OrCad Capture(电路图绘制软件) v16.3.0

OrCAD Capture 是 Orcad 工具中的一个电路图绘制软件，虽然功能强大但对部分用户来说过于复杂。因此，精简版本应运而生，更适合日常使用。它提供人性化的设置和完整的原理图设计方法，能够有效管理 PCB 设计，并支持将原理图与 PCB 布局结合，非常实用。

要导出网络表，可以按照以下步骤操作：打开原理图，选择工程文件，点击【tools】-【Create Netlist】，选择输出位置，然后在 Allegro 中导入即可。软件兼容性强，支持多种 EDA 工具，并且在 Windows 环境下运行流畅，适合电路设计和 FPGA 开发。

OrCAD Capture 的特点包括良好的兼容性、简便的元器件符号建立、层次式电路设计以及专案管理功能。不过需要注意的是，如果电脑已经安装过 Orcad 软件，可能会导致 Capture 无法运行，但可以通过环境变量设置解决。

总的来说，OrCAD Capture 是一款适合日常使用的工具，尤其对需要 PCB 设计和原理图结合的用户来说非常方便。它的精简版本能满足大部分需求，同时操作相对简单，适合新手使用。

OrCAD Capture是Orcad工具其中的一个电路图绘制软件，由于完整版Orcad是标准设计工具，功能复杂。虽然是业内最普遍使用得工具，但是对于部分使用者来说，其中大部分都是些用不到的插件以及功能。因此，就需要这个精简版本的了。应用内置设置，人性化的设计理念，为用户提供完整的、可调整的原理图设计方法，能够有效应用于PCB的设计创建、管理和重用。软件还支持将原理图设计技术和PCB布局布线技术相结合，是一款非常顺心应手的软件。

OrCad Capture怎么导出网络表

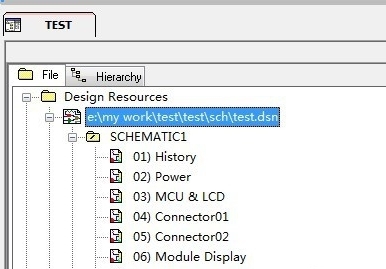

1、首先我们打开自己编译过的原理图，在原理图中选择工程文件。

2、点击【tools】选择【Create Netlist】，打开窗口

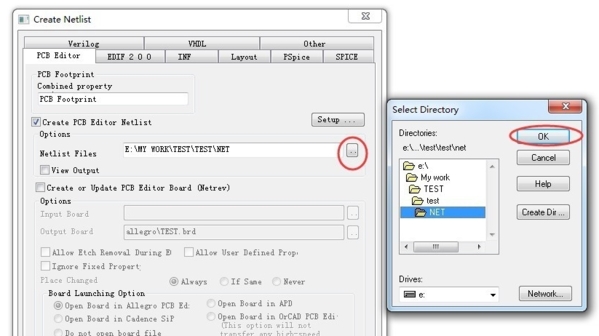

3、在弹出的窗口中点击【PCB Editor】，然后选择网络表的导出位置。

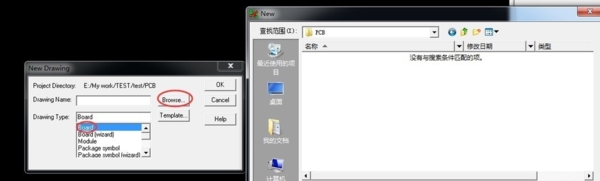

4、接下来我们打开Allegro，新建一个PCB，并选择PCB的保存位置

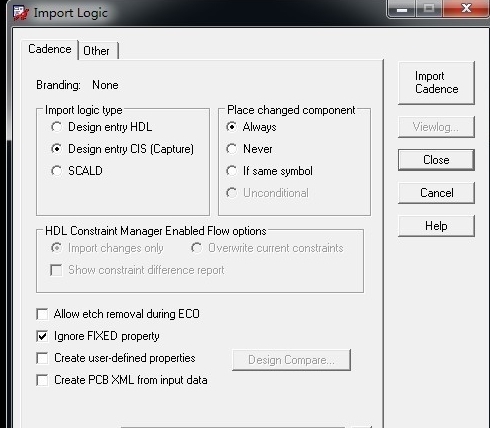

5、点击【File】，选择【Import】，然后寻找【Logic】项，勾选下图中的内容。

6、选择网表的路径，点击OK。

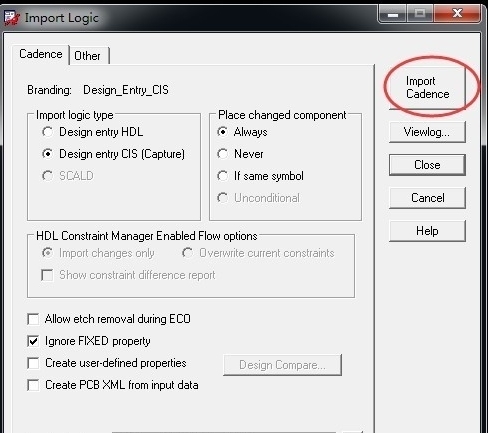

7、点击【Import  Cadence】导入网表。

产品特色

1、良好的兼容性，可以作为多种EDA工具的前端，比如支持pcb editor、allegro、pspice

2、真正的windows环境下的线路输入程序，支持在windows下直接复制，粘贴操作。

3、与Cadence其它系统程式配合现实交互应用。

4、提供多种pld设计无件与方式

5、利用Orcad整合的环境完成FPGA设计

6、层次式电路，同步产生、删除所对应的连接符号。

7、元器件symbol的建立简便

8、切割大型零件，分页摆放

9、专案压缩，专案管理与备份。

使用说明

1、本版本是直接从orcad中提起出来的，如果你的电脑已安装过orcad软件，可能会导致你下载orcad capture无法运行。

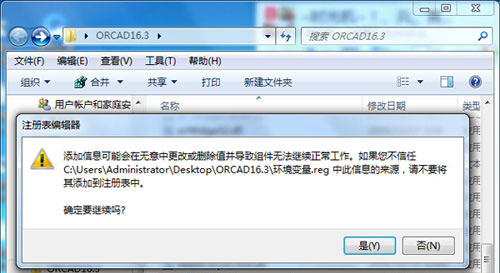

2、以前设置环境变量需要复杂的操作，现在只需要运行目录下的“环境变量.reg”就可以了。如下图：
