西门子step7 v5.6中文版 附安装教程

西门子STEP7 V5.6中文版是一款强大的PLC编程软件，适合各种控制器任务。它操作简单，功能强大，支持多种编程语言和图形化编辑器，让用户可以高效完成工程设计和调试。无论是新手还是专家都能轻松上手，因为它提供了丰富的工具和直观的界面。

安装过程也很方便，下载后按照步骤一步步来就能激活使用。软件支持S7-300、S7-400等控制器系列，并且集成了诊断和实时跟踪功能，帮助用户快速定位和解决错误。对于需要远程维护或技术支持的用户来说，Web Server和Teleservice功能也能派上用场。

总的来说，STEP7 V5.6不仅提高了编程效率，还减少了调试时间和停机时间，是工程设计的理想选择。

西门子step7 v5.6中文版是一款用于要求严苛的控制器任务的PLC编程软件，可以帮助用户直观高效地解决工程任务。该软件凭借其透明性、智能用户导航和简单的工作流程，在每个工作和编程步骤中都提供了令人印象深刻的性能。在软件中的拖放、复制和粘贴以及自动完成等功能，都可以使我们的工作变得更加快捷和轻松。同时可以让您减少工程时间，快速调试、停机时间短、投资安全，并且还可以借助集成系统进行诊断、实时跟踪和高性能在线功能，从而实现高效的错误定位。在这里无论您是工程领域的初学者还是已经拥有多年经验，使用该应用都可以保证绝对的用户友好性，对于那些新用户来说，它易于学习和应用，而对于专家来说，它是快速而又高效的。

目前simatic step7专业版 v5.6能够适用于控制器系列S7-300、S7-400、C7和WinAC，能够真正为用户在机器或工厂的整个生命周期内提供强大的技术支持。其中有效的错误分析、快速调试和减少停机时间，能够在工程设计阶段不需要手动配置系统诊断，当引入新的硬件组件时，诊断信息会通过工程系统 (HWCN) 自动更新，并且还能够快速的进行调试，完全是借助集成系统诊断、实时跟踪和高性能在线功能，从而实现高效的错误定位。ps：本站带来了simatic step7专业版 v5.6中文版，同时附有相应的激活文件，操作简单，可以完美的激活软件，下文配有详细的图文安装教程，有需要的用户欢迎前来下载！

simatic step7专业版 v5.6中文版安装教程：

1、下载压缩包，得到西门子step7 v5.6中文版原程序和激活文件；

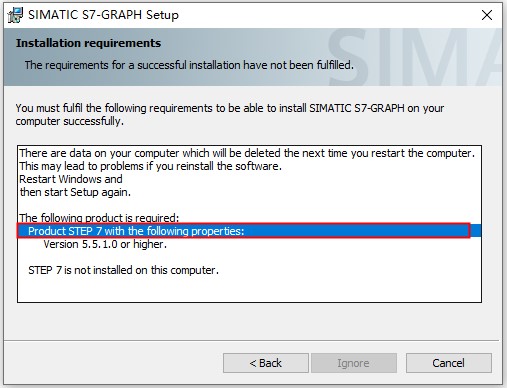

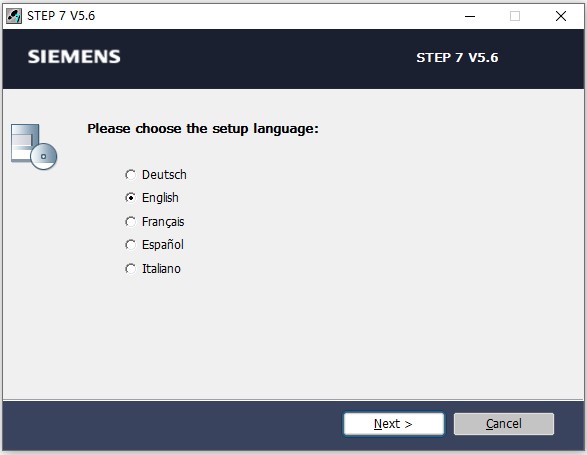

2、双击“SIMATIC_S7GRAPH_V56_SP2.exe”，开始安装；

3、勾选我同意条款

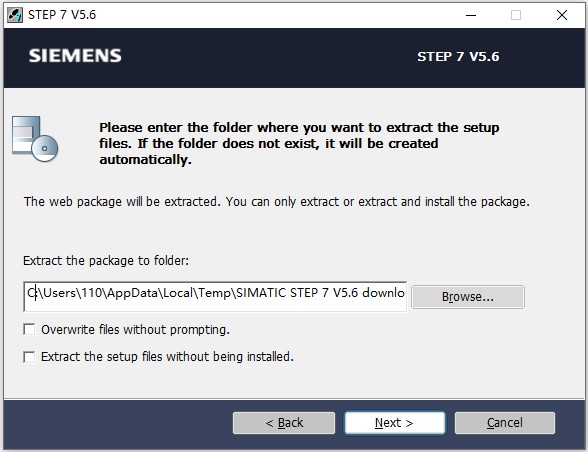

4、选择安装位置；

5、等待中；

6、单击“下一步”

7、如下图进行选择

8、安装完成后，双击“Sim_EKB_Install_2019_12_13.exe”打开；按照下图4个红色箭头及红框中所示进行选择，即依次选择【D:\ 硬盘】，【Step7】，【勾选第1栏】，最后点击【install long】即可。

9、至此，以上就是simatic step7专业版 v5.6中文版全部的安装过程。

西门子step7 v5.6中文设置方法如下：

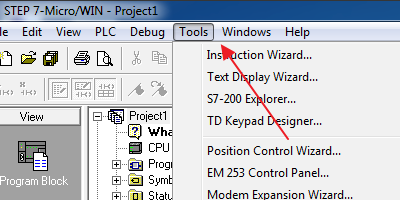

1、导航栏>tools（工具）

2、options（选项

）

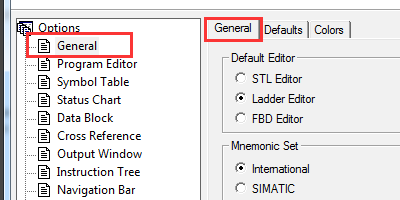

3、general（常规）

4、Chinese（中文）>跳出弹窗，点击确定。

软件功能

一、设备和网络

1、用于配置硬件和网络的中央编辑器

可以使用单个图形编辑器配置完整的工厂。编辑器提供三个视图以确保在网络和设备配置之间明确划分任务：

2）网络视图 – 设备之间的图形连接

2）设备视图 – 单个设备的参数化和配置

2）拓扑视图 – PROFINET 设备的实际互连

2、网络视图

网络视图可以配置工厂通信。各个站之间的通信链接在这里以图形方式非常清楚地显示。

2）所有网络资源和网络组件的组合视图

2）各个站的完全图形化配置

2）资源通过使用拖放链接通信接口来联网

2）单个项目中可能包含多个控制器、外围设备、HMI 设备、SCADA 站、PC 站和驱动器

2）集成与 PROFIBUS/PROFINET 相同的 AS-i 设备的步骤

2）缩放和页面导航

2）复制/粘贴整个电台，包括。配置或单独的硬件模块

3、设备视图

机架配置和地址分配等在设备视图中执行。所有设备都以照片般逼真的方式呈现。

2）缓冲已配置的硬件模块并使用模块剪贴板重用

2）当放大到至少 200% 时，I/O 会显示符号名称/地址。

2）通过硬件检测自动读取可用硬件

2）在硬件目录中全文搜索

2）过滤硬件目录以显示当前可以使用的模块的选项

2）所有参数和配置数据都以分层和上下文相关的方式显示

4、拓扑视图

PROFINET 上的分散式外围设备在网络视图中组态。控制器和分配给它们的分散外围设备可以图形显示。

二、IEC编辑

1、用于高效工程的强大编程编辑器

SIMATIC STEP 7 (TIA Portal) 为 SIMATIC S7 控制器编程提供了强大的编程编辑器

1）结构化文本 (SCL)、梯形逻辑 (LAD) 和功能块图 (FBD) 语言可用于所有控制器

1）此外，S7-1500、S7-300、S7-400、WinAC 和 S7-1500 软件控制器系列控制器还提供语句列表 (STL) 和步序编程（GRAPH、SFC）。

拖放、项目范围的交叉引用列表和自动完成等功能为用户提供了所有任务的直观工具。因此，STEP 7 (TIA Portal) 可以高效地创建用户程序。在单个块中使用不同的编程语言也很简单。

编程编辑器和适用于任务和处理的最新 Windows 技术为直观的 STEP 7 (TIA Portal) 操作概念奠定了基础。将各种编辑器嵌入到一个共同的工作环境中，确保用户可以在一致的基础上使用所有数据，并始终确保项目数据的概览。

程序块可以随时保存。借助多种工具，故障排除变得更加轻松快捷——语法窗口列出了当前块中的所有错误。这允许在错误之间进行简单导航，并具有故障网络的指示器。

2、LAD 和 FBD – 图形编程语言

借助 STEP 7 (TIA Portal)，新的高性能编译器支持图形编程语言。强大的工具和集成功能（例如间接编程）可提高创建程序时的工程效率。

用户友好、完全图形化的 LAD 和 FBD 编辑器在块编辑器中提供出色的清晰度和快速导航，这要归功于

1）打开和关闭整个网络

1）显示和隐藏符号和地址

1）直接缩放和保存布局

1）大量键盘快捷键

1）套索功能，单个命令和命令结构的复制和粘贴

1）注释

1）计算

1）框允许直接输入 S7-1200 和S7-1500的公式

3、SCL（结构化控制语言）——复杂算法的编程

结构化控制语言 (SCL) 对应于标准 IEC 61131-3 中定义的文本高级语言 ST（结构化文本），并根据 PLC 开放满足基本级别和可重用级别要求。SCL 特别适用于复杂算法和算术函数的高速编程以及数据处理中的任务。SCL 代码更简单、更短、更易于生成和处理。使用新的高性能 SCL 编译器提高了编程效率。

S7-SCL 编辑器提供以下功能

1）只需单击即可激活/停用完整的程序代码区域

1）循环和多行注释可以展开和折叠

1）SCL 代码的导出

1）使用“切片”快速访问标签部分（位、字节、字...）

1）所有标签的值在线显示清晰

1）SCL 块可用于其他 STEP 7 语言

1）库的用户定义功能块的理想选择

1）SCL 块构成了在 S7-1200、S7-300、S7-400 和 WinAC 之间共享程序代码的基础

1）与在 LAD/FBD/STL 中编程相比，可节省大量时间

4、STL – 语句列表

语句列表 (STL) 文本编程语言支持创建硬件级运行时和内存优化的用户程序。

它支持用户使用许多新的用户友好的编辑功能

1）从 PLC 变量、DB、本地变量中智能选择符号1）即使复杂的程序代码也能清晰呈现

1）一键即可激活/停用代码

1）增加显示绝对地址的选项

1）可以直接设置断点

1）清晰的在线演示

5、GRAPH (SFC) - 顺控程序的编程

顺序功能图 (SFC) 用于描述具有替代或并行顺控程序的过程。

在标准化的显示模式下（符合 IEC 61131-3、DIN EN 61131），可以清晰快速地配置和编程定序器。

该过程以图形方式描述，并分为具有可管理功能范围的各个步骤。

基本功能

1）灵活的顺控器结构：

同时和交替分支、顺控器内的跳转、步激活和停用。

1）步骤

的选择性处理因此，顺控程序的处理时间与步骤数无关

1）自动和手动模式

同步：如果手动将过程置于不同状态，则该过程不再同步。GRAPH 支持定位同步点以重启自动运行。为此标记了相关步骤。可以将转换或互锁定义为标准

1）单步演示一目了然地显示了一个步骤的所有细节

1）与在 LAD/FBD/STL 中编程相比，可节省大量时间

三、诊断和在线

1、有效的错误分析、快速调试和减少停机时间

诊断

系统诊断是 STEP 7 的一个组成部分，不需要额外的许可证。

在工程设计阶段不需要手动配置系统诊断。诊断配置以用户友好的方式集成到系统中，只需单击一下即可激活。当引入新的硬件组件时，诊断信息会通过工程系统 (HWCN) 自动更新。

系统诊断输出系统中现有错误的所有相关信息。此信息自动打包在包含以下元素的消息中：

1）模块

1）消息文本

1）留言状态

S7-1500 控制器可以使用新的统一显示概念进行有效的错误分析和快速的错误定位。新的统一显示概念可以在 TIA Portal、HML、Web 服务器和新 S7-1500 CPU 的显示屏上以纯文本信息的形式显示相同的错误消息。

1）集成系统诊断的好处：

1）无需对系统诊断进行编程

1）快速错误定位

1）如果硬件配置更改，则自动更新系统诊断

1）控制器、外围设备和驱动器的透明状态消息（运动控制消息）

1）系统诊断作为 Simatic S7-1500 控制器的标准激活

1）S7-1500 控制器在 STOP 操作模式下也可进行系统诊断

2、集成实时跟踪功能

SIMATIC S7-1500 控制器的实时跟踪功能可以对所有用户程序进行精确诊断和优化。通过实时跟踪可视化整个过程，可以在调试和服务阶段轻松识别系统中的偶发事件。

1）跟踪功能提供：

1）记录多达 16 个不同的信号

1）最多可同时进行 4 个独立的跟踪作业

1）多种触发选项

1）两个窗口：模拟和二进制信号（逻辑分析仪）

1）多功能缩放、光标测量功能

1）导出测量值（例如用于用户特定的处理）

3、在线功能

STEP 7 (TIA Portal) 支持多种在线功能

1）一键在线：显示运行状态、项目树中的诊断概览以及块级的在线/离线比较1）通过一致的下载快速传输程序中的所有更改

1）离线/离线——项目比较

1）在运行中下载

1）从现有控制器上传硬件配置 - 硬件检测

1）完成软件项目上传到空PG

1）无需现有项目的快速服务（硬件检测和软件上传）

四、技术集成

1、运动和技术 - 快速访问技术对象

Motion & Technology 门户可以快速访问技术对象 – 运动控制、PID 控制器和高速计数器

注意：

对于旧 PLC 代的运动控制任务的工程设计，请使用选项软件包 Easy Motion Control。

2、S7-1500 的运动控制

SIMATIC S7-1500 中集成的可扩展且灵活的运动功能支持集中或分散连接的驱动器（模拟和数字）的控制。

PLCopen 块可用于编程。

运动控制技术对象 (TO) 可用于对典型的运动序列进行编程，并根据需要对其进行测试和重复使用。除了控制任务之外，工艺对象还包括与变频器的通信及其参数分配。这意味着运动控制可显着减少工程和维护时间。

S7-1500 控制器支持的运动控制功能

1）定位（绝对和相对）

1）速度控制

1）参考

1）支持绝对编码器

3、高速计数器 – 用于 S7-1500 控制器

用于计数器应用的配置、调试和诊断。

1）设置和检查：

1）反行为和限制

1）比较值和结果

1）控制和反馈位

1）用于各种 TM Count / TM PosInput 模块：

具有多种功能的计数器模块

1）使用板载 DI 精确控制计数器功能

1）使用板载 DQ 快速响应事件

1）频率、周期持续时间、速度的测量功能

1）轨道 A、B、N 的 24V 计数器输入

1）5 V 差分信号输入 (RS422) A、B、N

1）2 或 3 个数字输入；2 个 24V 数字输出

4、集成 PID 控制 – 适用于所有 SIMATIC 控制器

集成 PID 控制 - 适用于所有 SIMATIC 控制器

STEP 7 (TIA Portal) 提供以下功能，用于生产连续、离散（脉宽调制）和步进控制器，并通过自动控制器设置轻松调试：

1）PID 基本功能（S7-1500、S7-300/400、WinAC）

1）用于连续或离散控制任务（CONT_C、CONT_S...）的简单 PID 语句

1）PID Compact (S7-1200/1500)

1）连续 PID 控制器，具有模拟或脉宽调制输出和自动整定

1）PID 3-Step (S7-1200/1500)

1）特殊步进控制器，用于集成执行器（例如阀门）与自动调谐

软件特色

一、行业首选的工程组态系统，适用于产品生命周期的每一阶段：

1、缩短了工程组态时间

通过创新的编程语言以及集成的各种功能和图形化组态方式

2、提高了调试速度

通过集成的系统诊断功能、实时跟踪功能和高性能的在线功能以及快速高效的错误定位机制

3、降低了停机时间

通过 Web Server和 Teleservice，快速便捷地进行远程维护和诊断

4、加强了投资保护性

通过重复使用各种组件、库以及程序的高兼容性

二、助您更为直观、高效地完成各种工程组态任务。

TIA 博途以其高度的组态透明度、智能的用户浏览界面以及简明的工作流，在日常操作和编程步骤中给人留下深刻印象。

系统中集成的各种功能如拖拽功能、复制粘贴功能和智能自动填充功能，都极大地提高了操作速度，简化了整个操作过程。

IEC 编程语言 功能强大的编辑器和高性能的编译器

1、结构化文本 (SCL)

2、梯形图 (LAD)

3、功能块图 (FBD)

4、语句表 (STL)

5、顺序功能图 (GRAPH)

系统要求

-Windows 10专业版和企业版（64位）

-Windows 7专业版/企业版/旗舰版SP1（64位）

-Windows Server 2008标准版R2（64位）

-Windows Server 2008标准版R2 SP1（64位）

-Windows Server 2016（64位）
