proteus8.0官方版

这篇文章主要介绍了Proteus 8.0这款单片机仿真软件的功能和使用方法。作为一款专业的电路仿真工具，Proteus 8.0在教学和应用开发领域备受青睐。它新增了许多实用功能，比如一键切换到PCB设计、自定义PCB约束规则以及支持导入第三方部件文件等，极大提升了设计效率。

文章还详细讲解了新手如何快速上手使用Proteus 8.0，包括搜索器件、添加到项目和进行仿真测试的具体步骤。同时列出了常用的快捷键，帮助用户更高效地操作软件。

通过这些功能和教程，可以看出Proteus 8.0确实是一款非常强大的工具，特别适合单片机爱好者和教学工作者使用。虽然刚开始学习可能会有点复杂，但有了详细的教程和快捷键支持，相信新手也能很快掌握它的用法。我个人觉得这个软件真的很方便，尤其是它对PCB设计的支持让我印象深刻。

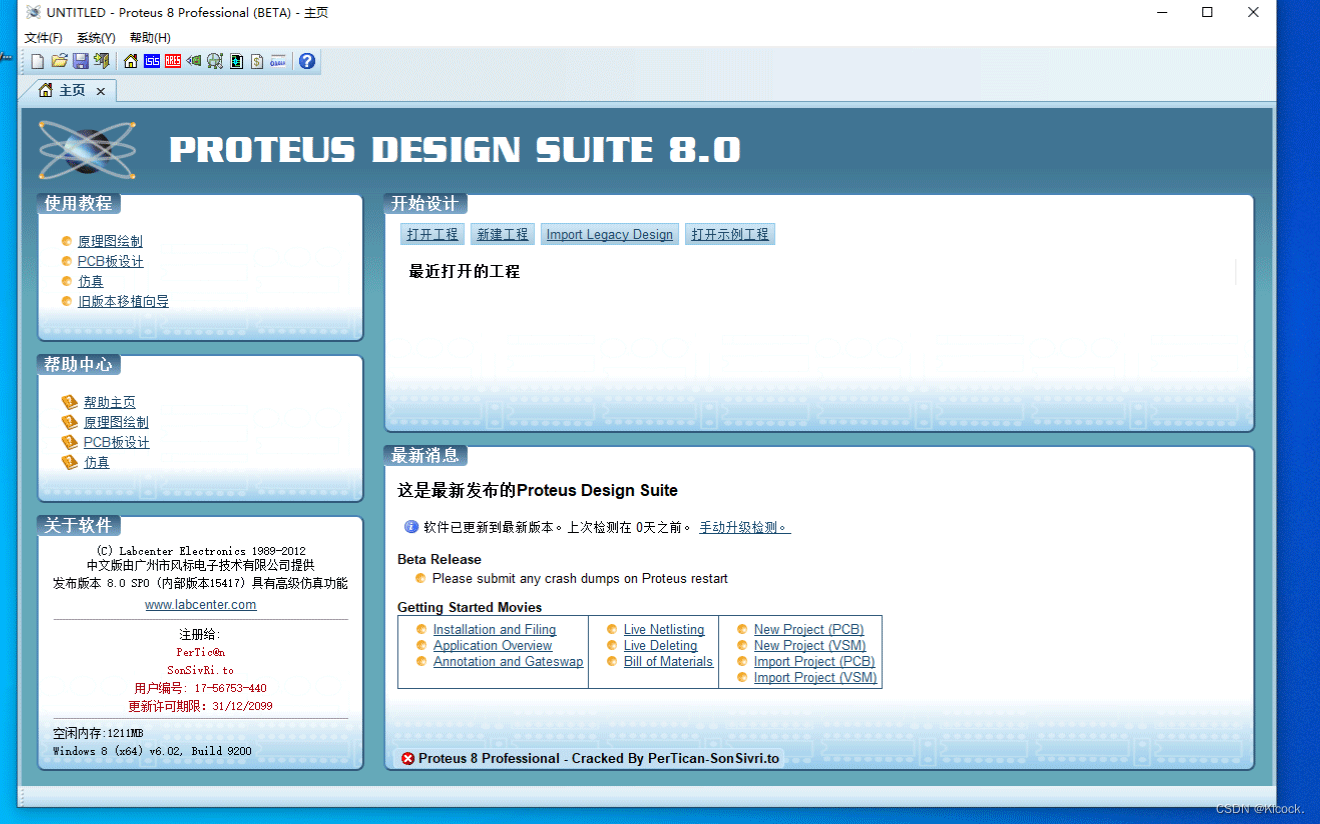

proteus8.0是世界上著名单片机电路仿真软件，适用于单片机教学、单片机应用开发领域的专员人员，是目前比较好的片机及外围设备的，虽然刚起步，但已受到单片机爱好者、制造教学的教师单片机、致力于开发应用推广科技片的单片机的青睐。在该版本中，提供了一个新平台以及许多新增功能，新的应用程序框架现在还使我们能够带出许多在以前的版本中极难（或不可能）实现的重要功能，从原理图、代码调试到单片机与外围电路协同仿真，一键切换到PCB，真正实现了从概念到产品的完整设计。该软件拥有设计规则管理器，支持用户根据单片机的模拟需求，自定义适用于PCB特定区域的电路板约束规则，此软件支持导入从网上下载的单片机部件文件，以满足更复杂的模拟仿真需要，而且它还支持同时导入原理图符号，极大的提高了设计人员的工作效率，就连新手用户也可以轻松上手进行使用。

proteus8.0新手使用教程

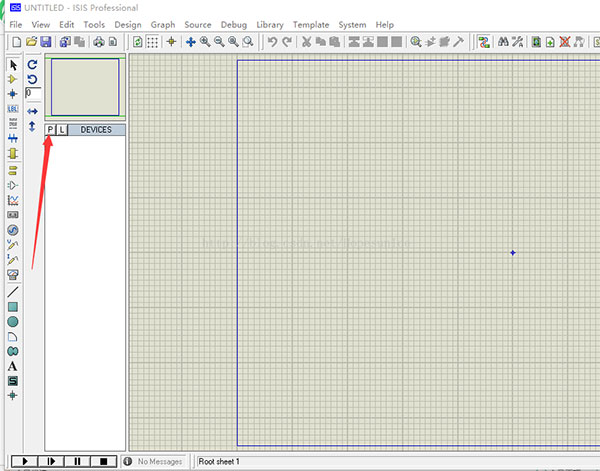

打开软件 界面如图所示  我们开始查找所需的器件  点击P；

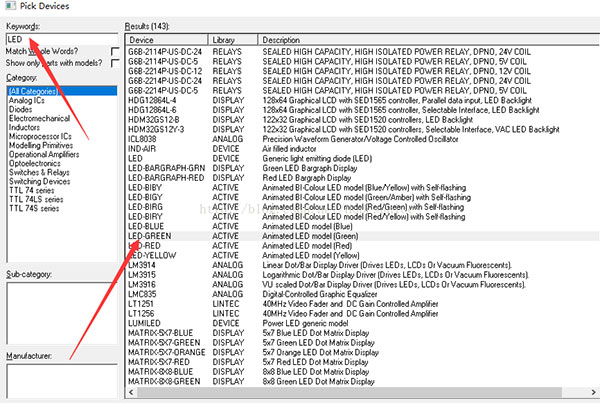

点击之后 出现如图所示的界面  在红色箭头的位置即可搜索自己想要的器件 注意 这里搜索输入的关键词基本都是器件的英文简称（其实多数人都是记不住的  我们需要用器件的时候 直接百度这个器件在Proteus中搜索词就行啦 ） 比如 我们搜索二极管  输入LED即可 注意 我们查找的为发光二极管 选择箭头所指的那个  后缀表示其颜色

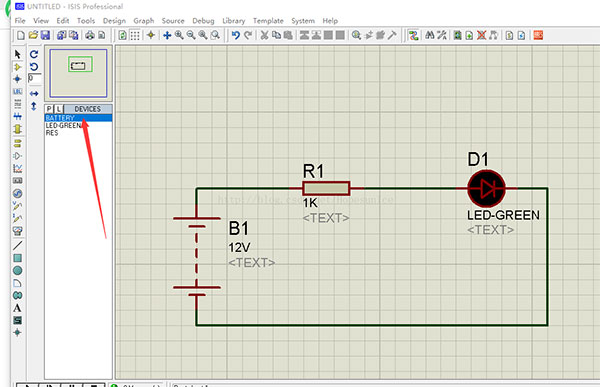

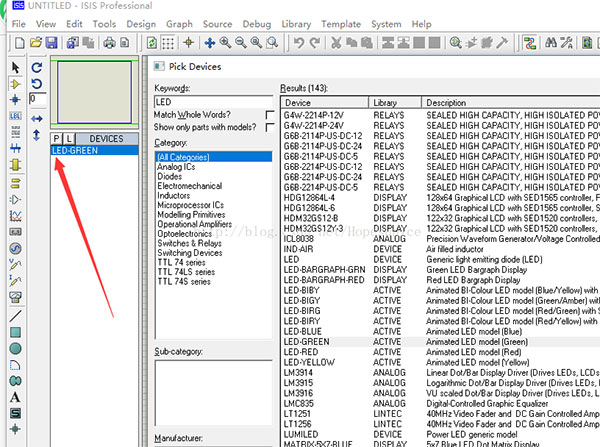

搜索到器件之后 我们双击这个器件  就会发现你的器件栏里已经加入了这个器件 如图所示；

这时候不用退出搜索界面 继续搜索我们需要的器件即可    。比如 电阻RES  电池Battery 其实这些东西你在原理图中双击它 都可以改变他的大小 好 搜索完成之后 我们推出这个器件搜索界面 进入最初的那个开始界面  那么我们在器件栏里面点击一下器件  然后在右边的原理图中合适的位置单击左键放上就行了  注意鼠标的滚轮可以放大或者缩小原理图  这样一幅原理图就搭建好了

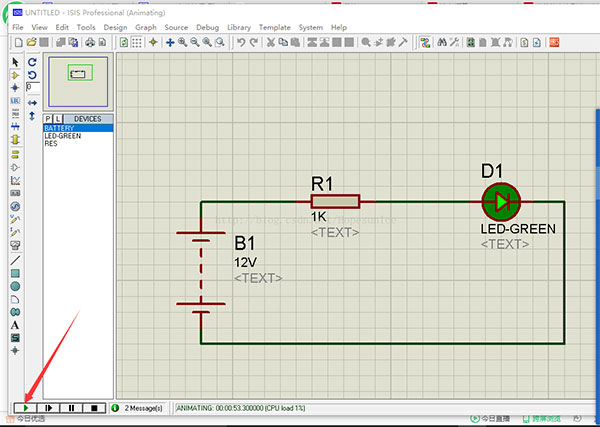

完事之后 当然要看看效果啦  这时候 可以点击仿真按钮了  如图   就可以看到你的灯已经亮了。

proteus8.0怎么新建工程？

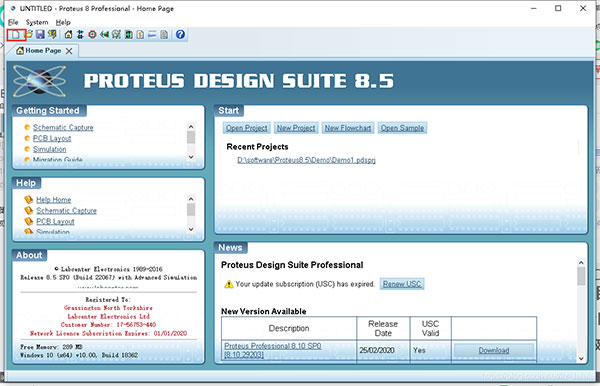

打开界面，点击File，再点New Project，或者直接点下图红框框住处；

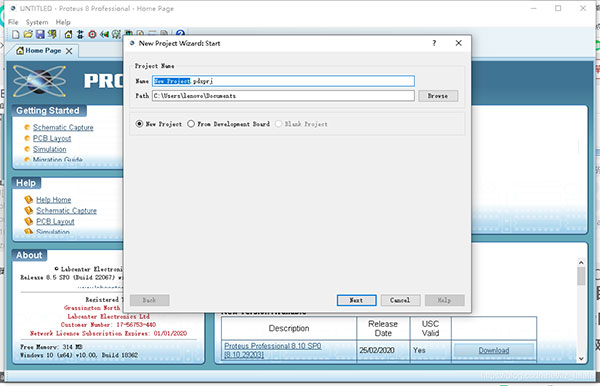

修改文件名；

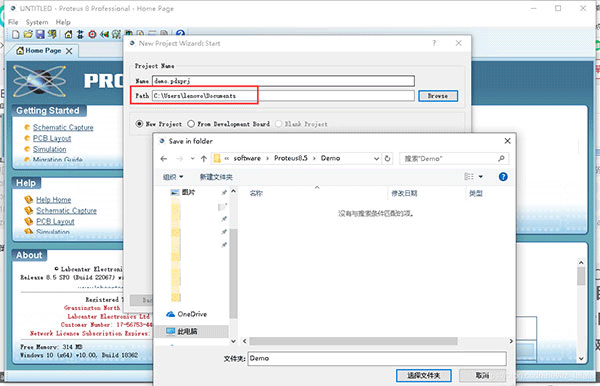

更改文件存放路径（最好把路径和软件安装文件夹放在一起，不过需要事先在软件安装文件夹里新建一个文件夹用于存放给文件）；

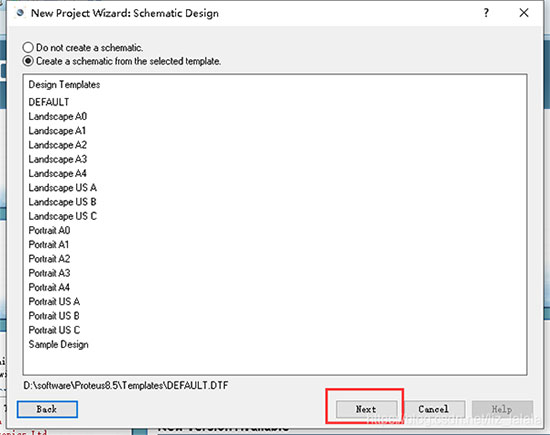

一直点击Next，直到结束；

最后就出现可以操作的页面啦！

常用快捷键

F8：全部显示当前工作区全部显示

F6：放大以鼠标为中心放大

F7：缩小以鼠标为中心缩小

G：栅格开关栅格网格

Ctrl+F1：栅格宽度0.1mm显示栅格为0.1mm，在pcb的时候很有用

F2：显示栅格为0.5mm，在pcb的时候很有用

F3：显示栅格为1mm，在pcb的时候很有用

F4：显示栅格为2.5mm，在pcb的时候很有用

Ctrl+s：打开关闭磁吸磁吸用于对准一些点的，如引脚等等

x：打开关闭定位坐标显示一个大十字射线

m：显示单位切换mm和th之间的单位切换，在右下角显示

o：重新设置原点将鼠标指向的点设为原点
