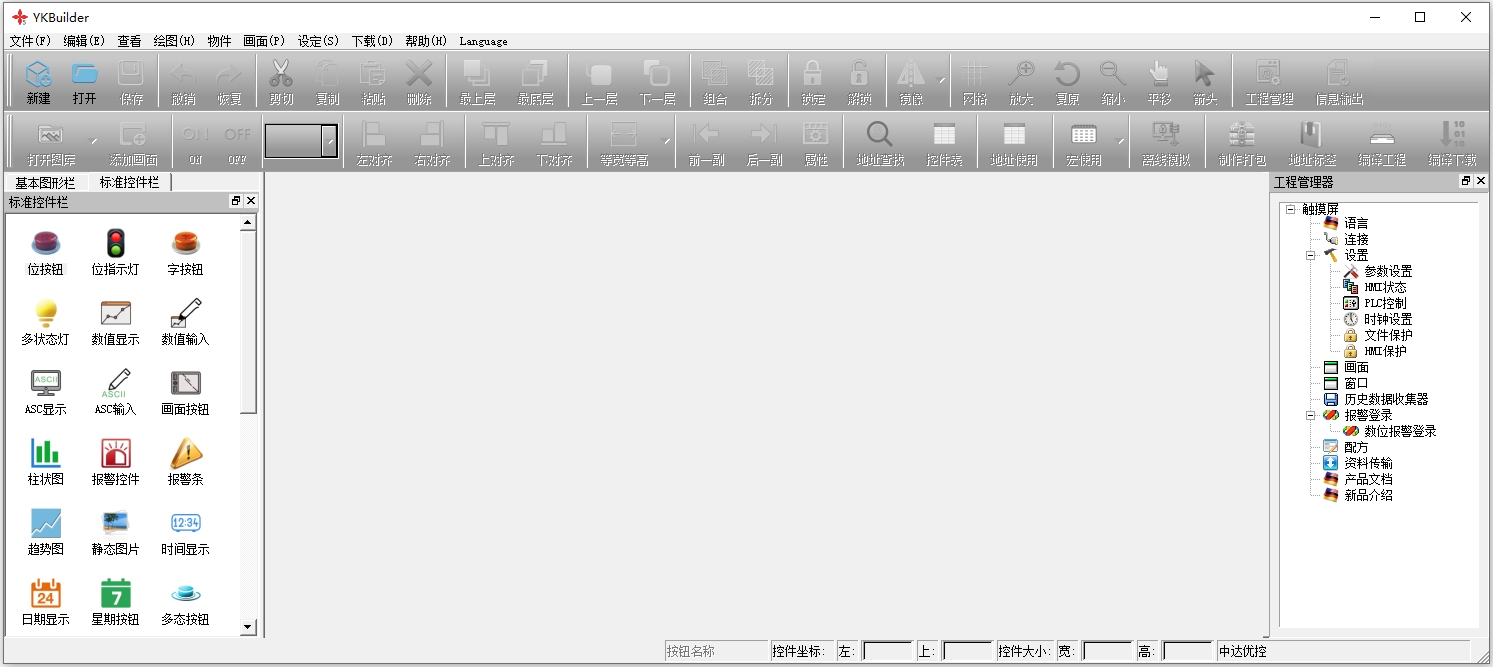

YKBuilder(中达优控触摸屏编程软件) v5.3.121

我得说，YKBuilder这款软件真的挺适合咱们这些搞自动化的人用的。它其实就是中达优控出的触摸屏编程工具，基于PLC技术开发，用起来特别顺手。你可以在下拉菜单里改参数，也能直接双击工程管理器里的触摸屏设置来调整，操作很直观。像动画显示、报警处理这些功能，它都能搞定，用在纺织机械、注塑机这些行业里特别常见。我觉得它最大的好处就是能帮你快速搭好组态，省时省力还省钱，如果你正愁项目开发周期太长，真可以试试下载一个。 系统设置这块，我最喜欢的是它能自定义触摸屏型号——这点太重要了，选错型号程序都下不去，我之前就吃过亏。显示模式可以切横屏竖屏，启动窗口也能设成你想要的画面，屏保时间默认一分钟，挺省电的。闪烁频率我一般调到10（也就是1秒），这样刷新不卡顿。声音开关也挺人性化，报警声和触摸声都能关，适合安静环境用。 常用术语里，“工程”这个概念解释得很接地气，就是咱们用户的应用系统，文件后缀.ykm，存哪儿都行。图形对象和标准控件用起来方便，比如做个位指示灯显示PLC状态，拖拽几下就搞定。设备地址关联变量也清晰，三菱的M/X/Y或者D区都能认。 软件特色方面，功能多到数不过来。编程界面简单，控件都排好了，直接拖就行。支持GIF动画、动态圆这些花哨效果，还能做仪表盘、历史报警。我特别喜欢它的离线模拟器，不用连设备就能测试方案，省得现场折腾。宏命令和图库自动生成也帮了大忙，做系统图时效率翻倍。地址标签栏按F2就能显示/隐藏，编辑工程、打包下载都顺手。总之，这软件把复杂的技术包装得特别亲民，咱们工程师用起来既专业又省心。

YKBuilder官方版也叫中达优控触摸屏编程软件，是由深圳市中达优控科技有限公司采用可编程控制器(PLC)核心技术研发的人机界面的集成开发环境。在设定下拉菜单中，它可以选择修改参数设定，也可以双击右侧工程管理器中设置选项中的触摸屏参数设置来修改参数，并以动画显示、报警处理、流程控制和报表输出等优异的性能方式解决实际工程问题，在各行各业的应用都受到越来越广泛的关注，如纺织机械、卷染机械、塑料橡胶机械、注塑机、包装机械、超声波设备等。它能够帮助用户开发适合自己工程的组态，进而减少开发自动化项目的时间，缩短系统升级和维护时间，降低整个工作流程的成本，有需求的朋友不妨下载尝试。

系统设置

在设定下拉菜单中，可以选择修改参数设定，也可以双击右侧工程管理器中设置选项中的触摸屏参数设置来修改参数。

1、触摸屏型号

此型号为新建工程时，所选择的型号，需要根据触摸屏或一体机背面的标签选择。 如果此处选择错误，将可能导致下载程序时提示型号错误无法下载组态工程。

2、显示模式

触摸屏的显示模式（横屏或竖屏）。

3、启动窗口:

触摸屏接通电源并跳过LOG提示后，进入工作状态的第一幅画面。

4、屏幕保护时间

触摸屏运行时，如果在单位时间内无任何点击触摸，则进入屏保画面， 屏保画面只支持基本图形、标准控件中的时间、日期、星期等控件，屏保画面中不会参与任何PLC通讯，单位：分钟，软件默认为1分钟。

5、闪烁频率

触摸屏的刷新频率（类似电脑显示器的赫兹），单位：0.1秒，一般推荐10，即为1秒。

6、触摸声音

触摸的时候是否有声音，默认有声音。

7、报警声音

触摸屏产生报警的时候是否有声音，默认有声音。

常用术语

1、工程

用户应用系统的简称，引入工程的概念，是使用复杂的计算机专业技术更贴近于普通工程用户。在YKBuilder组态环境中生成的文件，称之为工程文件，后缀为*.ykm 可以存放用户指定的文件夹即可。

2、菜单

执行某种功能的命令集合。如系统菜单中的“文件”，“打开”，“保存”等等 YKBuilder的菜单都是下拉形式，下拉菜单还可以分为多级，每一级称为次级子菜单项。

3、图形对象

鼠标点击选中的图形对象，可以编辑外观、移动、拉伸、锁定等操作。

4、标准控件

具有某种特殊功能的图形对象的组合，例如位指示灯，用来显示当前PLC中所关联的设备地址的状态。

5、填充样式

将图形对象从前景色到背景色的一种过度效果。

6、设备地址

指当前图形所关联的存储器变量，例如三菱PLC的位地址M/X/Y，或者寄存器地址D区。

软件特色

1、YKBuilder提供强大编程功能，可以帮助您设计触摸屏

2、可以对控制设备建立通信方案

3、可以将设备的全部控制内容输入到编辑

4、支持将逻辑控制设备的系统放到软件上编程

5、支持功能按钮、流动块、图片显示

6、也可以选择GIF动画、动态圆、动态矩形

7、其编程的方式还是非常简单的，软件已经将需要的控件排列出来

8、例如可以在触摸屏选择图片移动、消息显示、XY趋势图

9、也支持在软件上编辑仪表、多功能键、历史报警等功能

10、支持将设计的控制图拆分

11、在编程的时候可以锁定一个图形，也可以锁定一个控件

12、在编程的时候可以显示或者隐藏工具栏

13、YKBuilder也提供了网格功能，可以在网格上编辑图形

14、支持将信息通过指定的软件输出

15、也支持在软件主界面上找到元件的地址

16、在编程的时候可以选择YKBuilder提供的宏命令

17、也支持在软件中制作系统图库，可以自动生成图库

18、支持打开元件使用一览表，找到您需要使用的元件

19、在测试编程方案的时候，可以选择离线的方式模拟

20、内置离线模拟器，可以轻松找到模拟的方案

21、也可以将您编译的工程直接打包，可以制作打包工具

22、可以显示或隐藏地址标签栏，快捷键是F2

23、也可以编辑工程文件，也可以将工程下载到HMI
