ewb仿真软件中文版 v5.0

我得说，EWB这款仿真软件真的挺让我惊艳的，它完全就是电子技术学习路上的神器。这软件全名叫Electronics Workbench，是个免费的工具，功能却一点不含糊。它里面啥都有，元件库丰富得不行，还能导入外部模块，万用表、示波器、信号发生器这些虚拟仪器一应俱全，用起来比在实验室里摆弄真家伙还灵活。我最喜欢的是它那个直观的图形界面，就像在计算机上复刻了一个真实的工作台，拖拽元件、连线操作特别顺手，对于像我这样想学电路但又怕麻烦的人来说，简直是福音。它不仅能做模拟和数字电路的混合仿真，仿真结果还特别准，几乎能100%还原真实电路的情况，这让我在做实验前能先在电脑上试错，省了不少时间和材料。软件本身才16M，小巧精悍，但功能强大，上手也快，稍微学学就能熟练用起来，特别适合电子类课程的教学和自学。安装也简单，解压到非C盘就行，汉化版用着没障碍。用它画电路图、设置元件参数、连接导线都很方便，还能模拟故障情况，比如开路短路啥的，这对理解电路原理帮助太大了。虚拟仪器的操作面板跟实物几乎一样，实时显示测量结果，让我能更直观地掌握常用电子仪器的用法。总之，EWB就是个宝藏软件，让我在电子技术的世界里探索得更自由、更深入。

ewb仿真软件是一款优秀的电子技术训练工具，还是一款免费的电路仿真应用软件，全称为electronics workbench，拥有元件导入、混合仿真以及万用表、示波器、信号发生器等功能，能够为用户提供电路元件仿真模拟、电路分析等多项服务，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法，适用于电子类课程的教学和实验。

软件安装说明

1、下载解压，得到ewb仿真软件汉化版，解压即可使用；

2、注意：解压文件到c盘除外的任意目录，否则会报错；

3、启动"冰花EWB5汉化器.exe"运行程序，界面已经汉化为简体中文。

软件特色

1、作为设计工具，ewb仿真软件可以同其它流行的电路分析、设计和制板软件交换数据。

2、软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。

3、ewb仿真软件带有丰富的电路元件库，提供多种电路分析方法。

4、采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；

5、ewb仿真软件还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。

6、相对其它EDA软件而言，ewb仿真软件是个较小巧的软件，只有16M，功能也比较单一，就是进行模拟电路和数字电路的混合仿真，但你绝对不可小瞧它，它的仿真功能十分强大，可以几乎100%地仿真出真实电路的结果，而且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器等工具。

7、ewb仿真软件可的器件库中则包含了许多大公司的晶体管元器件、集成电路和数字门电路芯片，器件库中没有的元器件，还可以由外部模块导入，在众多的电路仿真软件中，EWB是最容易上手的，它的工作界面非常直观，原理图和各种工具都在同一个窗口内，未接触过它的人稍加学习就可以很熟练地使用该软件。

软件基本介绍

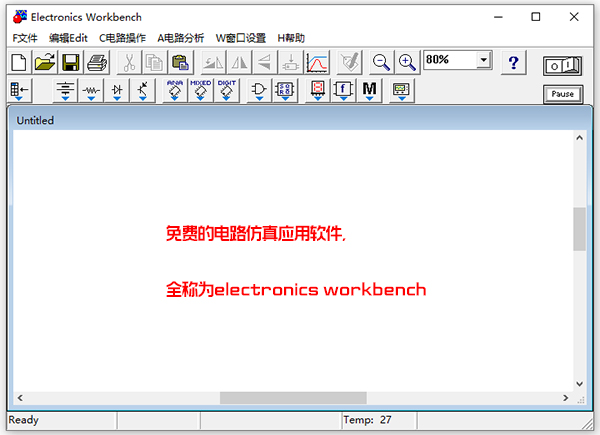

一、ewb仿真软件界面

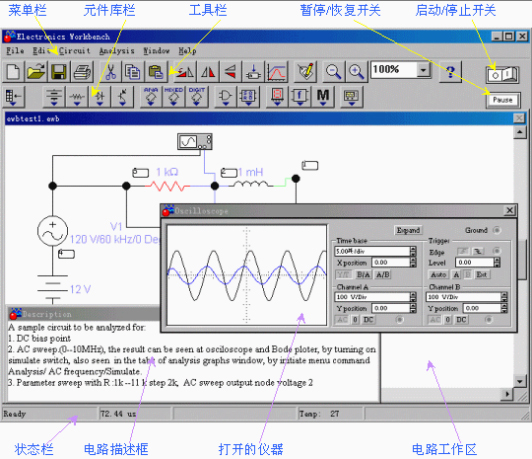

1、主窗口

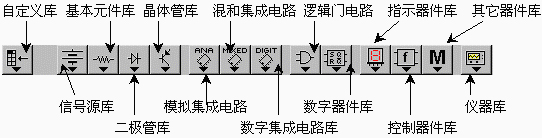

2、元件库栏

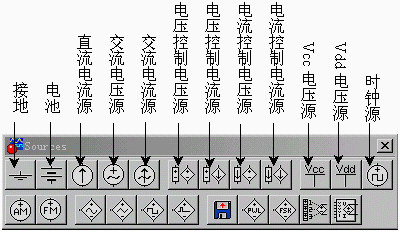

3、信号源库

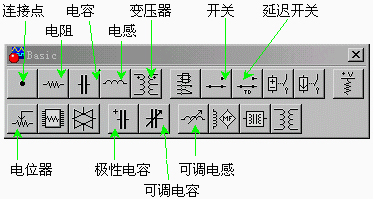

4、基本器件库

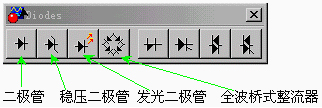

5、二极管库

二、创建电路

１．创建电路

（１）元器件操作

元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。

元件的移动：用鼠标拖拽。

元件的旋转、反转、复制和删除：用鼠标单击元件符号选定，用相应的菜单、工具栏，或单击右键激活弹出菜单，选定需要的动作。

元器件参数设置：选定该元件，从右键弹出菜单中选Component Properties可以设定元器件的标签（Label）、编号（Reference ID）、数值（Value）和模型参数（Model）、故障（Fault）等特性。

说明：①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行； ②编号（Reference ID）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性； ③故障（Fault）选项可供人为设置元器件的隐含故障，包括开路（Open）、短路（Short）、漏电（Leakage）、无故障（None）等设置。

（２）导线的操作

主要包括：导线的连接、弯曲导线的调整、导线颜色的改变及连接点的使用。

连接：鼠标指向一元件的端点，出现小园点后，按下左键并拖拽导线到另一个元件的端点，出现小园点后松开鼠标左键。

删除和改动：选定该导线，单击鼠标右键，在弹出菜单中选delete 。或者用鼠标将导线的端点拖拽离开它与元件的连接点。

说明：①连接点是一个小圆点，存放在无源元件库中，一个连接点最多可以连接来自四个方向的导线，而且连接点可以赋予标识； ②向电路插入元器件，可直接将元器件拖曳放置在导线上，然后释放即可插入电路中。

（3）电路图选项的设置

Circuit/Schematic Option对话框可设置标识、编号、数值、模型参数、节点号等的显示方式及有关栅格（Grid）、显示字体（Fonts）的设置，该设置对整个电路图的显示方式有效。其中节点号是在连接电路时，EWB自动为每个连接点分配的。

２．使用仪器

（１） 电压表和电流表

从指示器件库中，选定电压表或电流表，用鼠标拖拽到电路工作区中，通过旋转操作可以改变其引出线的方向。双击电压表或电流表可以在弹出对话框中设置工作参数。电压表和电流表可以多次选用。

（２） 数字多用表

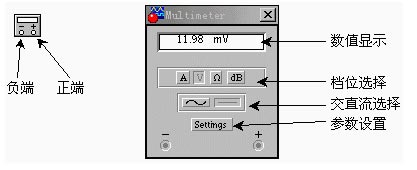

数字多用表的量程可以自动调整。下图是其图标和面板。

其电压、电流档的内阻，电阻档的电流和分贝档的标准电压值都可以任意设置。从打开的面板上选Setting 按钮可以设置其参数。

（３）示波器

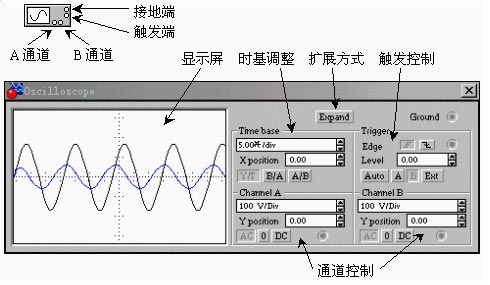

示波器为双踪模拟式，其图标和面板如下图所示。
