NeoProgrammer(CH341A土豪金编程器软件)

NeoProgrammer这款软件真是折腾硬件爱好者的福音，特别是搭配那个十来块钱就能买到的CH341A土豪金编程器，性价比简直无敌。我个人觉得，对于喜欢刷路由器、修电视盒子或者给老设备换BIOS芯片的朋友来说，这工具太实用了。它不仅能读写常见的24和25系列SPI闪存，连超过32MB的大容量芯片也不在话下，兼容性广得惊人，从卫星机顶盒到影碟机都能搞定。 这次提供的中文版下载特别贴心，内置了中文语言包，选“中文简体（新）”就行，界面看着舒服多了。最让我喜欢的是新增的编程座脚位提示功能，对新手特别友好，不用再担心插反芯片把板子烧了。软件还能直接擦除、编程片内Flash，甚至查看内容，操作简单直观，大大提升了效率。 功能上支持的芯片种类多到数不过来，除了主流的SPI NOR/NAND闪存和I2C EEPROM，连AVR单片机、NUVOTON的8051都支持，甚至有些冷门的特殊组件像AT24RF08、PCF8582C这些也测试通过了。写入速度方面，它能跳过全FF的数据块，省了不少时间，fuse和QE位的读写也变得特别顺手。 驱动安装分两种模式：编程烧录用并口驱动，TTL刷机则用串口驱动，记得拔掉P/S跳线帽。软件操作步骤很清晰，选对芯片型号、放好芯片位置，打开BIN或HEX文件就能开始刷写。进度条显示擦除、验空等步骤，完成后芯片就能用了。最新版本还优化了状态寄存器的编辑和延迟设置，稳定性更好。总之，这软件绝对是硬件玩家必备的神器，下载体验绝对不亏！

NeoProgrammer是一款专业的ch341a土豪金编程器软件，这是个性价比很高的便携编程器，淘宝上杂牌的10多元，相信爱折腾BIOS的都用过，杂牌一般附送的软件都不好用。软件适用于24/25系列SPI flash 的读取刷写，支持超过32M的容量的读取刷写，广泛用于路由器，卫星接收机，电视机顶盒，电视机，影碟机等存储器的读写操作。除此之外，并且软件操作简单便捷，并且支持多种器件，兼容各种操作系统，满足用户的各种编程需求，提高工作效率。

本次为你带来的是NeoProgrammer中文版下载，此最新版本作者内置了中文语言包，请选择“中文简体（新）”。界面更友好，并且增加了编程座脚位提示功能，而且还可以对片内flash进行擦除或编程以及查看flash内容，让用户轻松对flash编写，非常的实用，有需求的用户快来下载体验吧！

软件特色

1、支持更多器件包括24系列I2C FLASH、25系列SPI FLASH、Microwire、AVR MCU、NUVOTON 8051 MCU等等。

2、可以跳过FF编程写入，有效提高写入速度。

3、fuse和QE位读写更方便，操作更简单。

4、界面更友好，增加了编程座脚位提示。

功能介绍

1、支持芯片：

SPI NOR闪存

SPI NAND闪存（实验性）

SPI EEProms（25xxx，95xxx）

SPI EEProms（45xxx）*

SPI F-RAM，FRAM

I2C EEProms（24Cxx ）

MicroWire EEProms（93Cxx 8/16位）*（93C57）

AVR Mcu（ATmega，ATtiny）*

NUVOTON Mcu（N76E003）*

ENE KB90xx *

2、特殊组件：

I2C：

AT24RF08 / PCA24S08 / BUL08 / LE26CAP08（已测试）*

PCF8582C（已测试）*

M34E02 / AT34C034E（已测试）*

M34C02（已测试）已测试）*

CT1C08（已测试）*

CT1C16 *

3、SPI EEprom：

M35080，M351xx（读，写，清空）

ST95P08（已测试）

ch341a土豪金编程器软件（NeoProgrammer）使用教程

一、驱动安装

打开资料文件夹里驱动程序文件夹，文件夹里有两个驱动程序

安装并口驱动 编程烧录使用

安装串口驱动 TTL线使用 需取下P/S选择口短接帽

1、编程器模式驱动安装

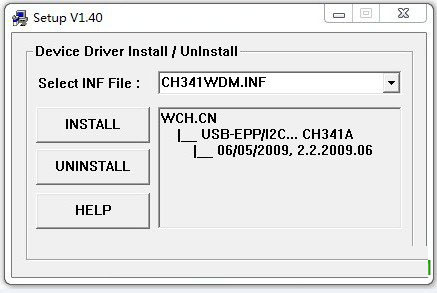

用鼠标双击“24 25系列芯片编程驱动”文件，弹出以下对话框

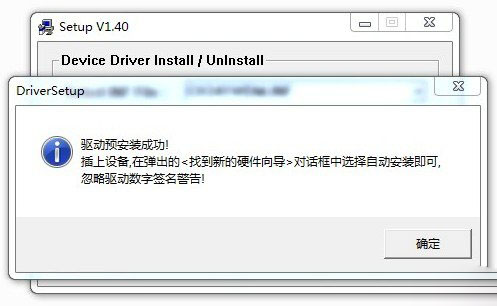

选择界面上的INSTALL安装驱动程序，安装过程可能持续30秒左右。在弹出以下对话框时表示驱动程序安装成功。

将编程器连接到电脑USB口，电脑会弹出找到新硬件提示，在弹出的对话框中选择自动安装即可。

2、TTL刷机模式驱动安装

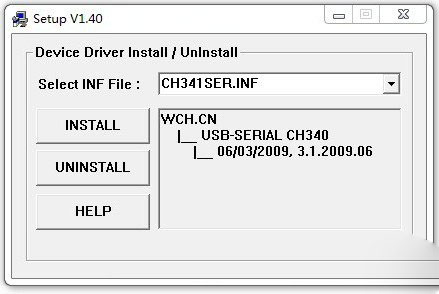

用鼠标双击“TTL刷机驱动”文件，弹出以下对话框

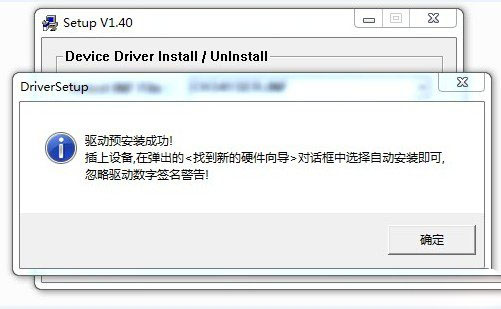

选择界面上的INSTALL安装驱动程序，安装过程可能持续30秒左右。在弹出以下对话框时表示驱动程序安装成功。

将编程器上P/S跳线拔出

二、编程软件操作

1、25系列BIOS芯片编程

将编程器连接到电脑上，打开编程器软件，用鼠标双击CH341A.exe文件

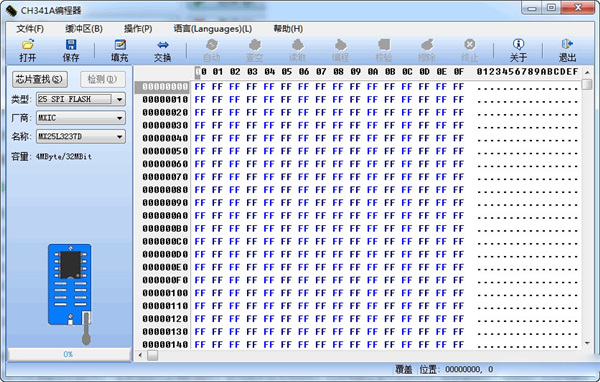

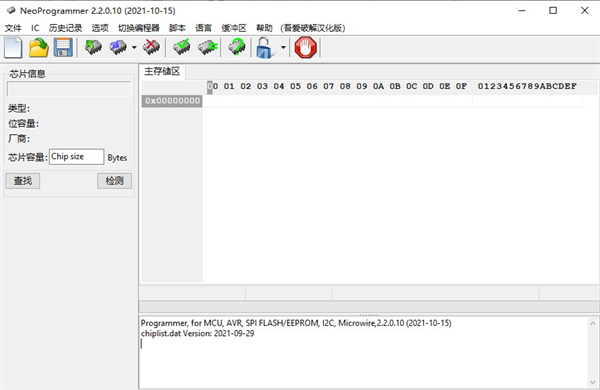

将出现以下编程界面

此时编程界面右下角设备连接状态处应显示“已连接”。

现在便可以正式开始写程序了！！！！操作步骤如下：

1、根据你的芯片类型和型号，在以下位置选择你要写的芯片

2、将你的待写芯片放在编程器以下位置：

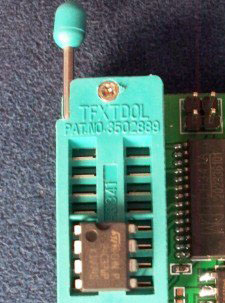

24系列芯片放置位置

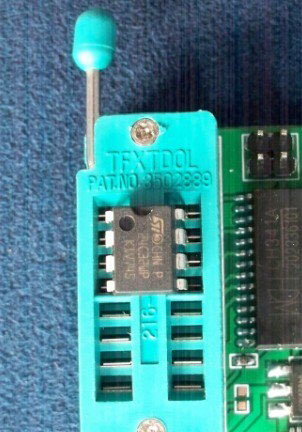

25系列芯片放置位置

3、在编程软件界面工具栏点击打开按钮

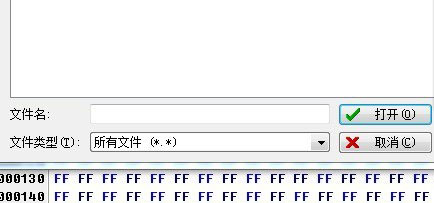

出现如下对话框，在对话框中找到你要写的数据，这里默认的数据类型为.BIN或.HEX文件，如果你的文件是其他类型的，如.ROM等，可以在文件类型处选择全部即可

找到相应的数据文件后，点击对话框的打开按钮，此时编程器数据编辑区内可以看到你要写的文件内容，特别注意，请不要随意修改数据编辑区里的数据，避免造成数据错误而芯片无法使用。

4、在编程界面工具栏上选择你要操作的功能，一般写芯片的话选择自动就可以了。

5、开始编程后，编程界面左下角会显示当前操作进度，当擦出---验空等步骤完成时，此时编程完成，你的芯片就可以使用了！

更新日志

v2.2.0.10版本

1、使用SREG编辑，置位时可以编辑QE，否则将被禁用。

2、在SPI 25擦除期间，每次繁忙状态检查之间有100ms的延迟。

3、SREG删除保护弹出窗口，以擦除和写入SPI存储器。

4、在写入状态寄存器后增加10毫秒的延迟，在每个控制循环中增加5毫秒的延迟（NAND除外）

5、根据内容重新定位“检测”和“适配器”按钮。
