PC SCHEMATIC Automation 40

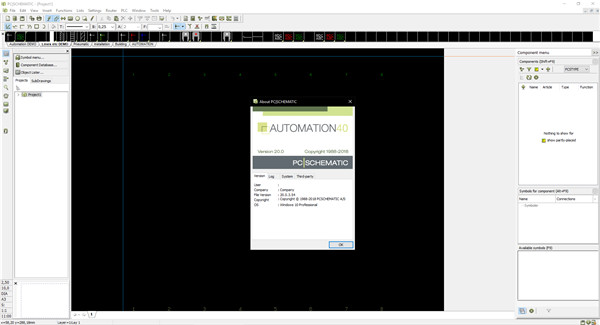

PC SCHEMATIC Automation 40这款软件，作为丹麦DPS公司开发的电气CAD工具，我觉得它在专业性和易用性上找到了很好的平衡点。它不仅仅是个绘图工具，更像一个智能助手，通过将设计方案分为数据、页面和元件三部分管理，大大降低了出错概率，这对设计师来说简直是福音。软件支持自动生成各种清单，比如材料清单、PLC清单和电缆清单，还能保存为PRO、DWG、PDF、DXF等多种格式，完全满足了不同场景下的文件需求。 它的特色功能非常亮眼，比如庞大的符号库和自定义元件数据库，让绘图既标准又灵活。子图功能和自动更新清单能显著提升效率，特别是与PLC实时通讯的功能，让数据同步变得无缝。我特别欣赏它对AutoCAD文件的兼容性，可以轻松导入导出，甚至能插入OLE对象，方便用Word或Excel处理数据，这种跨软件协作的设计非常实用。 在功能上，它覆盖了从自动布置线号、智能拷贝到精确计算的方方面面，完全符合IEC/GB标准。常见问题解答也很贴心，比如如何添加中文数据库或转换格式，都给出了明确指引。总的来说，这款软件是电气设计领域的得力干将，能帮设计师省下大量重复劳动，把精力集中在创意和优化上，绝对是值得信赖的专业选择。PC SCHEMATIC Automation 40是基于Windows系统环境的一款专业电气CAD软件，由丹麦DPS公司开发，它主要为电气设计师提供专业设计工具，可绘制电气电气原理图和安装布置图，同时提供全面的元件。并通过设计方案管理，有效的将设计师在PC schematic的设计方案分成三大管理部分：设计方案数据、页面、元件。通过这三部分让方案资料管理起来更方便，不容易出错。该软件支持自动生成各类材料清单报表，同时支持PLC、电缆、元器件等清单文件。可保存为PRO、dwg、pdf、dxf四种文件格式，有效满足设计师需求的文件格式。

软件特色

1.提供大量的IEC标准符号、电子电气设计符号和自定义符号放入符号库中
2.可以自定义创建专属元件数据库，可以安全地绘制出原理图、安装布置图和列出清单。
3.子图功能，模块和自动生成项目。
4.自动更新零部件或元件清单、接线端子清单、PLC 清单、电缆清单、标签、连接清单和目录表等所有清单。
5.支持AutoCAD文件DWG/DXF的导入和导出。
6.支持在项目的页面能插入OLE对象，方便使用Word或Excel的操作方式处理数据。
7.可以和PLC 及测量工具建立通讯连接。当来自PLC的数据变化时，图表中的相关数据被实时更新。
8.支持各种语言和字符，支持多种国家语言，如中文简体、中文繁体、英文、丹麦文、德文等。
9.设计方案三部分轻松管理：设计方案数据、页面和元件。
10.功能强大，专业的电气CAD软件。

功能介绍

1.自动更新元器件清单及连接清单
2.自动布置及更新线号
3.符合IEC/GB电气标准
4.智能拷贝
5.精确计算
6.页面间信号参考
7.参考指示符
8.自动导线连接
9.项目间轻松拷贝
10.自动生成电缆及接线端子布置图
11.与PLC I/O通讯
12.自动创建及发送订购文件

常见问题

1、能不能同时使用AutoCAD和专业电气绘图软件PCschematic呢？
如果您习惯于在AutoCAD内绘制平面图，那么您仍可以这样做。您可以在AutoCAD中画出平面图，把它作为一个OLE对象插入到专业电气绘图软件中来，然后画出相关的电气图。电气信息被保存到专业电气绘图软件中。当您需要在平面布置图中做一些改动时，您可以从专业电气绘图软件直接转入AutoCAD
工作模式。打开文件，然后像往常一样对图纸做一些修改。当作完修改后，您可以转回到专业电气绘图软件的正常工作模式，然后把相关的电气信息也做相应的改动。直接在专业电气绘图软件中绘制出平面布置图也是可行的，可以把它作为一个AutoCAD文件保存在软件中。
当然，实现上述功能的前提是您必须同时安装有AutoCAD和PCschemetic ELautomation。
2、PCSchematic怎么添加中文数据库？
“设置”-“数据库”-“选择数据库文件”。选中中文数据库，然后再对数据库设置。数据库设置见参考资料。
3、PCschematic格式如何转换成AUTOCAD格式？
cad格式一般有dwg和dxf格式，另存为这两种格式即可。
4、如何卸载pcschematic？
可以下载管理软件的程序来进行卸载。
