这是一款叫学院派工具箱(xcad)的AutoCAD插件，用了它画图真的会顺手很多。它把日常设计里那些重复的线条、视窗图形都打包好了，还有一堆常用的命令修改功能，简直就是咱们画图狗的福音。安装也不复杂，把压缩包解压到CAD安装目录，加载那两个VLX文件，命令行敲个XCAD就能跑起来。我个人觉得最贴心的是它自带快捷键列表和简化命令说明，不用自己死记硬背那些复杂的指令。安装这块，官方给了好几种法子，我最推荐直接把文件拽到CAD屏幕，或者在acad.lsp里加一行代码，这样每次打开CAD它就自动就位了，不用每次都手动加载，省心。特别是那个把工具箱塞进SUPPORT文件夹，再改一下acad2004.lsp的启动逻辑，这招太实用了，强迫症患者狂喜。还有那个文件支持路径的设置，虽然看起来有点繁琐，但为了以后不报错，这一步绝对值得。说到痛点，CAD里输那些特殊符号比如Φ，还得背%%C这种转义符，头都大了。这个插件自带的“特殊字符输入器”简直是救星，选中符号直接Ctrl+V粘贴，谁用谁知道有多爽。用户自定义这块也很灵活，那几个Excel模板文件简直就是傻瓜式操作，照猫画虎改改标题和快捷键，就能整出一套属于自己的工具箱。不过得记着，自定义的程序得先加载才能生效哦。总的来说，这插件虽然更新日志就轻描淡写一句“修复小bug”，但实实在在解决了画图效率的大问题，值得折腾一下。

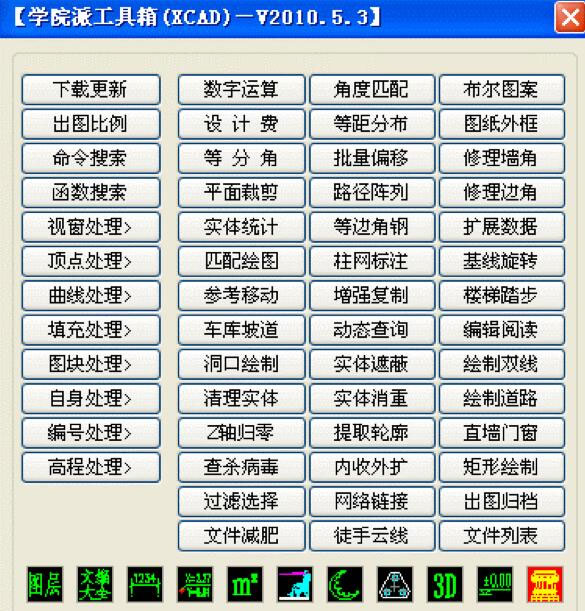

学院派工具箱(xcad)是一款装在AutoCAD上的插件。转上本插件后会更好的进行画图，学院派工具箱(xcad)提供了日常设计时常用的一些线条以及视窗图形，比如一些常用命令修改功能，安装过程也很简单哦，只只需要将压缩包解压到，后加载XCAD.VLX和XYPLib.VLX文件CAD安装目录下，内置工具快捷键列表、自定义简化命令编制说明，是一款辅助的工具。

安装指南

将压缩包解压到CAD安装目录下，加载XCAD.VLX和XYPLib.VLX文件，命令行输入XCAD就开始运行！加载xcad.vlx

用以下任何一种方式(首选第一种)加载：

1、在acad.lsp中增加 (vl-load-all“XCAD.vlx”)

2、在每个程序内增加 (vl-load-all“XCAD.vlx”)

3、在command下，输入 (vl-load-all“XCAD.vlx”)

4、在菜单.mnl中增加 (vl-load-all“XCAD.vlx”)

5、将XCAD.vlx文件直接拽到cad屏幕

安装注意事项

CAD调用外部程序的方法,常用的CAD外部程序有LISP语言编写的LSP文件,VLX文件等,以学院派CAD工具箱为例,下载下来的CAD工具箱主要就是一个VLX文件,使用的时候可以"工具-加载应用程序"然后找到XCAD.VLX文件,点击按钮载入回到CAD命令行,输入XCAD即可调用该工具箱,还可以将该工具加入CAD启动组中,以后CAD启动时自动加载该程序,不用每次都要载入一次.

建议将该工具箱放进CAD安装目录SUPPORT文件夹下,比如我的CAD安装目录D:\Program Files\autocad 2004,那么我将XCAD文件夹放进SUPPORT文件后,该目录就变成D:\Program Files\AutoCAD 2004\Support\XCAD,XCAD里面包含XCAD.VLX文件以及其调用程序文件,然后在SUPPORT文件夹内找到acad2004.lsp文件,用记事本打开,可以发现该行代码:(if (not (= (substr (ver) 1 11) "Visual LISP")) (load "acad2004doc.lsp")),在这一行下面加入:(LOAD "XCAD/XCAD.VLX"),那么下次启动时,CAD就会自动加载学院派CAD工具箱,加载LSP文件的方法和加载VLX文件完全一样.

文件支持路径的设置,有时你还需要设置下CAD文件支持路径,打开"工具-选项"选项板下找到"支持文件搜索路径",点击"+"号展开项目,在其中新建路径,将学院派CAD工具箱的文件路径加入进去,我的学院派CAD工具箱文件已经放在D:\Program Files\AutoCAD 2004\Support\XCAD这里,那么将该路径加入支持路径.

关于CAD中特殊字符的输入方法,比如在CAD中输入管径符号"Φ",需要输入其对应的输入转义符"%%C",记住那么多符号是一件不太容易的事,也没必要都去记住,因此可以用一个叫做"特殊字符输入器"的小工具.只需选中需要的符号,直接在需要的地方CTRL+V即可.
