caesar II(化工管道CAD设计软件)

CAESAR II这款软件，说实话，在管道应力分析领域绝对是“扛把子”级别的存在。它不仅仅是个简单的计算工具，更像是一套全能的解决方案。它内置了超过30个国际和中国标准，这意味着无论你在哪个地区、哪个行业，它都能满足你的规范要求。无论是静态分析还是动态分析，它都能轻松搞定。 我个人最喜欢的是它的交互式数据输入和3D图形输出功能。你不需要在枯燥的表格里埋头苦干，可以直接在三维模型上看到生成的结构，这种直观的视觉反馈真的能省下不少脑细胞。而且，它对边界条件的处理非常灵活，支撑类型、膨胀节库、法兰库应有尽有，甚至允许你自定义工况和扩展自己的库，这种开放性对于处理复杂工况来说太重要了。 这次的更新也相当给力，特别是对新版ASME B31.4规范的支持，包括2009、2012和2016版，这对紧跟国际标准的工程师来说是个大福音。新增的Custom类型管口刚度自定义功能，补充了WRC297等传统方法的不足，让计算更精准。右键菜单的增强也让操作更顺手，比如直接打断元件插入支架，这种细节上的优化大大提升了工作效率。 安装过程也相对傻瓜化，输入序列号就能试用，降低了入门门槛。功能特色方面，从一次应力、二次应力的计算，到法兰泄漏校核、设备管口受力分析，再到弹簧支架选取和错误检查器，它几乎覆盖了管道设计的所有痛点。特别是那个错误检查器，能帮你提前发现模型里的致命错误，避免后期返工，简直是“救命稻草”。 动态分析模块和Isogen出图功能也是亮点，前者能处理振动、排放等复杂动态问题，后者能直接生成直观的ISO图，方便现场施工。与各种三维设计软件和水力学软件的双向接口，更是打通了数据流，减少了手动输入的错误。总的来说，CAESAR II不仅功能强大，而且不断进化，紧跟行业需求，绝对是管道工程师手中不可或缺的利器。

caesar II是美国Coade公司研发的压力管道应力分析专业软件，它向用户提供完备的通用管道设计规范，内嵌超过30个国际、中国、行业、组织的标准，可以满足各地区各行业的要求，可以分析计算静态分析，也可以进行动态分析。程序具有强大的交互式数据输入图形输出和3D计算结构图形分析功能，通过这些功能，用户可直接的查看生成的模型，并且借助程序丰富的约束类型，还可对边界条件提供最广泛的支撑类型选择、膨胀节库和法兰库，其中膨胀节可通过标准库选取自动建模、冷紧单元/弯头，三通应力强度因子的计算、交互式的列表编辑输入格式用户控制和选择的程序运行方式,用户可自定义各种工况，并允许用户扩展自己的库。

caesar II 支持大量最新版ASME B31.4规范，包含ASME B31.4-2009、ASME B31.4-2012和ASME B31.4-2016规范，同时在在Nozzle Flex功能中，增加Custom类型支持用户自定义刚度，用以补充现有的WRC297、PD5500、API650计算方法，以及增强3D图形界面的右键菜单，现在用户可以通过右键管道单元选择打断当前元件并插入支架，或者在已有的节点上增加支架。

安装教程

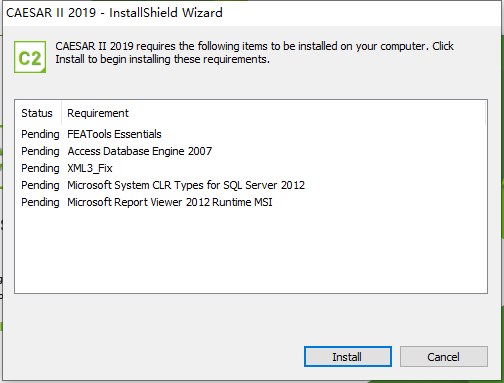

1、解压程序，打开Install文件夹并点击“Setup.exe”开始安装，弹出安装窗口点击Install

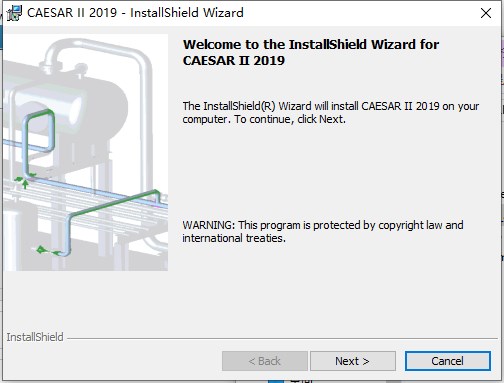

2、点击Next

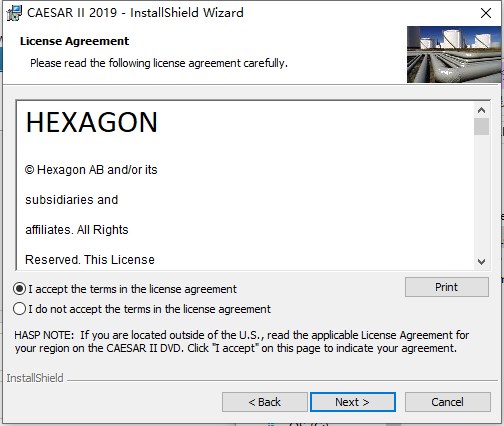

3、勾选“I accept the terms in the license agreement”

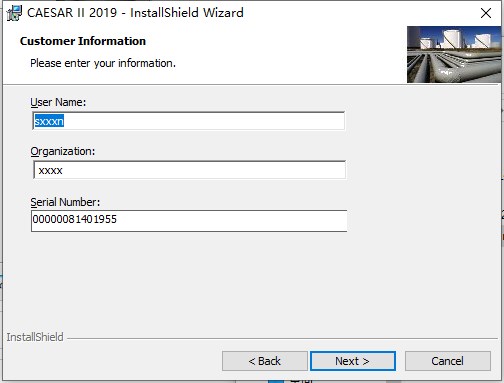

4、输入基本用户信息，serial key = 00000081401955

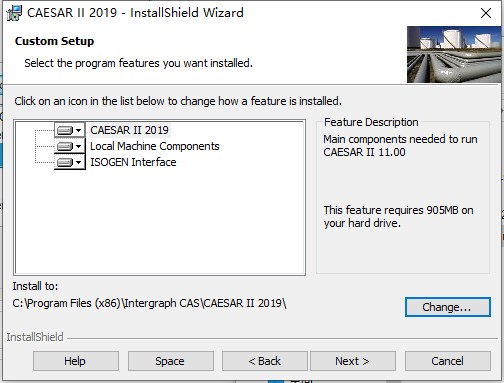

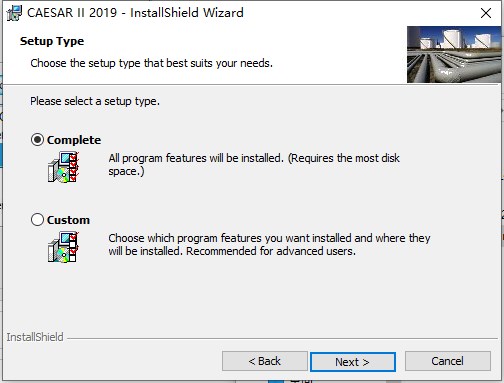

5、选择安装类型，可选:1)Complete 典型，建议用户选择此项，2)Custom 自定义，不建议选择

6、caesar II 安装路径选择，默认路径为C:\Program Files\Intergraph CAS\CAESAR II \，可点击Change更改，或直接默认

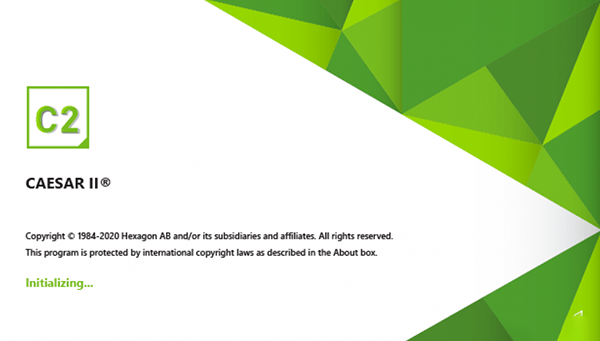

7、等待软件安装完成，打开软件即可免费试用。

新功能

一、技术更新

当使用OpenGL驱动时，在Online Help中无法使用搜索标签。用户可以在CAESAR II Configuration Editor中通过Graphics Settings >Miscellaneous Options > Video Driver修改至Direct 3D

二、增加新版规范的支持

●支持最新版ASME B31.4规范，包含ASME B31.4-2009、ASME B31.4-2012和ASME B31.4-2016规范。

更新包含下列内容:

1.根据最新的B31.4更新材料库中的材料。

2.在模型输入界面的Allowable Stress栏中增加Allowable Stress Indicator（B31.4和B31.4 Ch XI）以及Design Factor和Hoop Stress（B31.4 Ch IX）

3.删除ASME B31.11规范，该规范已经合并入B31.4规范中。

4.增加一个选项，使用户能够在软件自动决定管道的约束/非约束段和用户手动定义管道约束状态之间进行选择。软件默认为自动决定管道的约束状态

●增加使用EN-13480规范条款评定蠕变的功能。更新包含下列内容:

1.增加Material Database Editor对于EN-13480蠕变的支持。除了之前的100k小时的特性之外，增加200k小时的特性。更多信息详见用户手册的蠕变评定

2.在Static Analysis – Load Case Editor中增加蠕变应力（CRP）类型。软件在自动推荐工况中不会自动包含CRP应力类型

●更新支持加拿大油气管道规范Z662和Z662第11章2015年6月版本

●更新软件支持API-560 第5版（2016年2月发布）（加热炉设备规范）

三、增强输入界面

1.在Nozzle Flex功能中，增加Custom类型支持用户自定义刚度，用以补充现有的WRC297、PD5500、API650计算方法。Custom类型的柔性管口包括Axial（径向力）、In-Plane Bending、Out-of-Plane Bending和Torsional（扭矩）。Nozzle Flex界面布置中还有改善用户体验的其他更新

2.增强3D图形界面的右键菜单。用户可以通过右键管道单元选择Restraint > Insert Restraint 选项打断当前元件并插入支架，或者在已有的节点上增加支架

3.增强打断功能（可以通过Model > Break或右键选择Element > Break Element）。软件在Insert Single Node选项中自动填入中间节点和当前元件的一半长度。如果没有可用的中间节点号，软件将默认使用下一个可用节点号

4.Displacement添加选项中表格中增加显示Free和Fixed。并增加Fix DOFs选项，可以一键将所有剩余的Free的自由度修改为位移为0的Fixed

四、增强Load Case编辑功能

1.增强工况编辑器的拷贝、粘贴功能

2.增强工况的可编辑性，可以通过Group Edit按钮多项选择、编辑

3.增加一个新的应力类型(CRP)

五、增强3D模型/显示界面

1.当显示节点号时，在用户旋转模型时，节点号会自动改变位置以免遮挡影响查看

2.修改LIM支架（轴向限位）的显示，将支架标志显示在管道外，并且可以随着视图方向自动改变位置

3.增加零长度膨胀节的显示

4.用箭头显示位移、角位移、力和力矩，并可以通过Graphics Setings修改显示效果

六、更新用户界面

1.在CAESAR II主界面增加新的界面，显示软件版本、预告、产品培训信息和网络研讨会信息

2.增强Distance对话框更便于使用。当用户选择Origin and Selceted Element作为测量方法时，选项会保持不变，更便于测量

七、增强数据导出功能

1.将Flexible Nozzles input数据导出功能整合到数据导出向导中。

2.增强数据导出中的ODBC格式数据，在数据库中增加LCASE_NAME

3.增强CAESAR II Translate DLL，可以从FEATools中获取更多数据

八、更新用户手册和帮助文件

1.更新用户手册中的Restraints，每种类型的Restraints增加图形示例

2.更新用户手册中的全局坐标部分。用户手册使用a、b、c作为局部坐标符号，避免与全局坐标混淆

3.增加帮助文件的导航信息，例如功能区和菜单栏，当浏览帮助文件时更加方便

4.更新用户手册中的吊杆部分，更新图形显示包含吊杆的所有必要元件

功能特色

1、计算管道系统的一次应力、二次应力

防止管道的应力过大或金属疲劳引起管道或支架破坏：控制应力范围在应力分析工作过程中非常重要，CAESAR II基于标准规范，利用有限元分析将整个管道系统的每个节点的应力进行分析并形成报告，您可以清晰的看到整个系统的应力情况，并可以得到单个节点的详细应力构成

2、计算法兰等连接处受力，进行法兰泄漏校核，防止管道连接处泄漏

CAESAR II含有两种法兰校核方法：Kellogg Equivalent Pressure和ASME B&PVCection III Subsection NC-3658.3

3、计算/校核设备管口受力

设备管口许用载荷，管道作用在设备上的载荷须满足设备管口许用载荷要求。通过CAESAR II的计算，您可以得到准确的管口载荷值，进而可以确定管道系统是否对设备造成安全上的影响

4、计算管道系统的位移

防止管道的位移量过大而引起管道自身或者其它管道的非正常运行或破坏。到关注点的位移，选择长度适合的管架，并合理布置相邻管间距

5、进行弹簧支架的选取

CAESAR II根据管道系统的走向和输入工况进行弹簧的选择。软件内置33种标准的弹簧库，完全可以满足用户需要;用户也可以使用自定义弹簧

6、错误检查器

复查CAESAR II模型并提醒您建立模型时可能出现的任何错误及矛盾，或者应该关注的对象。程序发现错误后将阻止CAESARII的运行(如腐蚀余量大于壁厚、应闭合的系统不闭合等)并作为致命性错误告诉用户。不正常的情况(如弹簧载荷可能为零、没有弯头或者三通而管系方向发生改变)，程序将向用户提出警告

7、工况编辑器

CAESAR II工况编辑最大静态工况数可达到999种。对于一个新的文件，静态分析模块根据输入文件中的载荷类型向用户推荐载荷工况。当推荐的工况不能满足要求时，用户可以根据工艺和现场实际情况进行准确的工况模拟。当您编辑完工况，软件会应用相应的标准规范进行分析。管道系统不同工况相同，

用户可以从其他文件拷入工况数据，进而节省大量时间

8、动态分析模块

软件除了可以进行非线性静力分析，还可以进行谐波分析、模态分析、反应谱分析、时间历程等分析方法。利用这些方法，用户可以完成对振动管线、排放管线、柱塞流管线、气锤管线等进行定性的分析，并得到解决方案

9、Isogen模块

用户可以自定义管线号，按照管线号利用Isogen模块，出ISO图形式报告，报告可定制，包括管道和应力信息。效果更直观，信息更准确

10、与其它软件的集成

CAESAR II与三维设计软件具有双向接口，您可以快速地从三维软件中导入模型，消除手工输入错误。其中与CAD软件接口包括：Smart 3D、CADWorx、PDS、CADPIPE和PCF

水力学软件接口包括：AFT、PIPENET、LIQT、Pipeplus、FlowMaster;文本文件接口：众多的第三方软件;CAESAR II可访问的数据库文件包括：Smart 3D、Lisega(管道支吊架设计)等

11、埋地管的计算

CAESAR II分析能够评定弯头及三通处应变诱发的弯曲应力。CAESAR II分析能够估算在入土及出土点的管道变形
