Modbus Poll(Modbus模拟器)

Modbus Poll这工具真是搞工业自动化的必备神器，我之前调试设备的时候就经常用它。它支持RTU、ASCII、TCP/IP这些协议，能模拟主站和从站通信，读写寄存器、监控线圈状态都特别方便。最让我喜欢的是它的多窗口界面，可以同时盯着好几个从站设备的数据流，串口和以太网都能连，远程调试也没问题。实时错误检测和流量监控功能很实用，数据还能直接记录到Excel里，省了我不少事。它还支持OLE自动化，能用VBA连Excel，这对做数据分析的人来说太友好了。软件特色里提到的协议变体特别全，从RTU到UDP/IP都覆盖了，技术事实里说的读写寄存器和线圈数量也足够应付大多数场景。功能介绍部分强调了Modbus协议的开放性和免费性，这点对中小企业很友好，不用交许可费就能用。它支持的电气接口也多，RS-232、RS-485这些常见接口都行，传输介质也灵活，双绞线、光纤甚至无线都能用。帧格式简单紧凑，用户用起来容易，厂商开发也简单，这大概就是它能被400多家厂家支持的原因吧。主从技术的设计很清晰，主设备初始化传输，从设备响应，广播方式还能同时控制所有设备，效率挺高。错误检测和回应机制也完善，通信出错时能及时反馈。使用教程部分讲得很详细，多窗口操作、别名单元、F1帮助这些功能都很贴心。特别是地址转换那块，它用的是从0开始的Modbus地址，和某些说明里的40001这种格式不一样，这点得注意，不过习惯了就好。建立连接时按F3就能选串口或TCP/IP，USB转RS485的转换器也支持，硬件适配性不错。v12.1.1版本虽然只是小更新，但帮助文件更正了，说明开发者还在持续维护，用着更放心。总的来说，Modbus Poll功能强大又实用，无论是调试设备还是做数据监控，都是个得力助手，强烈推荐给搞工业自动化的朋友们。

Modbus Poll官方版是一款专为工业自动化设计的Modbus协议调试工具，支持RTU、ASCII、TCP/IP等多种协议变体，可模拟Modbus主站与从站设备通信，实现寄存器读写、线圈状态监控、数据格式解析及地址基准调整。Modbus Poll其多窗口界面允许同时监控多个从站设备的数据流，支持串口、以太网及远程调试，并集成实时错误检测、通讯流量监视与数据记录功能。此外，Modbus Poll还提供OLE自动化接口，支持与Visual Basic等编程语言衔接，并内置广播功能、上下文帮助及自定义测试中心，适配RS-232/485、TCP/IP等多种硬件接口，通过灵活配置从站ID、轮询速率和功能码。有需要的用户欢迎下载使用。

软件特色

1、支持的协议变体

Modbus RTU

Modbus ASCII

Modbus TCP / IP

通过TCP / IP的Modbus RTU

TCP / IP上的Modbus ASCII

Modbus UDP / IP

UDP / IP上的Modbus RTU

UDP / IP上的Modbus ASCII

2、MODBUS POLL技术事实和特点

OLE自动化，可使用宏语言VBA轻松连接到Excel

读/写最多125个寄存器

读/写多达2000个输入/线圈

测试中心（编写您自己的测试字符串）

打印和打印预览

监控串行数据流量

数据记录到文本文件

数据直接记录到Excel

上下文相关帮助

28显示格式，例如浮点，双精度等。

功能介绍

一、标准、开放，用户可以免费、放心地使用这个协议，不需要交纳许可证费，也不会侵犯知识产权。目前，支持我们的厂家超过400家，支持这个的产品超过600种。

二、可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。

三、软件的帧格式简单、紧凑，通俗易懂。用户使用容易，厂商开发简单。

四、其他特点:

在软件网络上传输

1、标准的Modbus口是使用一RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网。

2、控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据作出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器。

3、主设备可单独和从设备通信，也能以广播方式和所有从设备通信。如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则不作任何回应。协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域。

4、从设备回应消息也由这个协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去。

Modbus Poll使用教程

Modbus Poll使用多个Windows用户界面。这意味着您可以打开几个窗口，同时显示不同的数据区域或来自不同从站ID的数据。您可以在Alias单元中写入任何文本。

在任何对话框中，您都可以按F1键以获取有关该特定主题的更多帮助。

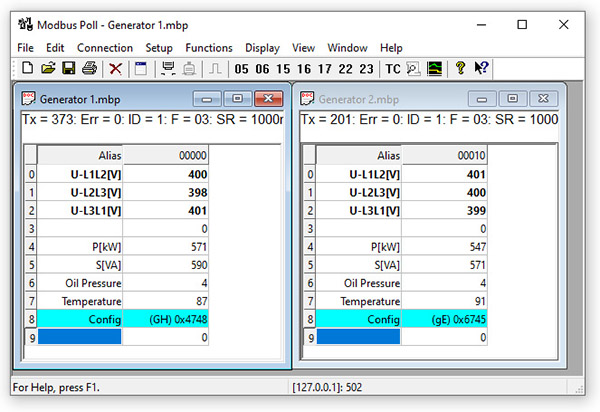

这张图片显示了两个打开的窗口，一个窗口从ID 1，地址0读取10个寄存器，另一个从ID 2读取10个寄存器。

如果您的从设备允许您更改保持寄存器，则双击该单元格，或只是开始在该单元格中输入新值。然后显示一个编辑对话框。

更改读/写定义

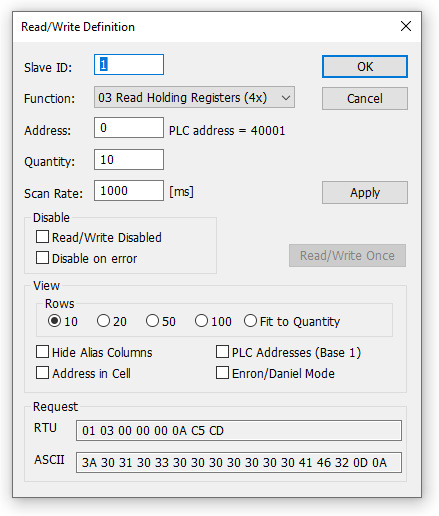

要更改窗口的读/写定义，可以按F8或从“设置”菜单中选择“读/写定义”。

在这里，您可以定义要在窗口中显示的数据。该设置显示了如何从地址0读取10个保持寄存器。在某些协议说明中，地址为40001。请注意，Modbus轮询使用始终从0开始计数的Modbus地址。

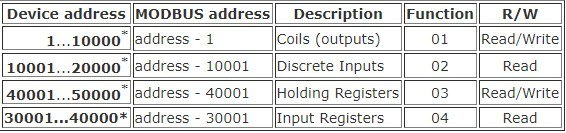

设备和MODBUS地址范围

设备地址MODBUS地址说明功能R / W

1 ... 10000 *地址-1线圈（输出）01读/写

10001 ... 20000 *地址-10001离散输入02读

40001 ... 50000 *地址-40001保持寄存器03读/写

30001 ... 40000 *地址-30001输入寄存器04读

如何建立连接

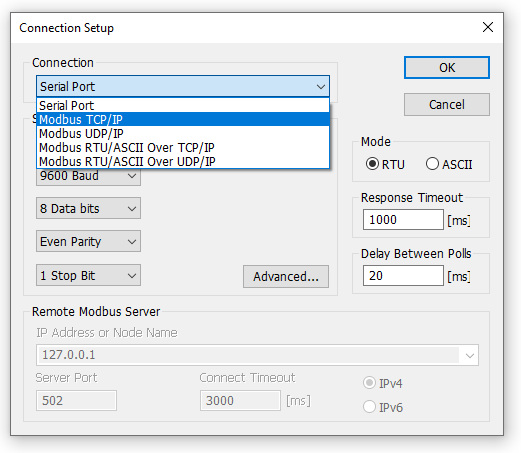

如果没有建立连接，则没有数据可显示。为此，请按F3键或从连接菜单中选择“连接”。有关更详细的帮助，请按F1。

该连接使用Modbus TCP / IP。

提供5种不同的连接类型，但是其中只有2种是标准Modbus连接：

串行端口

Modbus TCP / IP

对于串行连接，您可能需要USB到RS485或RS232到RS485转换器。

更新日志

v12.1.1版本

- CHG：次要帮助文件更正。
