Advanced Design System 2025(电子设计自动化软件)

ADS 2025这软件确实挺厉害的，它不只是个简单的电路设计工具，更像一个全能的仿真平台，从射频微波到量子芯片都能搞定。我特别喜欢它新增的AI模型生成和Python脚本支持，这对我们这种经常要重复建模的人来说简直是福音，能省不少事。安装过程虽然步骤多，但跟着教程一步步来也不算太难，那个激活补丁用对了就能免费用，这点对个人学习者很友好。功能方面，它那些设计指南和仿真模板特别实用，比如WLAN、蓝牙这些常见设计都有现成例子，不用自己从头摸索。仿真方法也全面，时域频域电磁分析都有，尤其是高频SPICE和卷积分析，处理非线性电路和传输线模型很精准。最让我觉得方便的是它能跟其他EDA软件和测试设备无缝连接，比如SPICE格式转换和仪器伺服器，这样仿真结果可以直接导到网络分析仪验证，大大减少了原型迭代的成本。整体来看，ADS 2025在提升设计效率和降低门槛上做得真不错，无论是新手还是老手都能找到适合自己的功能。

Advanced Design System 2025，简称ADS 2025，它是Keysight公司推出的尖端电子设计自动化（EDA）软件，主要用于射频/微波、高速数字、功率电子及量子电子应用。Advanced Design System具有支持电路级时域/频域分析、高频电磁仿真、系统级建模以及电热协同仿真和3D异构集成设计等功能，可精准模拟从芯片到PCB的复杂硬件性能！并且，ADS 2025在功能上还新增量子芯片开发工具与AI驱动的模型生成能力，显著强化了毫米波/亚太赫兹频率设计和高速数字分析，加上其开放式架构、支持Python脚本自动化与多工具互动操作，可大幅提升设计效率并降低原型迭代成本！

Advanced Design System 2025安装激活教程

1、双击运行【ADS 2025.exe】安装程序。

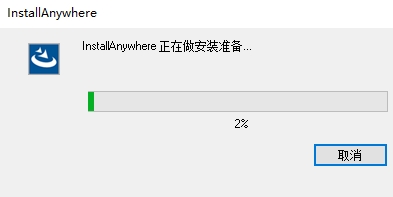

2、正在做安装准备，请稍等。

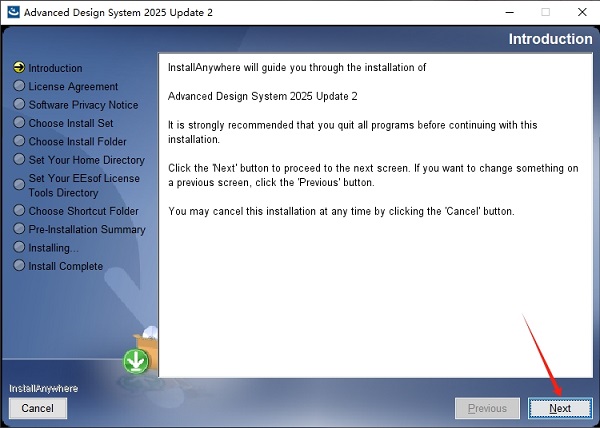

3、点击【Next】。

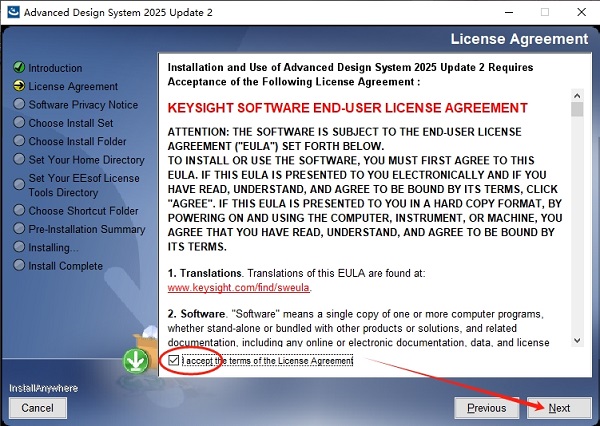

4、勾选协议，点击【Next】。

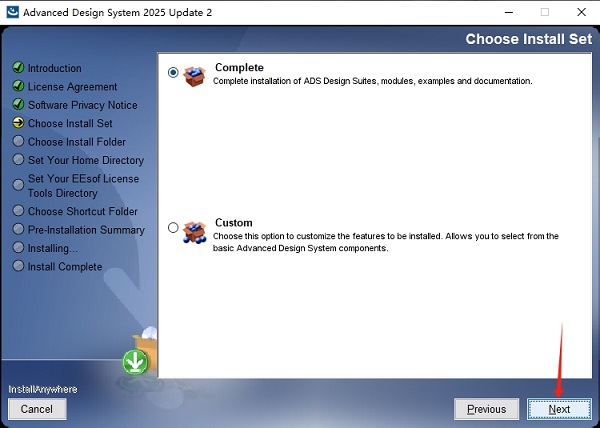

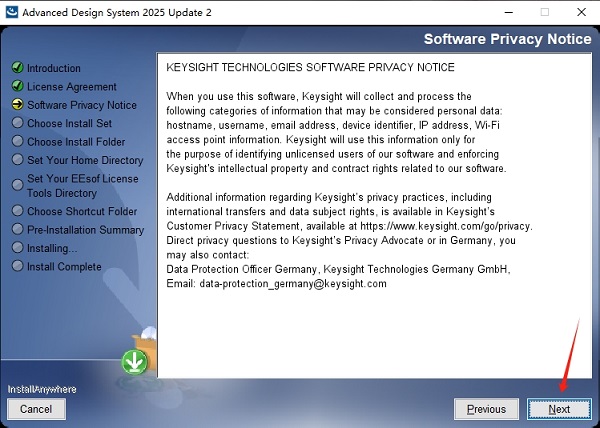

5、点击【Next】。

6、点击【Next】。

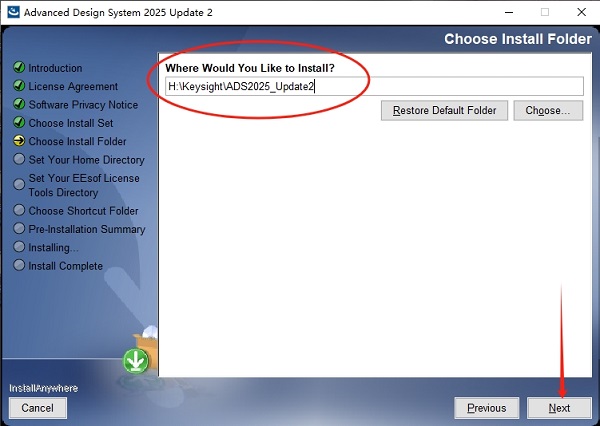

7、更改安装位置，点击【Next】。

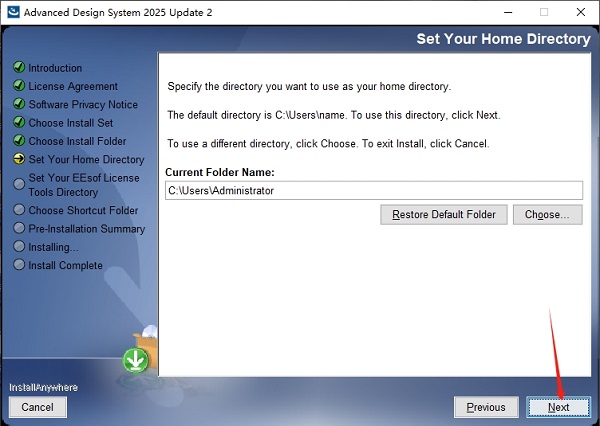

8、点击【Next】。

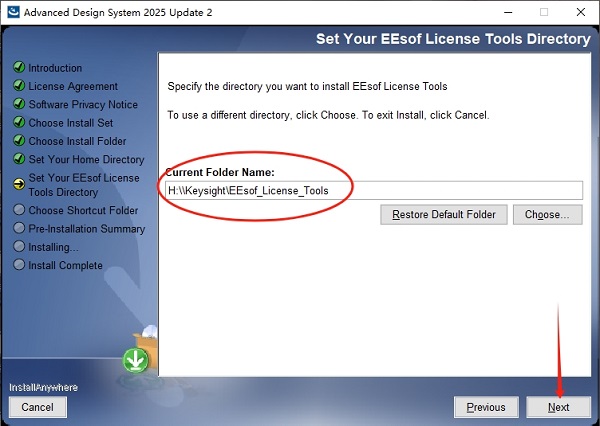

9、更改安装位置(需与步骤7的位置一致)，点击【Next】。

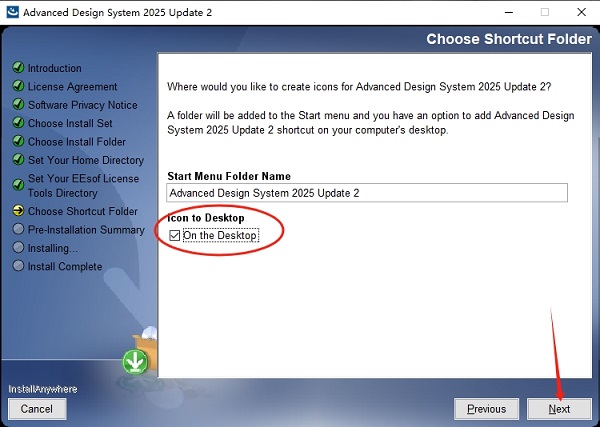

10、勾选【On the Desktop】，点击【Next】。

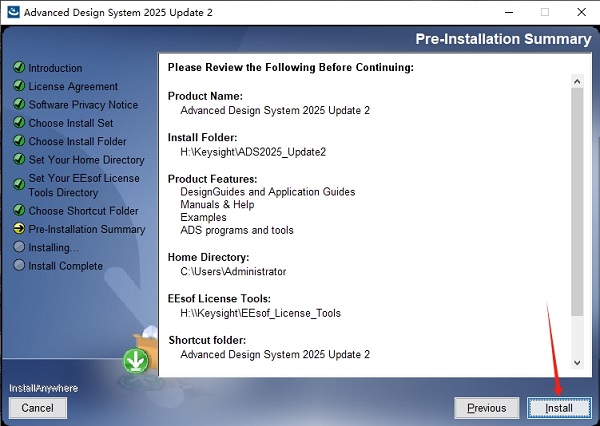

11、点击【Install】。

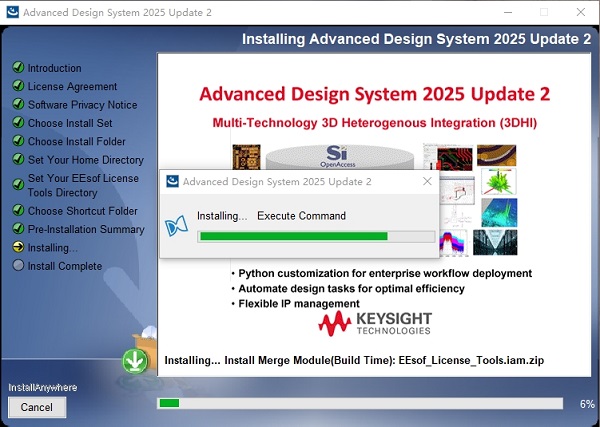

12、正在安装中，请稍等。

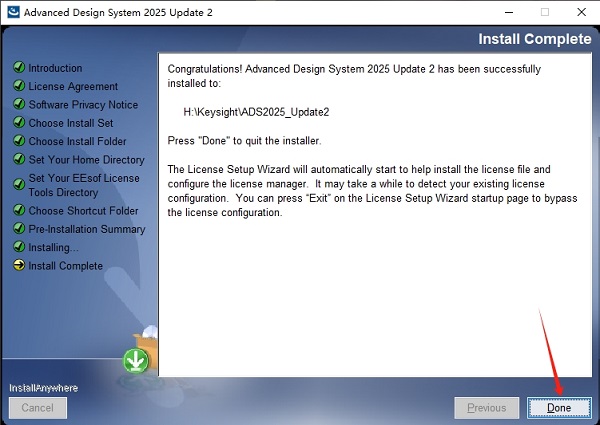

13、安装完毕，点击【Done】。

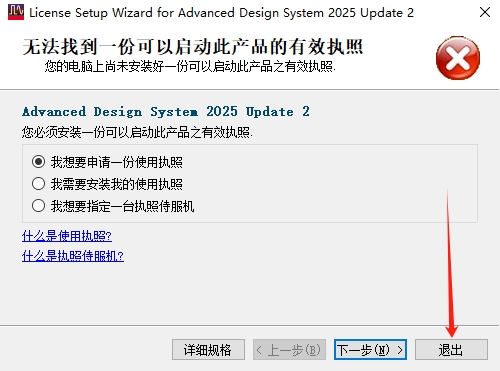

14、点击【退出】。

15、双击运行【Crack文件夹】下的【PathWaveLicensePatcher.exe】程序文件。

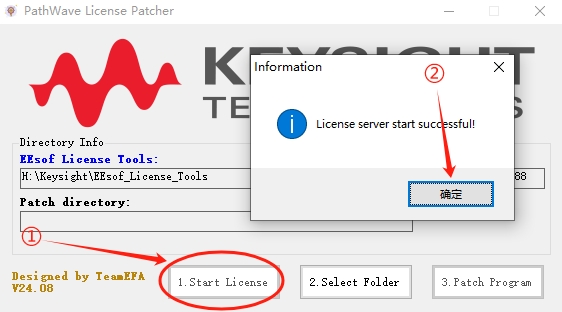

16、点击【Start License】，点击【确定】。

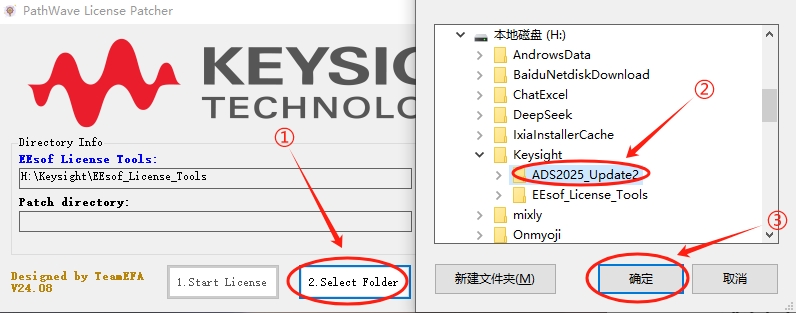

17、点击【Select Folder】，找到安装路径并选中【ADS2025】，点击【确定】。

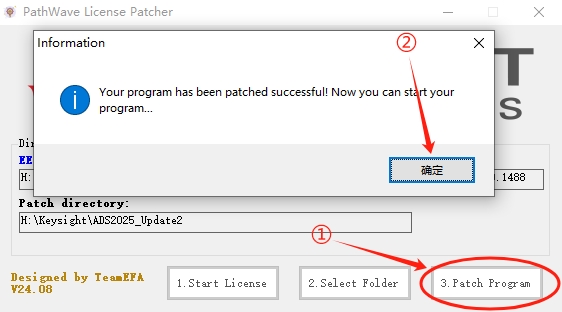

18、点击【Patch Program】，点击【确定】。

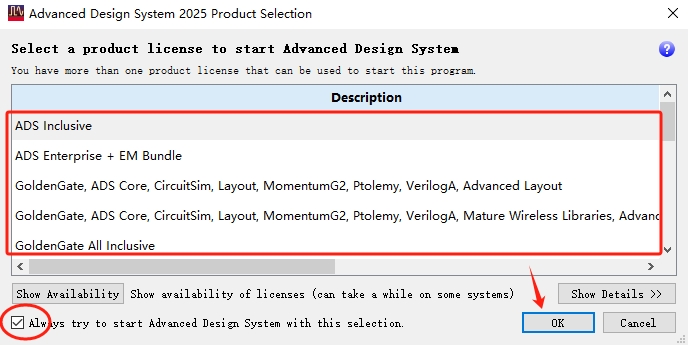

19、启动Advanced Design System 2025，勾选【Always try to...】并选中框里面的任意一个，点击【OK】。

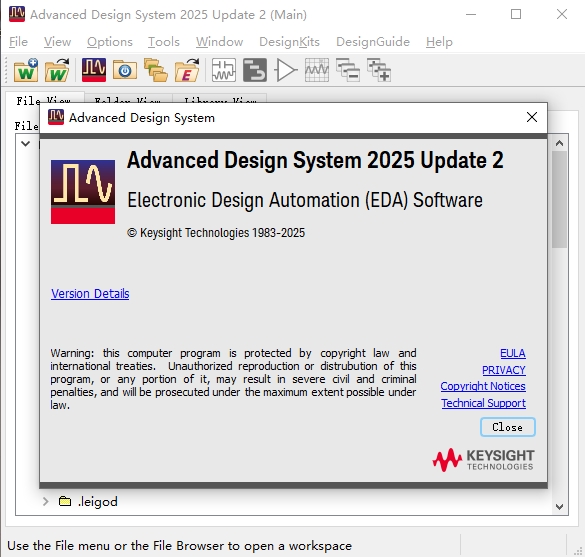

20、Advanced Design System 2025安装激活完毕，用户可无限制免费使用！

功能介绍

一、设计辅助

ADS软件除了上述的仿真分析功能外，还包含其他设计辅助功能以增加使用者使用上的方便性与提高电路设计效率。ADS所提供的辅助设计功能简介如下:

1、设计指南

设计指南是藉由范例与指令的说明示范电路设计的设计流程，使用者可以经由这些范例与指令，学习如何利用ADS软件高效地进行电路设计。

目前ADS所提供的设计指南包括：WLAN设计指南、Bluetooth设计指南、CDMA2000设计指南、RF System设计指南、Mixer设计指南、Oscillator设计指南、Passive Circuits设计指南、Phased Locked Loop设计指南、Amplifier设计指南、Filter设计指南等。除了使用ADS软件自带的设计指南外，使用者也可以通过软件中的DesignGuide Developer Studio建立自己的设计指南。

2、仿真向导

仿真向导提供step-by-step的设定界面供设计人员进行电路分析与设计，使用者可以藉由图形化界面设定所需验证的电路响应。

ADS提供的仿真向导包括：元件特性(Device Characterization)、放大器(Amplifier)、混频器(Mixer)和线性电路(Linear Circuit)。

3、仿真与结果显示模板

为了增加仿真分析的方便性，ADS软件提供了仿真模板功能，让使用者可以将经常重复使用的仿真设定(如仿真控制器、电压电流源、变量参数设定等)制定成一个模板，直接使用，避免了重复设定所需的时间和步骤。结果显示模板也具有相同的功能，使用者可以将经常使用的绘图或列表格式制作成模板以减少重复设定所需的时间。除了使用者自行建立外，ADS软件也提供了标准的仿真与结果显示模板可供使用。

二、仿真设计

ADS软件可以提供电路设计者进行模拟、射频与微波等电路和通信系统设计，其提供的仿真分析方法大致可以分为：时域仿真、频域仿真、系统仿真和电磁仿真，ADS仿真分析方法具体介绍如下:

1、高频SPICE分析和卷积分析

高频SPICE分析方法提供如SPICE仿真器般的瞬态分析，可分析线性与非线性电路的瞬态效应。在SPICE仿真器中，无法直接使用的频域分析模型，如微带线带状线等，可于高频SPICE仿真器中直接使用，因为在仿真时可于高频SPICE仿真器会将频域分析模型进行拉式变换后进行瞬态分析，而不需要使用者将该模型转化为等效RLC电路。因此高频SPICE除了可以做低频电路的瞬态分析，也可以分析高频电路的瞬态响应。此外高频SPICE也提供瞬态噪声分析的功能，可以用来仿真电路的瞬态噪声，如振荡器或锁相环的jitter

卷积分析方法为架构在SPICE高频仿真器上的高级时域分析方法，藉由卷积分析可以更加准确的用时域的方法分析于频率相关的元件，如雨以S参数定义的元件、传输线、微带线等。

2、线性分析

线性分析为频域的电路仿真分析方法，可以将线性或非线性的射频与微波电路做线性分析。当进行线性分析时，软件会先针对电路中每个元件计算所需的线性参数，如S、Z、Y和H参数、电路阻抗、噪声、反射系数、稳定系数、增益或损耗等(若为非线性元件则计算其工作点之线性参数)，在进行整个电路的分析、仿真。

3、电路包络分析

电路包络分析包含了时域与频域的分析方法，可以使用于包含调频信号的电路或通信系统中。电路包络分析借鉴了SPICE与谐波平衡两种仿真方法的优点，将较低频的调频信号用时域SPICE仿真方法来分析，而较高频的载波信号则以频域的谐波平衡仿真方法进行分析。

4、射频系统分析

射频系统分析方法提供使用者模拟评估系统特性，其中系统的电路模型除可以使用行为级模型外，也可以使用元件电路模型进行习用响应验证。射频系统仿真分析包含了上述的线性分析、谐波平衡分析和电路包络分析，分别用来验证射频系统的无源元件与线性化系统模型特性、非线性系统模型特性、具有数字调频信号的系统特性。

三、ADS与其他EDA软件和测试设备间的连接

由于现今复杂庞大的的电路设计，每个电子设计自动化软件在整个系统设计中均扮演着螺丝钉的角色，因此软件与软件之间、软件与硬件之间、软件与元件厂商之间的沟通与连接也成为设计中不容忽视的一环。ADS软件与其他设计验证软件、硬件的连接简介如下：

1、SPICE电路转换器

SPICE电路转换器可以将由Cadence、Spectre、PSPICE、HSPICE及Berkeley SPICE所产生的电路图转换成ADS使用的格式进行仿真分析、另外也可以将由ADS产生的电路转出成SPICE格式的电路，做布局与电路结构检查(LVS，Layout Versus Schematic Checking)与布局寄生抽取(Layout Parasitic Extraction)等验证。

2、电路与布局文件格式转换器

电路与布局格式转换器提供使用者与其他EDA软件连接沟通的桥梁，藉由此转换器可以将不同EDA软件所产生的文件，转换成ADS可以使用的文件格式。

3、布局转换器

布局式转换器提供使用者将由其他CAD或EDA软件所产生的布局文件导入ADS软件编辑使用，可以转换的格式包括IDES、GDSII、DXF、与Gerber等格式。

4、仪器伺服器

仪器伺服器提供了ADS软件与测量仪器连接的功能，使用者可以通过仪器伺服器将网络分析仪测量得到的资料或SnP格式的文件导入ADS软件中进行仿真分析，也可以将软件仿真所得的结果输出到仪器(如信号发生器)，作为待测元件的测试信号。
