ADIsimPLL(adi仿真软件)

ADIsimPLL这软件真是射频设计师的福音，它是个特别全面的PLL频率合成器设计和仿真工具，我用下来感觉它真的能帮我们减少很多开发风险，还能缩短产品生产周期。最让我惊喜的是，虽然是国外软件，但手册居然是全中文的，这对国内工程师太友好了，上手特别快。新版解决了重复工作的问题，器件库也更新了，适用领域更广，感觉设计师们的效率能提升不少。 这软件是ADI免费提供的，专门帮中国射频设计师缩短和国外的技术差距，这点我觉得特别贴心。它支持最新的ADF4350、ADF9010这些芯片，还能仿真小数N分频杂散，让我能根据实际测量标准调整参数，优化系统性能。新版的VCO库和环路滤波器拓扑也更完善了，芯片选择和上电模拟的改进让设计流程更顺畅。 用起来也很直观，从选芯片、设频率要求到挑环路滤波器和VCO，每一步都有清晰选项。比如周期滑移问题，软件能通过调整电荷泵电流轻松解决，不用改环路带宽或滤波器，锁定时间还更快。这种细节优化真的能省下大量调试时间，让设计更可靠。总之，这工具对射频工程师来说绝对是必备神器。

ADIsimPLL是一款全面且易于使用的 PLL 频率合成器设计和仿真工具。软件具有专业的环路滤波器设计功能，可以支持目前所有主流芯片的使用，帮助射频系统的设计师们减少在开发过程中的风险，缩短产品的生产周期。虽然ADIsimPLL是一款国外的软件，但是它所提供给用户的使用手册却是完全中文的，通过手册的指导你就可以设计出自己所需的电路。更新后的ADIsimPLL主要就是解决上个版本PLL/合成器在开发过程中出现重复工作的问题，并且对器件库进行了更新和改进，现在的软件可以适合更多领域的设计师使用了。

软件特点：

1、ADIsimPLL是ADI发布的免费仿真工具，旨在帮助中国射频系统设计师减少开发风险，加快产品开发周期，缩短与国外领先射频设计厂商之间的技术差距。最新的ADIsimPLL版本与以前的版本完全兼容，并且消除了PLL/合成器开发过程中耗时的重复工作，从而确保了更快的产品上市时间。ADI公司对其ADF4xxx系列合成器进行了优化，可用于众多应用领域，包括：无线基站、LAN、移动手机和PDA、宽带无线接入、工业、仪器及测试设备、卫星、声纳、CATV等等。

2、ADI公司的ADIsimPLL设计工具支持公司最新的PLL合成器，包括高集成度的ADF4350、ADF9010、ADF4360-9以及ADF4157。此外，它还具有一种对小数N分频杂散估计进行仿真的全新功能。它还允许用户调整参数，根据不同的环路滤波器来设置杂散，使RF设计师能够加入其测量标准，从而对系统中的杂散进行更好的完善。ADIsimPLL 3.1版本对器件库做了进一步的增强，包括全新的VCO库以及对原有器件库的改进。同时，它还具有新的环路滤波器拓扑，并对芯片选择算法和上电模拟进行了改进。

软件功能

1、可选的芯片选择：如果你知道你想要使用什么设备 - 在开始选择它 - 在这里。

2、开始选项：频率的单频或范围时，使检查连续信道，整数N或分数N选项。

3、频率要求：最小频率，最大频率和信道间隔。

4、预分频器选择：如果需要，选择合适的预分频器。

5、芯片选择:.选择从ADI库中的芯片选择锁定检测类型（或无）和加速型（或无）。

6、环路滤波器选择：从那些匹配所选择的相位检测器和加速系统，该系统选择所需的环路滤波器的拓扑结构。

7、VCO选择：从库文件选择VCO或您指定的Kv选择“自定义VCO”。

8、参考选择：从库文件选择参考振荡器或选择“自定义基准”，并指定参考频率。

9、PLL设置：指定起始环路带宽和相位裕度。

ADIsimPLL使用方法

周期缩减滑建模

顶上一页下一页

循环滑移是当环路带宽是该相位检测器频率的一小部分时发生主要的问题。当环路带宽，以便抑制分数N杂散减少这种情况通常发生在分数N设计。

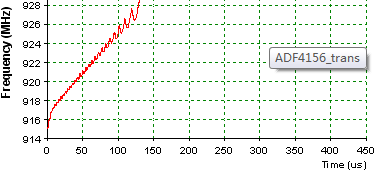

对于那些不熟悉周期滑动，运行的ADIsimPLL并做了默认设计与ADF4156分数N芯片，所述瞬态响应显示的I。

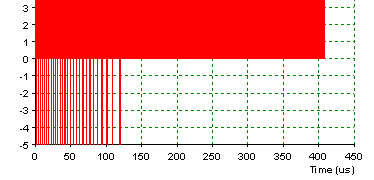

该spikey，缓慢的初始斜坡是在相位检测器是循环滑移保存此跟踪用于比较后的相位检测器的输出如下所示：

需要注意的是短暂的周期滑动部分中甚至有负脉冲，这些都是由于反间隙脉冲的影响。

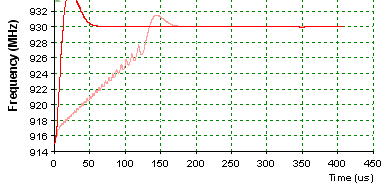

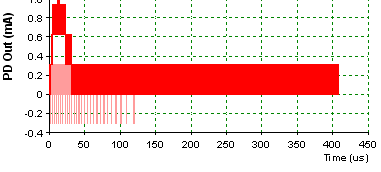

如果现在选择312.5uA的电荷泵电流，保存为以后的比较相位检测器输出走线，然后打开CSR可以得到以下的瞬态。

请注意，没有周跳发生，并且该锁定时间要快得多。这是在不切换环路带宽来实现，或者实际上使环路滤波器的任何变化。你会得到警告406进行说明。
