WinTopo Pro(光栅图像转换矢量图像工具)

WinTopo Pro这工具真心不错，它专门处理光栅图和矢量图的转换。光栅图就是咱们常见的像素图，放大容易糊，而矢量图是靠数学公式画的，怎么放大都清晰。这款软件能直接把扫描的地质图、工程图转成矢量格式，方便在AutoCAD或中望CAD里用，这点对搞设计的人来说太实用了。 操作上挺简单的，打开图片后，能像用PS一样调亮度、对比度，还能祛斑、修剪。最爽的是它有一键矢量化功能，按F10就能自动转，省时省力。我试过处理一些老图纸，效果出乎意料的好，边缘抓得准，圆弧也平滑。快捷键也多，比如Ctrl+Z撤销，Alt+G转灰度，用熟了效率飙升。 软件基于Zhang-Suen和Canny这些算法，技术底子硬，还能处理彩色图像转成彩色CAD图，这功能在其他软件里真不多见。它支持的格式也全，TIFF、JPEG、PNG都行，输出DXF也没问题。更新后还修复了Bug，支持更高位深的RGB图，用起来更稳了。总的来说，如果你经常需要把扫描件或照片转成可编辑的矢量图，WinTopo Pro绝对是值得试试的利器，能省不少手工描图的功夫。

WinTopo Pro是一款强大的光栅转矢量工具，它可将光栅图直接转换为矢量图形。光栅图是由像素构成的图形，它的缺点在于缩放时会失真，这种格式的图适合存储图形不规则，而且颜色丰富没有规律的图；矢量图是根据几何特性来绘制图形，矢量可以是一个点或一条线，矢量图只能靠软件生成，文件占用内在空间较小，同时由于这种类型的图像文件包含独立的分离图像，因此它可自由无限制的重新组合，矢量图的优点就在于放大后图像不会失真，且和分辨率无关。WinTopo Pro的主要功能就是将光栅图像中的单线和多条线转换成相应的矢量图形，并同时可转换扫描的地质图或者工程绘图，且转换后的矢量图形可用于AutoCAD和中望CAD等CAD工具软件使用。

WinTopo Pro(光栅图像转换矢量图像工具)使用教程

1、打开安装包，直接运行“Topo.exe”即可使用，已注册汉化

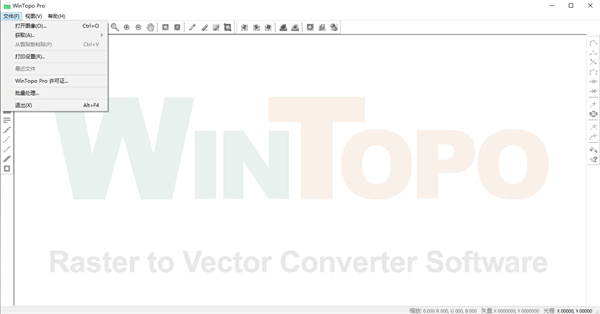

2、点击文件-打开图像，打开需要编辑的图片

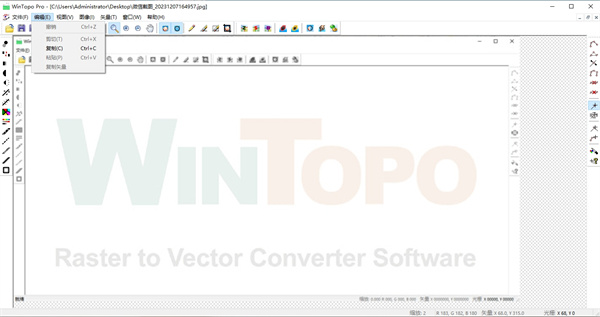

3、打开之后，选择“编辑”，可对图片进行撤销、剪切、复制等操作

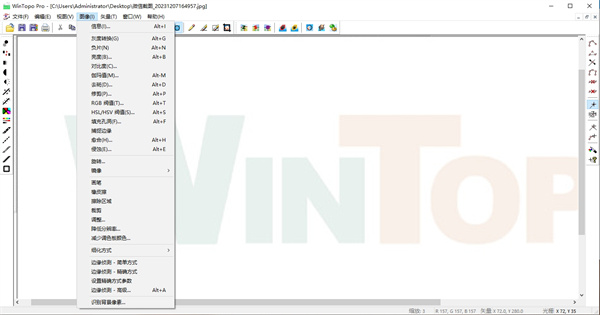

4、点击“图像”，可对图像进行多种处理，如灰度转换、负像、亮度、对比度、祛斑、修剪等调整，或可打开笔刷、橡皮擦等工具，或可进行边缘捕捉、填充孔洞及其他细化处理

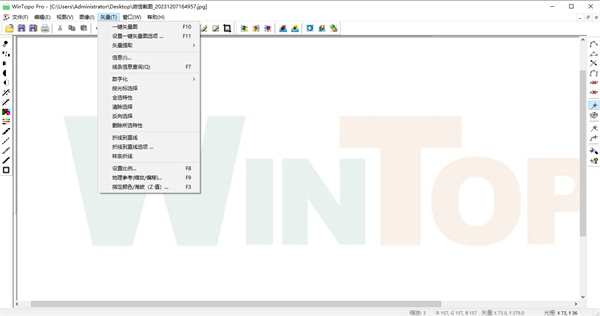

5、点击“矢量”-“单键矢量图”，可将目标文件转换成矢量图形

6、点击“矢量”-“单键矢量化选项”，可对要转换的矢量图像进行细节化设置，包括细化方式、边缘侦测、背景、圆弧等等

7、完成之后，选择“文件”—“保存矢量文件为”选项，保存类型可选取为DXF格式

WinTopo快捷键

撤销 Ctrl+Z

剪切 Ctrl+X

复制 Ctrl+C

粘贴 Ctrl+V

信息 Alt+I

灰度转换 Alt+G

亮度 Alt+B

伽马值 Alt+M

祛斑 Alt+D

修剪 Alt+P

RGB阙值 Alt+T

填充孔洞 Alt+F

愈合 Alt+H

单键矢量图 F10

单键矢量图选项 F11

线条信息查询 F7

设置比例 F8

WinTopo Pro(光栅图像转换矢量图像工具)介绍

1、wintopo pro具有一键矢量化，全自动化，易于使用。

2、很多微调选项有经验的用户。

3、wintopo pro基于栅格矢量化建立的研究成果。既 Zhang-Suen 和 Stentiford 方法，以及边缘检测的Canny算子方法。

4、与最新研究成果增强给你最好的结果。

5、电弧认可。光滑圆弧装配到图像的弯曲部分。

6、WinTopo临vectorises彩色图像变成彩色的CAD图纸。你不会找到这个功能在其他系统中！

7、wintopo pro具有功能强大的地理配准功能可确保您的载体将被缩小，旋转，平移和倾斜校正到正确的坐标准备好您的CAD / GIS/数控系统。

8、Digitising和矢量编辑。

9、你可以指定级别，以准备输出到3D的CAD/ GIS系统的载体。

10、许多图像预处理功能，帮助您从您的图片得到最好的。

11、wintopo pro是一个非常快速和高效的系统。在几分钟或几秒钟处理大图像。

12、wintopo pro是一个综合，全面的帮助工具。

软件特色

1、一键矢量化，全自动化，易于使用

2、基于栅格矢量化建立的研究成果，采用Zhang-Suen和Stentiford方法，以及边缘检测的Canny算子方法

3、与最新研究成果增强给你最好的结果

4、可扫描旧的平面图，存档的图纸甚至照片

5、可将来自扫描仪或者其它数据源的图像转化为可用于CAD，GIS以及CNC系统的矢量图

6、可将它们转化为可使用的CAD数据

7、可以TIFF，GIF，JPEG，PNG或BMP格式存储

8、任何图像都可以通过WinWinTopo Pro转化成DXF或者其它矢量文件格式

9、对于图形拥有多种的模式如：灰度转换、负像、亮度/对比度的调整，还拥有祛斑、修建、阀值、填充孔洞、捕捉边缘等类似Photoshop的功能效果

10、拥有镜像、笔刷、橡皮擦、区域擦除、剪裁、降低分辨率、边缘侦测等这些丰富的功能

更新日志

v3.531版本

1、修改Bug

2、支持新格式，如ARC、DXF

3、支持输入高达24位RGB格式

4、增加全新检测方法-Canny方法
