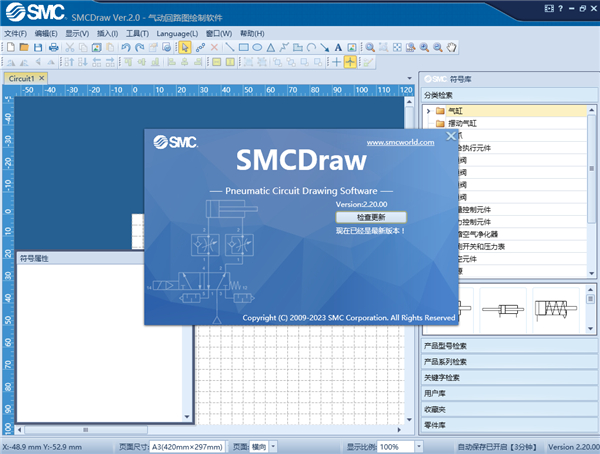

SMCDraw

这SMCDraw软件确实挺实用的，它就像个专门给气动工程师准备的智能画板。你想想，画气动回路图最烦人的就是找元件符号，但这个软件里头直接塞满了各种现成的原件，你只需要用鼠标拖拽一下，比在纸上手绘快多了，效率提升不是一星半点。我特别喜欢它那个检索功能，不管是按型号、系列还是直接搜关键字，都能迅速把想要的阀或者气缸找出来，不用在一堆文件里翻箱倒柜。而且它还能在已经连好的管路中间直接插符号，或者把弯弯曲曲的管子一键拉直，这种细节处理真的太懂工程师的痛点了。对于咱们这种经常要出图的人来说，它还能自定义元件符号，把常用的特殊零件存进库里，以后画图就像搭积木一样顺手。虽然刚开始上手可能得适应一下它的操作逻辑，但一旦熟悉了，你会发现它不仅能画直线、矩形，还能微调对齐，做出来的图纸既专业又美观，绝对是搞气动设计时离不开的好帮手。

SMCDraw是一款功能强大、实用性强的SMC气动回路绘制软件。SMCDraw软件内置大量常见的气动回路图制作原件，在使用过程中，可以非常方便快捷地使用拖拽方式，这样可以更好的帮助用户来进行气动回路图的绘制,也可以为专业人员提供气动回路画图软件。为了制作回路图，可以在符号库中检索符号，用户可以使用符号制作工具、零件库、符号库及回路库，新的符号也可以保存着用户库里面，这样就会方便您的使用，从而提高制图工作效率。

功能特色

1、检索符号

为了制作回路图，在符号库中检索符号

检索方法可以分为分类检索、型号检索、系列检索和关键字检索四种方式

2、在图纸上显示符号描述

在图纸上显示符号或图形的代号（Code）、名称和型号

3、配管中插入符号

在已经配管连接的符号间插入其他符号

只在符号有两个连接点时可以使用

用分类检索方式在符号库中检索速度控制阀

4、拉直配管

将配管的转折部分拉成直线

5、弯曲配管

在配管的直线部分增加弯曲部分

6、更改配管布局

更改已连接的配管的布局

7、用配管连接符号

用配管连接符号的连接点

8、绘图

绘制直线、矩形、椭圆形等图形

9、视图前后移动

在多个符号、图形重叠显示时，更改显示顺序

10、取消组合

解除多个符号、图形的组合

11、组合

将多个符号和图形组合在一起

12、微调符号、图形

对符号和图形位置进行微调

13、对齐符号、图形

将符号、图形等间距排列，应选择3个以上符号或者图形

常见问题

smcdraw 怎么自定义元件符号？

一般1口为进气口，与进气口同侧的为排气口（3、5口），2、4口为与气缸相连接的出气口。SMC气动服务网上气动元件符号图。
