GearTrax齿轮设计插件

我得说，GearTrax这软件真是齿轮设计的神器，它把复杂的参数计算和三维建模整合得特别顺手。你只要输入几个关键数据，它就能自动算出齿高、直径这些细节，还能直接在SolidWorks里生成带装配体的模型，省去了手动建模的麻烦。最让我惊喜的是它支持各种齿轮类型，从直齿轮到蜗轮，甚至凸轮设计都能搞定，这对搞机械设计的人来说太实用了。软件界面也挺友好，虽然有些帮助文档得切换到英文版对照，但整体操作逻辑很清晰。我觉得它最大的优势就是精度高，渐开线齿廓能直接导入草图，避免了设计误差。而且它还考虑了不同国家标准，比如英制和公制切换，这对做外贸设备的工程师特别贴心。虽然教程里提到有些模板文件是只读的，但日常使用完全够用。总的来说，这软件就像个智能助手，把繁琐的计算活儿全包了，让设计师能专注在创意上，确实值得下载试试。GearTrax是一款功能十分强大的齿轮设计辅助软件，通过该软件的可扩展性的可图形屏幕、自定义界面、更改数据和图形屏幕颜色和字体等主要功能，可以轻松的满足不同设计人员的设计需求，从而来最大化的帮助用户完成齿轮设计。不仅如此，GearTrax为了方便用户的设计，还特地提供了自动计算功能，该功能可支持创建CAD装配体以及创建文本和CSV数据集，也支持快速的计算出齿轮大小、齿高、大直径、小直径等信息，以此使得用户们再也不用担心数据不精确、装配体不拟真等问题。GearTrax正是凭借着其简单易用、丰富且强大的功能以及超拟真的设计模型等优势，广受业内用户的青睐。欢迎有需要的朋友免费下载使用！

GearTrax功能

可以帮助设计人员使用系统所需的动态运动控制参数，为几乎每种类型的凸轮创建实体模型。其功能包括：
1、圆柱凸轮。
2、平板（又名磁盘）凸轮。
3、线性凸轮。
4、在中心翻译。
5、偏心翻译。
6、摆臂。
7、用于NC控制的制造模块。

GearTrax使用教程

一、【GearTrax怎么快速进行齿轮设计】

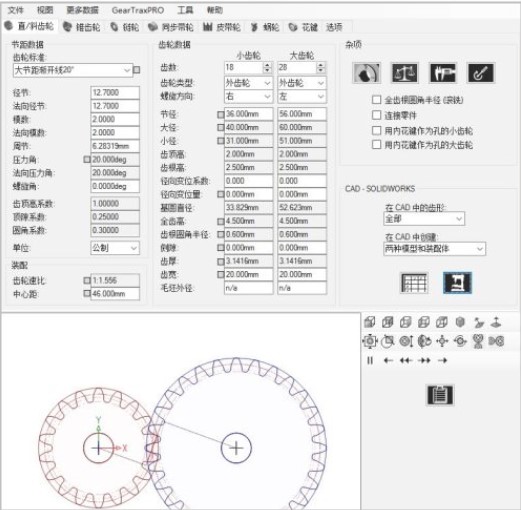

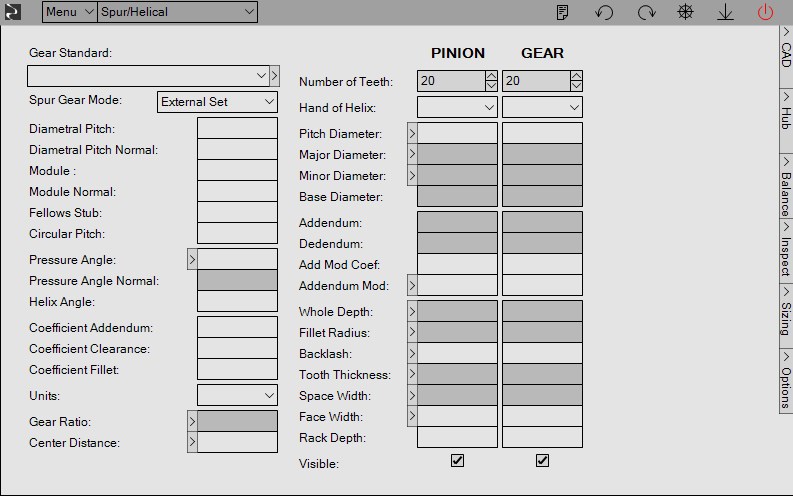

1、打开软件后的界面，如图，软件功能包括直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮。

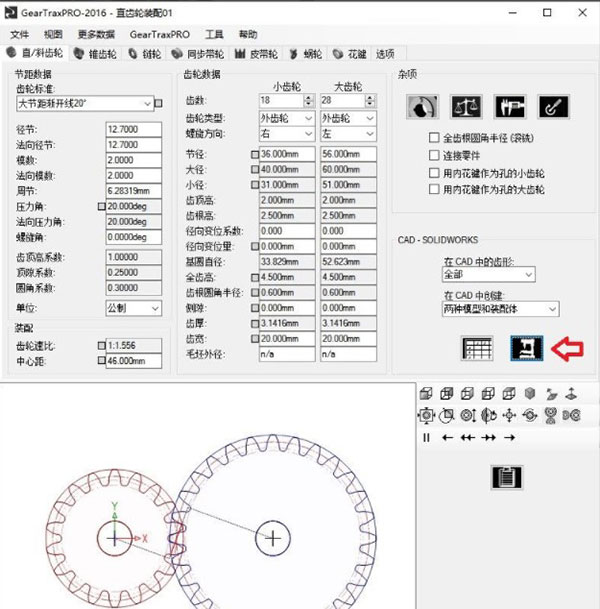

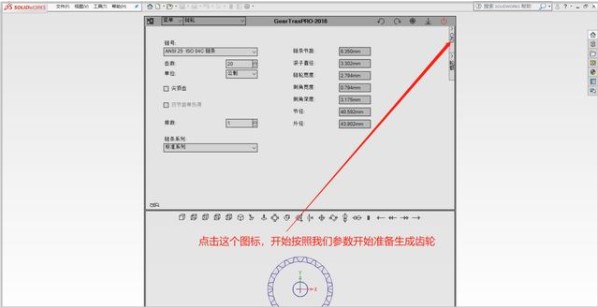

2、如图，对各种参数进行设置后，点击红色箭头处按钮，即可在Solidworks中自动生成模型。

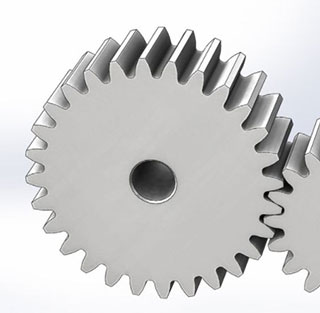

3、生成后的模型如图，包括装配体。

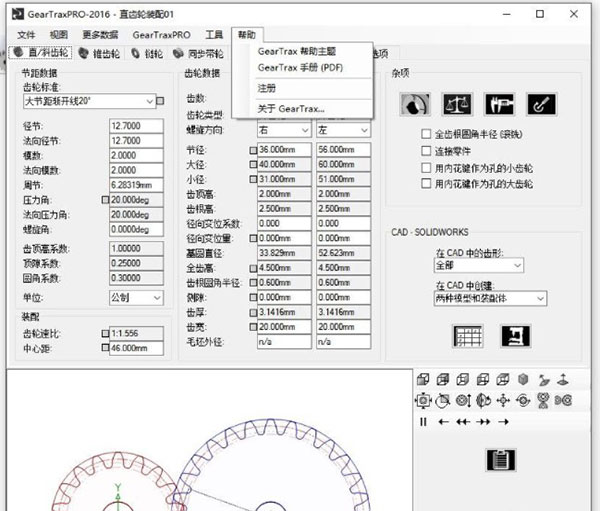

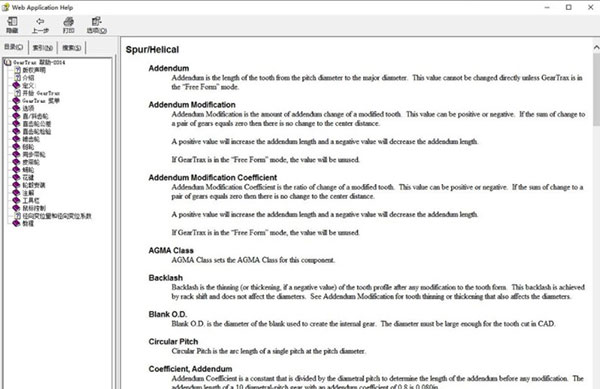

4、如果对于这些参数不是很理解，则点击 帮助-GearTrax帮助主题。

5、在帮助主题中有对各个参数的说明，这时发现软件还需要改回英文版才能对应起来的话，则打开英文版软件。一般来说，安装目录下面，GearTrax-zh-CN是中文版，而GearTrax就是英文版了。

二、【GearTrax如何画齿轮】

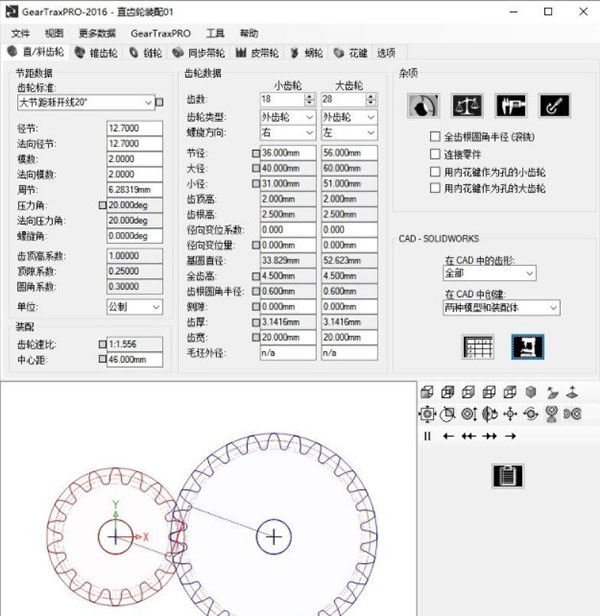

1、进入软件后，我们双击鼠标打开，或者右键鼠标，选择打开。

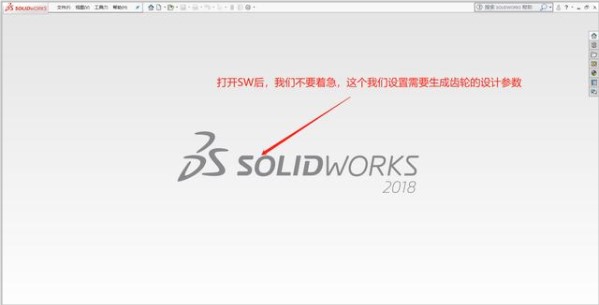

2、现在我们打开我们Solidworks软件。

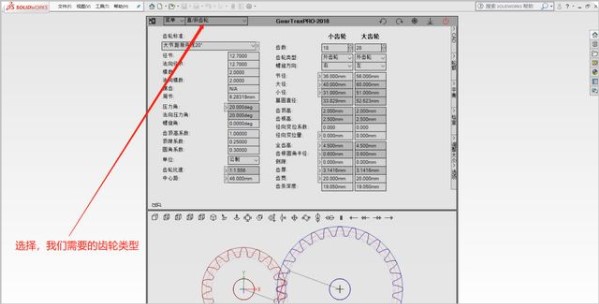

3、打开后Solidworks软件后，我们回到插件GearTrax设置界面中，选择，齿轮类型。

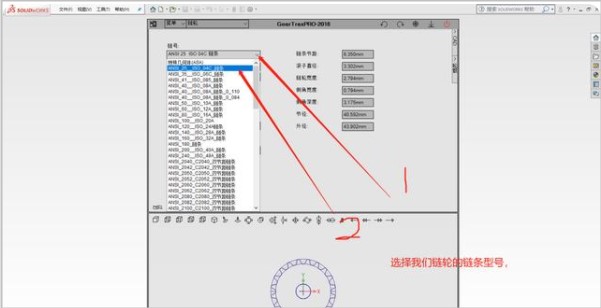

4、我们选好齿轮类型后，接着我们选择链条类型。

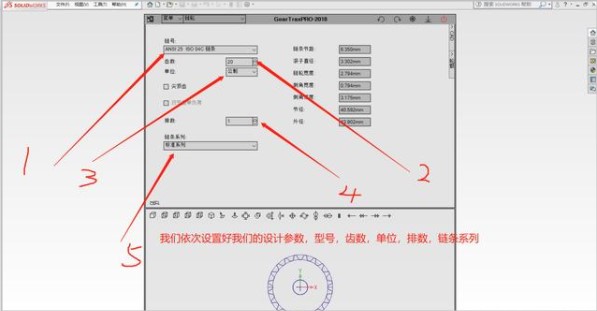

5、设置好链条型号后，我们设置其他参数。

6、设置好后，我们点击CAD生成我们齿轮。

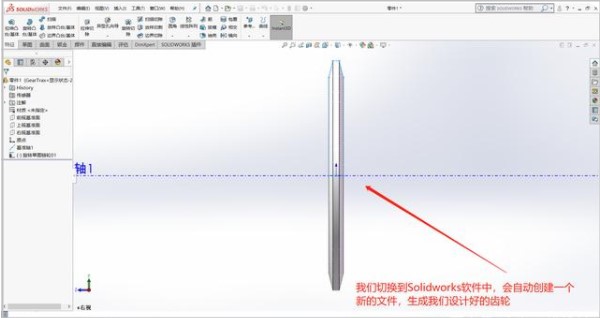

7、回到Solidworks软件后，会自动打开一个文件，执行命令即可。

软件特色

1、CAD版本
定义版本的CAD CAD版本，当它是一个geartrax使用运行作为一个插件。这个选项是不可用的时候，geartrax是运行作为一个插件。这个值保存为默认的下一次geartrax是开始。
2、渐开线知道素描
“知道determines渐开线渐开线检查盒素描草图，如果要创建一个锚（或固定）的约束。这是防止不想要设置的unintended草图实体与虚拟鼠标。这个值保存为默认的下一次geartrax是开始。
3、文件的模板组装
模板文件，模板文件和组装的显示器是用来创建一个新文档时，组装到CAD中。这是一个只读的值。集的位置和名称的模板文件中的菜单项→组装模板geartrax CAD文件……保存为默认值时geartrax for the next是开始。
4、模板文件的组件
模板文件和模板文件的一个组件用于显示文档中的一部分，当创建一个新的CAD。这是一个只读的值。集的位置和名称的模板文件中的菜单项geartrax CAD组件模板文件>……保存为默认值时geartrax for the next是开始。

软件优势

1、直观易用，功能强大；真正的精确渐开线齿廓，渐开线齿廓曲线可导入SolidWorks草图。
2、英制径节 和公制模数可选；支持主要工业国家标准。
2、变位量自动计算；真正的精确 渐开线齿廓。
3、支持塑料齿轮设计标准；具有ANSI和BS（ 英国标准）米制键槽选项。
4、齿轮所有参数均可由用户控制。
5、渐开线齿廓曲线可导入solidworks草图，单个齿实体可以加入已有prt文件。
