纬地公路与铁路路基设计软件

这款纬地公路与铁路路基设计软件，确实是个挺厉害的工具，专门搞公路和铁路路基设计的。它不光能做路基横断面的详细设计，还能处理支挡构造物，功能覆盖很全。我看了下，它跟纬地其他软件是同一个核心，用的是三维道路设计技术，这样路幅超高、加宽这些数据算起来就特别准，不用手动反复录入，省了不少麻烦。 软件里模板定制功能挺灵活的，不管啥项目需求都能适配，国内外工程都能用。它提供的设计工具很精确，路基横断面和挡墙设计都能细化到细节。我觉得这对搞工程的人来说太实用了，不管是规划公路还是铺铁路，都少不了它。 具体功能上，它能做路基横断面设计、支挡防护布设，还能统计工程量，支持各种类型的挡墙，像重力式、仰斜式这些都有。路幅型式和宽度变化也能支持，整体式、分离式断面都行，多级填挖方边坡变换也没问题。适用范围广，公路、铁路、厂矿道路、城市道路都能用，确实能提高设计效率。 跟纬地系列软件集成度高，直接基于项目数据做横断面和挡墙设计，省了大量基础数据录入，交互设计变得简单。横断面智能模板设计技术挺先进，能自动戴帽，包括超高加宽、边坡设计这些，还能自动出图和统计工程量。模板自定义功能也很强，内置多种模板，能编辑修改，支持不同语言和设计习惯，海外项目用起来方便。 断面样式复制粘贴功能能快速修改设计，提高效率。预览功能很直观，设计完模板能直接看横断面戴帽效果，挡墙布设时也能实时预览变化，方便合理化设计。通用图设计功能内置大量挡墙图库，能直接套用，还能自定义扩充，适合常规项目。 交互式动态布设功能让挡墙平立面设计更灵活，鼠标拖动就能调整位置和墙高，实时刷新信息，支持多种墙底纵坡模式。挡墙验算功能能做抗滑、抗倾覆验算，自动出计算书，还考虑地震、浸水影响，挺全面的。 图表统计输出功能能自动出各种图纸和表格，像横断面图、土方计算表、挡墙布置图这些，批量处理很方便。BIM设计平台支持全三维正向设计，横断面调整模型实时更新，还能剖切查看变化，为BIM交付创造条件。 更新到v5.0.8版本后，支持Windows11和CAD 2023，还移植到中望CAD 2023，兼容性更好了。集成了新国标GB5768.2-2022，标志版面全面更新，增加了新样式，调整了尺寸和文字，删除了旧版面。标志模板自动布设功能也修改了，匹配新国标，参数配置文件扩展性增强，能自由定义特殊版面。还增加了标志备注功能、外框圆角设置、尺寸标注精度设置这些细节优化。 数据文件检测功能避免了因缺少文件导致系统不能用的问题。BIM平台优化提升了标志、标线、安全设施的设计效率。根据用户反馈，修正了很多问题，比如护栏单重数据、指路标志方向标识、边线停靠站宽度这些，还修复了标线、轮廓标、防眩设施、界碑等偶发计算错误，优化了绘图方式，避免重复绘制。软件稳定性和流畅度都增强了，用起来更顺手。

纬地公路与铁路路基设计软件是一款由纬地软件精心打造的大型辅助设计软件系统，又叫：纬地公路与铁路路基CAD系统，专为公路和铁路路基工程的设计需求而设计。该系统包含了路基横断面详细设计和支挡构造物设计两大模块，能够满足各类工程项目和复杂设计需求。并且，纬地公路与铁路路基设计系统与纬地其他系列软件共享同一核心，采用了先进的三维道路设计技术，保证了路幅超高、加宽、设计标高等数据的高度准确性。同时，系统与其它基础数据文件实现了无缝结合，无需繁琐的数据录入，实现了真正意义上的路线、路基、挡墙、土方计算等功能的融合。

纬地公路与铁路路基设计系统具有强大的模板定制功能，可以根据不同项目的需求进行定制，满足国内外各类工程项目的设计要求。系统提供了精确的设计工具和功能，支持细节化的路基横断面设计和支挡构造物的设计。无论是规划公路还是铺设铁路，纬地公路与铁路路基设计软件都是不可或缺的设计工具。有需要的朋友欢迎下载体验。

纬地公路与铁路路基设计软件功能介绍

1、【主要功能与应用范围】

提供路基横断面设计及支挡防护构造物布设、绘图、工程量统计的功能；支持重力式、仰斜式、衡重式等路肩墙、路堤墙、路堑墙、护面墙和坡脚小矮墙，以及部分新型、轻型挡墙设计等；支持各种路幅型式和宽度变化，支持整体式与分离式断面；支持多级填挖方边坡变换，支持路基结构层与垫层等的频繁变换的路基设计需求；适用于各等级公路、铁路、厂矿林区道路、城市道路的路基设计，可显著提高路基设计效率。

2、【系列软件集成】

与纬地系列软件高度集成，可直接基于“纬地道路三维集成CAD系统”的项目数据进行横断面设计、挡墙设计，体现了横断面和挡墙交互设计的新思路，省略了大量繁琐的基础数据录入工作，使得横断面和挡墙交互设计简单易行。

3、【横断面智能模板设计功能】

横断面智能模板设计技术：即模板设计技术和模板绘图技术；根据程序定义的各种横断面组件，以图形化自定义的方式拼装组成标准横断面设计模板，系统根据设计模板自动进行横断面戴帽，包括路基超高加宽设计、填挖方边坡设计、清表、挖台阶、边沟排水沟设计；采用模板绘图方式可自动绘制各种样式的横断面图，并自动统计输出各类工程量。

4、【模板自定义功能】

提供各类复杂横断面设计的绘图模板及其自定义功能，系统内置多种样式的绘图模板，可基于此进行自定义编辑修改或重新定制；支持各种设计习惯和成果表达方式，支持多种语言文字。该技术极大地满足了各类海外工程项目中，对不同语言文字、不同设计习惯、不同图纸表达样式的实际需求。

5、【断面样式复制粘贴功能】

提供横断面设计样式复制粘贴功能，可对横断面设计样式进行快速复制、批量粘贴等操作，粘贴过程中可选择全部样式粘贴或局部样式粘贴，极大提高了横断面设计修改的工作效率。

6、【断面预览功能】

提供横断面、挡土墙设计预览功能，即用户在编辑和定制标准横断面模板完成之后，可通过预览功能逐一浏览该区域横断面戴帽子后的实际情况，或在挡墙纵向布设过程中实时预览路基挡墙的横断面变化情况，为路基的合理化设计提供直观可视化的技术条件。

7、【通用图设计功能】

内置大量挡墙通用图库（标准图库），支持直接套用通用图的快速设计模式，满足常规项目的设计需求；提供自学习式的挡墙通用图库，支持用户对通用图库的自定义扩充和编辑修改等功能。

8、【交互式动态布设功能】

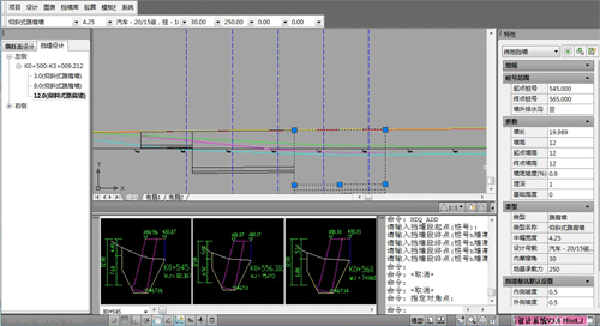

提供各类型挡墙的平、立面动态交互式布设功能；支持通过鼠标拖动调整挡墙分段位置、墙高变化，同时实时刷新墙底埋置深度和墙底高程等信息；支持多种墙底纵坡变化模式，包括水平、给定坡度或随路线纵坡等。

9、【挡墙验算功能】

提供对多种通用型挡土墙的稳定性验算功能；可快速完成常规类型挡墙的抗滑、抗倾覆验算，并自动输出计算书；支持地震、浸水等因素对挡墙稳定性的影响。

10、【图表统计输出】

自动绘制横断面设计图、边坡坡面草图、自动计算输出土方计算表、横断面表、边沟统计表、排水沟统计表、边坡坡面统计表等数量表；自动批量绘制项目全线（或分段）挡墙平立面布置图、横断面布置图；并输出各类型挡土墙的圬工数量表及路基防护工程数量表等。

11、【BIM设计平台】

提供独立的工程BIM设计平台（BIM设计端），支持道路路基全三维BIM正向设计功能，实现横断面设计与BIM模型之间的实时关联与互动优化设计；随着横断面的调整，路基BIM模型实时更新；支持多种可视化浏览方式；支持用户对路基横断面各部件设计的合理性检查；支持多种方式的BIM模型剖切功能，实时剖切显示路基横断面变化。

12、【BIM建模功能】

提供路基横断面BIM自动建模和属性关联功能；可自动构建路基BIM模型，并自动为各类模型和部件添加属性信息，为工程BIM交付创造条件。

更新日志

v5.0.8版本

一、升级支持最新的计算机操作系统——Windows11（中文版）

二、支持最新的CAD软件环境——CAD 2023版本（64位，中文版）

三、移植开发支持最新的国产CAD平台——中望CAD 2023版本（64位，中文版）

四、集成新国标GB5768、2-2022交通标志全部内容；全面修改交通标志版面；增强特殊类型版面的自由定制功能；另外新增多项增强设计功能。

1、针对新版国家标准 《GB5768、2-2022 道路交通标志和标线第2部分：道路交通标志》中的标志版面要求，对标志版面进行了整体更新和调整，定制调整标志版面四百多个。增加了新的标志版面样式，更新了标志图案样式和颜色，调整了标志版面尺寸、文字高度、文字间距、标志编号名称等数据，并对一些不再适用的旧标志版面进行了删除整理。

2、根据新国标的相关要求，全面修改标志模板的自动布设功能，与新的标志模板匹配对应。

3、根据新国标的相关内容，全面修改扩充了各类型标志版面尺寸参数配置文件（标志尺寸、ini），增强了文件的扩展性，可满足用户自由定义各种类型特殊版面的设计需求。

4、增加标志备注功能，在每一个标志上增加了参数备注功能，并增加关键字[BZBEIZHU]，可在标志平面图中使用该关键字进行标志的各种备注。

5、标志版面外框增加了可分别对三层外框设置不同圆角半径的功能。

6、对于标志结构图的绘制，增加了对尺寸标注精度的设置功能。

7、增加了对于不同标志类型的速度对应字高配置文件的设置功能，用户可自由定义各不同类型标志的速度和字高的对应值。

8、标志版面的备注配置文件中增加颜色表设置，当程序自动提取标志版面颜色时，优先从此表中提取。

9、增加了自动检测纬地数据文件是否可用的功能，避免了因缺少相关文件导致系统不能正常应用的问题。

10、全面集成最新优化改进的纬地工程BIM设计平台，大幅提升标志、标线、安全设施等的BIM正向交互式设计效率。

五、吸纳各地用户使用意见和建议及时进行修改完善，增强系统稳定性和流畅度等。

1、修正护栏通用图中的部分波形梁板的单重数据。

2、根据新标准的规定，修改指路标志版面外框的方向标识，去掉方向箭头，重新调整标志文字。

3、修复路边式停车站的边线停靠站宽度参数修改无效的问题。

4、修复有些单虚线标线在设置参考线时偶有出现异常的情况。

5、修复虚实标线自动布设时，在某些项目偶有计算出错的问题。

6、修复轮廓标自动布设偶有间距计算出错的情况。

7、优化绘制标线平面图功能，调整为绘制时自动清除上一次绘制实体的方式。

8、修复当用户手动填写标志版面单重数据时无效的情况。

9、优化调整安全设施的平面绘图方式，调整为输出普通CAD绘图实体，且自动清除上一次绘制的实体。

10、修正在标线自定义设置了突起路标而在工程数量表中没有统计的问题。

11、修正了护栏通用图中工程数量表部分数据统计输出的问题。

12、修复防眩设施自动布设位置偶有计算出错的情况。

13、修复界碑自动计算和布设偶有出现异常的情况。

14、修复了用户选择修改钢筋级别符号时偶有显示乱码的问题。

15、修复了方形门架立柱间距偶有计算出错的情况。

16、优化了标线类型自定义功能、避免了用户新增标线类型保存名称相同的问题。

17、完善了自定义标线类型的功能，对于用户自定义增加新的标线类型后，排除了打开老项目重新布设标线出现异常的情况。

18、增强了标志版面的参数备注功能，增加了对于单柱双面式标志版面的参数备注保存的功能。

19、修复了软件加密套件需要刷新时出现错误提示的问题。
