ETAP电力系统仿真软件

ETAP这软件真是电力工程师的神器，它不光是个计算工具，更像一个全能的电力系统大脑。从发电到配电，甚至工业电气的方方面面，它都能搞定。我个人觉得最牛的是它能把实时监控、控制和模拟全集成在一起，让复杂的电力系统自动化运行变得特别直观。 软件里那个基础包就像个开放的工程数据库，能让你随便生成和修改模型，搭个三相或单相的交直流系统单线图简直轻而易举。元件库也特别全，数据都是基于厂商验证的，做设计选型时特别放心。 这次更新的功能更是让人眼前一亮。比如弧闪分析，直接支持最新的IEEE 1584-2018标准，还能图形化展示保护设备的动作序列，这对现场安全太重要了。还有那个NetPM平台，允许多人同时协作建模，能省下几百个小时的工时，对我们这种团队项目来说简直是救星。 接地网设计能根据土壤电阻率测试数据来建模，做安全评估更精准。绘图管理器也升级了，能批量导出到Excel和PDF，省去了手动整理报告的麻烦。最让我惊喜的是居然有了手机App etapAPP，现场采集数据能直接同步到电脑，再也不用在工地和办公室之间来回跑腿传数据了。 高压弧闪分析现在也集成进去了，从1kV到800kV都能覆盖，完全符合OSHA和NESC要求。轨道电力分析eTraX模块也增强了，连自动人员搬运工具都能仿真，做轨道交通项目时肯定用得上。 GIS地理空间图导入支持更多格式了，像ESRI、Excel这些都能直接用，数据整合方便很多。单线图的显示效果也更好，分辨率更高，设备电缆还能批量复制粘贴，操作效率提升明显。 Python脚本支持也是个亮点，能直接链接工程数据库生成合并报告，配合Excel模板做数据分析简直如虎添翼。数据交换界面DataX也加强了，连SKM PowerTools这种老软件的转换工具都有，兼容性做得真到位。 硬件方面，RTU可编程控制单元与ETAP实时集成，还支持IEC 62351网络安全标准，这对智能变电站和馈线自动化来说非常关键。PSMS电力系统监测模拟平台能提供事故回放和态势感知，让运维人员对系统状态了如指掌。 智能甩负荷ILS和配电甩负荷DLS这两个功能，能根据系统扰动类型和位置自动优化减载策略，对保障电网稳定性帮助很大。ADMS高级配电管理系统把SCADA、DMS、OMS全整合了，故障定位和开关指令确认都变得特别智能。 eSCADA的模型驱动控制界面也很友好，基于Web的数字仪表盘让远程监控变得简单。微网控制系统MicroGrid更是把分布式能源管理得井井有条，硬件闭环验证和实时分析控制让小型能源系统运行更可靠。 通讯协议方面，IEC 61850、Modbus、DNP 3这些主流协议都支持，连OPC UA和ICCP也有，系统集成时基本不用愁协议不兼容的问题。总的来说，ETAP这次更新把电力系统分析、设计、运行、维护的全流程都覆盖了，功能强大又接地气，绝对是电气工程师值得深入研究的工具。

ETAP是一套交流和直流电力系统完全综合的分析工具，也是一款功能全面的综合型电力、电气计算分析软件,作为完全集成化的企业专业软件，ETAP已经成为实时智能的电力管理系统，用来监测、控制、模拟电力系统运行，使电力系统自动化的同时更加最优化，能为发电、输配电和工业电力、电气系统的规划、设计、分析、计算、运行、模拟提供全面的分析平台和解决方案。ETAP基础包是软件的一套核心工具，嵌入到分析模块中，并且是开放的工程数据库，可以生成、合并、用户自定义，还可以管理系统模型。ETAP核心工具能够帮助用户利用无限制的母线和元件快速而简单地搭建三相及单相的直流和交流系统单线图，元件包括仪表设备和基础设备元件。基于设备厂商公布的数据，工程数据库提供完整的验证和确认数据。基础包包括一个智能单线图、元件编辑器、配置管理器、报告管理器、工程及案例编辑器、多维数据库、主题管理器、数据交换、用户权限管理器。嵌入的分析模块如电缆载流量、电缆容量、传输线常数，提供集成并独立的计算功能来设计、分析和设备选型。

ETAP安装教程

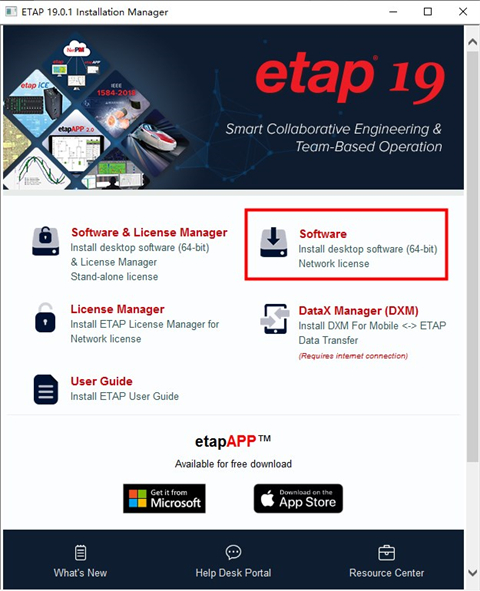

1、双击ETAP1901EN.iso加载镜像文件，双击ETAPINSTALLER.EXE，如下图所示，开始安装软件；

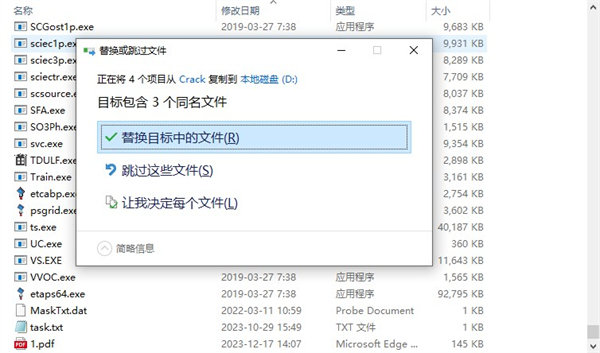

2、等待安装完成后，复制patched下的文件到软件安装目录下替换文件；

3、软件安装完成后，

ETAP19功能

1、弧闪1584 扩展并遵从最新的行业方法

设计者和工厂操作员使用最新的弧闪数据模型来评估和遵照保护和安全规范

√ IEEE 1584-2018 – 弧闪危害计算

√ 配有模块和配置的综合性设备外壳

√ 最严重过情况识别的弧闪分析器和数据导出

√ 图形化显示保护设备动作序列

√ 通过光探测、压力和操作延时减轻弧闪

2、NetPM™ 网络工程建模和管理-同时建模和分析

这个高效的多用户平台为项目执行和管理节省了数百个工作小时。NetPM 允许用户同时协作建模、分析、管理、检测和控制电力系统

为工程师和管理者设计的智能化平台

√ 在本地网络或云计算中基于团队的工程协作

√ 具有多维数据库的服务器-客户端应用程序

√ 自动按需与他人工程同步

√ 用于审核和批准的信息交换管理

NetPM通过在具有相反需求(如规划、保护、安全、稳定和操作组)的多个工程规程之间共享信息，提供更好更快的项目传递

3、接地网 基于土壤电阻率测试的接地网设计

使用地面电阻率计算器将现场测量数据转换成适当的土壤模型，并在集成应用程序中执行安全评估。使用行业标准和方法推导出准确的土壤模型和经济设计

√ 使用现场电阻率测量值估计土壤模型

√ RMS错误报告和比较

4、绘图管理器 高级的多研究绘图

提高的绘图和视图包括可定制的模板和批导出

√ 图表和绘图管理

√ 绘图风格和界面模板

√ 自动比较连续研究

√ 批量导出到Excel和PDF

5、弧闪计算器 快速“假设”场景和即时结果可视化

基于 IEEE 1584-2018, IEEE 1584-2002, BGI/GUV-I 5188 (DGUV-I 203-078), 高压弧闪等多个或多个“假设”场景的快速结果和快速评估

√ BGI/GUV 5188 E 德国标准，图形化弧闪计算器

√ IEEE 1584-2018 标准，图形化弧闪计算器

√ DC 弧闪图形化弧闪计算器

√ HV 弧闪 依从OSHA 图形化计算器

6、etapAPP™ 手机现场数据采集和同步

当你在收集数据时，速度、环境、整体和稳定性真的很重要。这次更新为iOS和Windows平台带来了继电器、复合网络、注释、地理位置等功能

√ 用于数据采集和同步到ETAP的只能手机App

7、弧闪™ 高压弧闪

在符合OSHA和NESC要求的集成应用程序中，使用单一模型对运行在1kv到800kv之间的输配电设施、工业和可再生电力系统进行弧闪分析

√ 线-地，线-线，三相弧闪

√ 遵从OSHA 1910.269

√ 箱中弧闪- 15 kV 到 36 kV

8、eTraX™ 交直流轨道电力分析牵引和信号系统

对列车系统建模和仿真模块进行了重大改进，包括符合EN 50388的要求，对自动人员搬运工具(APM)进行了仿真，并扩展了用于轨道安全分析的接地方法。新集成的现有地理空间陆基数据导入工具大大缩短了工程部署时间

√ BS EN 50388 轨道应用

√ 电力供应、变电站和轨道车辆互操作性

√ 模型和分析三相轨道牵引-人员搬运工具

9、GIS 电气智能化地理空间图 增加导入和提高数据教官格式支持

√ ESRI®

√ MS EXCEL®

√ GE Smallworld™

√ CIM, XML, KML

√ MultiSpeak®

10、One-Line 智能化图形单线图

连续提高的ETAP智能化单线图视图平台

√ 更高分辨率显示

√ 对齐网络

√ 内联远程连接器插入

√ 设备电缆批量复制粘贴

11、ETAP 应用 应用环境提高

在重要的、使用频率多功能的性能和速度的增加

√ 快速的计算速度

√ 输出去结果到SQLite

√ 多语言发布

12、Star™ 设备保护和培训/选择性

ETAP Star提供故障排除错误跳闸、继电器误操作和误配合的洞察

√ 用报告比较基础和修订版本的设备定值数据

√ 固态脱口单元

13、StarZ™ 阻抗继电器保护和配合/选择性

StarZ™ 系统保护和配合软件模拟特殊模型的保护设置和功能，包括距离，方向，负荷侵入等

√ 提高绘图和报告

√ 更新距离保护设备库

14、工程设备库 V&V设备库

ETAP工程库包括超过125,000个设备，包含按照设备制造商发布的经过V&V的数据

√ 3200+ 新设备

√ 高压和低压回路断路器

√ 继电器

√ 熔断器

√ 电缆

15、Python 脚本 利用Python 脚本到电力报告

新的 Python™ 脚本语言支持链接工程/结果数据库和创建合并报告

√ 带有条件格式的excel模板，用于分析结果

√ 利用外部IDE用于python 脚本执行

16、DataX™ 数据交换界面和转换工具

工程软件程序新接口，遗留的电力系统分析软件的增强转换工具

√ 数字双 – AVEVA 工程界面

√ SKM Power*工具® 转换工具

17、RTU, 可编程控制硬件

与ETAP应用集成的可编程控制和远程终端单元

√ 公共等级变电站和馈线自动化

√ 与ETAP实时，ILS，DMS，eTraX 集成快速性能，内置冗余和遵从性

√ 快速性能，内置冗余和遵从性

√ IEC 62351 – 遵守网络安全性

√ IEC 61131-3 – 自动化逻辑编程

√ IEC 61850-3 – 变电站自动化中压和高压设备

18、PSMS™ 电力系统检测和模拟

模型驱动检测提供一个直观的实时可视化和分析的平台，具备智能化图形用户界面，预测分析，事故回放，操作性意识等

√ 控制与验证

√ 优化操作

√ 态势感知

19、ILS™ 智能甩负荷

根据系统的实际运行情况，包括扰动的类型和位置，进行优化和快速的减载

√ 工业和发电系统

20、DLS™ 配电甩负荷

负荷削减应用程序，以执行所需的最佳策略，并执行必要的控制，以减少配电系统的甩负荷负荷需求

21、ADMS 高级配电管理系统

ETAP ADMS™ 统一网络模型，规划、保护、可靠性和运行管理、控制、形象化和优化电力配电网络

√ 集成的 SCADA + DMS + OMS

√ 员工和故障呼叫管理

√ 开关指令确认

√ 故障探测和精准定位

22、eSCADA™ 模型驱动控制和数据采集系统

eSCADA通过智能图形用户界面、单线图、地理空间视图和基于web的数字仪表盘，提供直观的实时可视化和分析平台

√ 用于监视和控制的精简型客户机应用程序

√ 可定制的基于web的界面

√ 人机界面(HMI)模板库

√ 基于web的可定制HMI

23、MicroGrid 微网控制系统

ETAP微网解决方案将分布式能源技术与智能软件相结合，用于监控、预测、管理、控制和优化小型能源系统的能源供需

√ 人性化控制器设计

√ 硬件闭环验证

√ ETAP 闭环情景智能

√ 通过实时分析控制验证

24、通讯协议 更快更安全的协议

提高本地化通讯协议和连通性

√ IEC 61850 – GOOSE / MMS

√ IEC 60870-5 – 101 / 104

√ OPC UA – 服务器 / 客户端

√ Modbus

√ DNP 3

√ ICCP
