AutoCAD aide

我得说，AutoCAD助手这款软件真是咱们画图狗的福音啊！它简直就是为咱们这些天天跟CAD打交道的人量身定做的神器。这软件功能多到爆炸，足足12个大项，细分下来上百个小项目，从电气符号插入到电力弧垂曲线，几乎涵盖了咱们日常绘图能遇到的所有痛点。 最让我惊喜的是它对数值和文字的处理能力。像那个"数值大小倍增"功能，有时候图纸比例搞错了，所有尺寸都得翻倍，手动改能改到眼瞎，用这个一键搞定，简直不要太爽。还有"字符大小加增"，改文字高度再也不用一个个点开属性慢慢调了。我特别喜欢"实用功能集粹"里的"物体位置互调"，有时候两个块位置放反了，用这个功能瞬间就能对调，省去了删除重画的麻烦。 软件操作也特别人性化，左下角有提示，还有全域操作和选择操作两种模式，想改全图就改全图，想改局部就改局部，特别灵活。像"遗忘改层"这种功能，简直就是为咱们这种粗心大意的人准备的，画着画着忘了换图层？没关系，用这个功能能把后面画的所有东西都挪到新图层上。 不过我觉得最实用的还是"处理多行文字"功能，它本身就像个记事本，能合并多处文字，还能调整宽度。AutoCAD自带的文字处理确实不太方便，这个功能完美弥补了这个缺陷。总的来说，这软件真的能大大减轻咱们的负担，让制图效率提升好几个档次，强烈推荐给所有CAD使用者！AutoCAD助手又叫AutoCAD aide，是一款功能强大、并专门针对CAD图纸设计人员制作的辅助工具软件。AutoCAD aide包含多个功能模块，比如其中的电气符号插入、数值大小倍修改、对象属性转换、统计线条长度、电力弧垂曲线等等，一共12个大项，大项目下细分，又有百余个小项目，支持CAD2004--2014所有版本，软件的使用也很简单，选中相应的符号，直接插入CAD即可完成相应的操作。操作非常简单，可以非常快速的减轻了相关人员的负担，能够帮助你更好更快的完成AutoCAD制图。

功能特色

一、功能

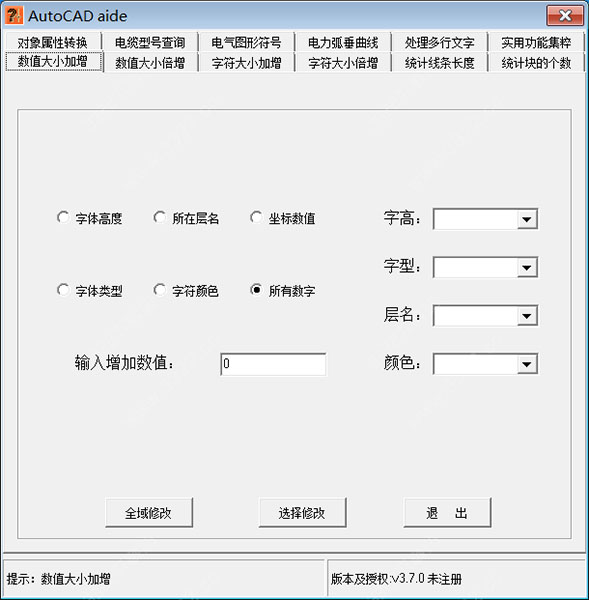

1.”数值大小加增”是将符合限制条件的数字增加一个数，比如，某种颜色的数字同一增加66
2.”数值大小倍增”是将符合限制条件的数字乘以一个数，比如，某种字体的数字同一乘以6.6
3.”字符大小加增”是将符合限制条件的字符高度增加一个数(宽度相应改变)，比如，某种颜色的字符高度由6加2变为8
4.”字符大小倍增”是将符合限制条件的字符高度乘以一个数(宽度相应改变)，比如，某种字体的字符高度由6乘以2变为12
5.”电气图形符号”是常用的电气图例
6.”电力弧垂曲线”是根据计算系数拟合弧垂曲线
7.”处理多行文字”是对AutoCAD的Mtext进行编辑
8.”实用功能集粹”是对AutoCAD的命令不足的补充
9.”统计线条长度”是将符合限制条件的线的长度进行统计，比如，某层上的线总计256米
10.”统计块的个数”是将符合限制条件的块的数量进行统计，比如，某层上的块(也许是灯具)总计66个
11.”对象属性转换”是将对象的属性转换为预期属性，比如，将某些字符由Fszf改为Hztxt
12.”电缆型号查询”是根据条件选择电缆
二、操作
1.注意左下角的提示
2.大多数功能都有”全域操作”和”选择操作”
3.”全域操作”指在整个图形文档内操作
4.”选择操作”指对选择对象进行操作
三、实用功能集粹介绍
1.”物体位置互调”指将选择的两个物体插入点进行对调
2.”同形异名字型整理”指将相同字型但名字不一样的字型进行名称统一，比如Standard的SHX字体为Txt.shx，大字体为Fszf.shx，而NewStyle的SHX字体也为Txt.shx，大字体也为Fszf.shx，这时可以进行名称统一，将NewStyle改为Standard，同时图中对应文字也随之改变
3.”遗忘改层”，也许由于疏忽，画图时忘了设新层，画了很多以后才想起，这时可以利用”遗忘改层”，将你刚开始画的某个实体(比如一段线)以后画的所有东西挪至新建层上
4.”单行文字左对齐”将选择的单行文字以左端对齐
5.”所选数值相加”将选择的数字相加
6.”判断图框大小”判断图框的大小
四、处理多行文字介绍
1.本身就是一个完善的记事本软件
2.由于AutoCAD中文字处理不便，可以在这儿进行文字处理
3.可以将图中的多处多行文字进行合并
4.可以将图中的多处单行文字根据选择次序合并为多行文字，且宽度可调
五、注意事项
1.”统计线条长度”中选择”所在层名”、”线型类型”、”线型颜色”时，统计的是对应条件下所有直线和圆弧的总和
