openSCAD官方版(3D建模软件)

OpenSCAD这软件真的挺有意思，它跟那些常见的3D建模工具完全不一样，不是让你在屏幕上拖拽鼠标来捏模型，而是得像程序员写代码一样，用脚本来描述几何形状。我觉得这种“代码建模”的方式虽然对新手有点门槛，但一旦上手，那种对设计的绝对控制感简直太爽了，特别是做机械零件或者需要反复调整参数的设计时，改个数字模型就自动更新了，比手动拖拽精准多了。而且它完全免费、跨平台，Linux、Windows、Mac都能跑，这对咱们这种喜欢折腾的人来说很友好。 软件本身专注于工程和CAD，不是搞艺术雕塑的，所以如果你是想设计3D打印的零件或者机械结构，那它绝对是神器。它主要靠两种核心技术：一个是CSG（构造实体几何），就是用基本几何体做布尔运算来组合复杂形状；另一个是2D转3D，通过DXF文件把二维轮廓拉伸或旋转成三维模型，还能反过来从DXF读数据，挺灵活的。除了DXF，它还支持STL、OFF这些3D打印常用的格式，输出导入都很方便。 不过光靠软件自带功能可能不够用，好在OpenSCAD有一堆强大的社区库能扩展能力。比如BOSL库让建模更简单，dotSCAD处理复杂算法，NopSCADlib专门给3D打印机和电子零件用，还有UB.scad提供完整的打印工作流。我特别喜欢Round-Anything这个库，处理圆角和倒角特别顺手，做出来的模型边缘更光滑。另外像Constructive Library这种，能用更少的代码实现复杂的机械配合，省时省力。这些库基本上覆盖了从简单零件到复杂系统的各种需求，让OpenSCAD不再局限于基础建模。 说到功能，参数化建模绝对是它的灵魂。你可以把尺寸、形状都设成变量，后期调整起来特别方便，不用从头重做。脚本式建模虽然需要写代码，但逻辑清晰，模型可重用性高，适合做系列化设计。实时预览功能也很实用，改代码的同时就能看到模型变化，调试起来效率很高。输出方面支持STL、AMF这些主流格式，直接拿去3D打印或者做仿真都没问题。 总的来说，OpenSCAD是个给工程师和极客准备的硬核工具，它不追求花哨的视觉效果，而是专注于精准、可编程的CAD设计。如果你喜欢用代码控制一切，或者需要做参数化机械零件，那这软件绝对值得深入玩一玩。虽然学习曲线有点陡，但掌握之后你会发现，这种“编程建模”的自由度和精确度是传统GUI工具没法比的。opensCAD是一个用于常见立体三维CAD对象的软件，因为开源的关系，所以软件是完全免费的，而且用户也可以跨平台使用这款软件，你可以在GUN/Linux，windows，Mac上运行，不同于大多数的自由软件，这款CAD软件不专注于艺术方面的3D建模，而是专注于CAD方面的，因此如果你是建造一个3D机械零件的模型那么欢迎用户下载使用。

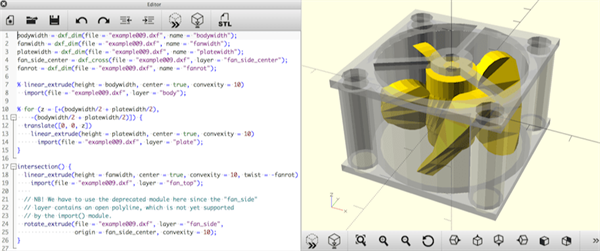

opensCAD不是一个交互的建模工具，相反，软件在脚本文件中描述对象，并呈现从脚本文件中的3D模型，有点类似于我们开发软件中的编译器的功能，而这种方式给我们的设计师的建模过程完全控制权，并且使设计人员可以轻松的更改各种配置参数，以及任何步骤在建模过程中。opensCAD带给我们的用户两种主要的建模技术，一种是建设性实体集合(也成为CSG)，一种则是二维轮廓映射。而作为二维轮廓的数据交换格式，使用了AutoCAD DXF文件格式，除了能够进行二维路径输出以外，也可以从DXF文件中读取设计参数，非常的强大，而opensCAD，除了读取DXF文件以外，还能够读取和创建三维模型的STL和OFF文件格式。

OpenSCAD开发库介绍

1、BOSL: 一个工具、形状和助手的库，使 OpenScad 更易于使用。
2、dotSCAD：处理复杂3D模型的算法库。
3、NopSCADlib：拓展零件库，可用于3D打印机和电子产品等。
4、UB.scad：是OpenSCAD的完整3D打印工作流程解决方案，提供了用于修改和生成3D对象，视图助手和一系列机械零件的工具。
5、Functional OpenSCAD：将OpenSCAD的内置模块重新实现为直接在顶点数据上运行的函数。通过访问顶点、路径和面几何数据，可以
6、Constructive Library：扩展 OpenScad 语言，用于复杂和互补的机械部件，只需更少的算法代码。提供“冲压”方法，以快速创建机械零件，并相互配合。这被用作其他 CAD 系统已知约束的替代品 使用库自己的语法从模块轻松创建孔，并克服 Openscad 对复杂模型的许多限制。
7、BOLTS ：开放的技术规格库。
8、Round-Anything：用于处理平滑角和圆角的工具。
9、Mark's Enclosure Helper：OpenSCAD 脚本工具，用于生成一个两件式铰链盒，具有圆角、盖子、互锁轮辋、卡扣、磁铁或螺钉闭合，以及用于向任何面添加切口或添加的简单位置。
10、Functional：OpenSCAD 函数的集合。 它旨在提供算法和工具，以帮助使用 OpenSCAD 函数式编程技术中构建高效的脚本。
11、OpenSCAD threads.scad module：这是一个高效的OpenSCAD线程库，主要用于其他设计中的组件。它支持公制兼容的内螺纹和外螺纹、螺旋钻螺纹、螺纹锥形、间隙孔、埋头孔、嵌入式孔、六角螺栓、螺母、垫圈、十字尖端和用螺纹接头延伸的长杆。只要有可能，这符合参数默认值的度量标准，同时为许多值提供覆盖。

OpenSCAD主要功能

1、参数化建模
OpenSCAD允许用户使用参数化建模方法创建模型，可以轻松地调整尺寸、形状和其他属性，而不必重新创建模型。
2、CAD建模
它提供了一组基本的几何形状和操作（如立方体、球体、圆柱体、布尔运算等），使用户能够组合这些基本形状来创建复杂的模型。
3、脚本式建模
使用OpenSCAD语言，用户可以编写代码来描述模型的几何形状和结构，这种编程式的方法使得模型具有灵活性和可重用性。
4、CAD模型预览
用户可以实时预览模型，并在编辑代码时看到相应模型的变化，这有助于快速迭代和调整模型。
5、输出格式支持
OpenSCAD支持导出多种格式的文件，包括STL、OFF、AMF等，这些文件格式通常用于3D打印、数值模拟和CAD软件之间的数据交换。
