TinyCAD(pcb电路图绘制软件)

TinyCAD这工具确实挺适合新手入门的，尤其是它自带汉化版，界面全是中文，对咱们国内用户来说简直太友好了，不用对着英文界面发愁，能直接上手画电路图。它里面有很多标准的电气元件库，画出来的原理图跟实际原件差距小，这点很实用，毕竟设计电路最怕的就是图纸和实物对不上。而且它自动化程度高，还能自己加模块画多边形、折线这些，操作起来不复杂，我试了下很快就摸清了基本功能。 教程部分讲得挺细的，从建库、画符号到设置属性一步步都有说明，比如给NMOS加Model、W、L这些参数，虽然得重启软件才能生效有点小麻烦，但整体逻辑清晰。功能上它不仅能导出网表到PCB布局软件，还能直接复制粘贴到Word或OpenOffice里，打印的时候也能缩放适应页面，这对整理设计文档特别方便。不过移动模块时电线连接会断这点要注意，得用拖动块选项才能保持连接，这点设计得还挺贴心。 总的来说，TinyCAD作为开源工具，既能满足基本的电路设计需求，又提供了足够的扩展空间，适合电子爱好者和学生用。虽然有些细节比如参数更新要重启软件有点影响体验，但考虑到它是免费的，还带汉化，性价比已经很高了。如果你刚接触电路设计，或者想找款轻量级的原理图绘制工具，TinyCAD绝对值得试试，下载个汉化版装上，画几张图感受下就知道它有多顺手了。

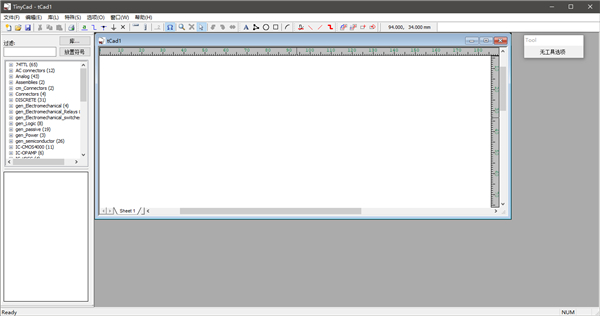

TinyCAD是一款功能强大的PCB电路设计工具，TinyCAD可以帮你设计电路图，用的全是标准的电气元件绘制，不用担心与实际的原件有差距，TinyCAD全程采用自动化，还有各种模块的组成方式供你选择设计，当然你自己也是可以添加模块来组成绘制多边形、折线、矩形或椭圆等不同类型的电路原理图。所以TinyCAD操作很简单，非常好上手，而且本站提供的TinyCAD已经是汉化版的，全程中文界面，可以让大家更加直面的设计电路图，有这方面需求的朋友可以来下载哦

TinyCAD使用教程

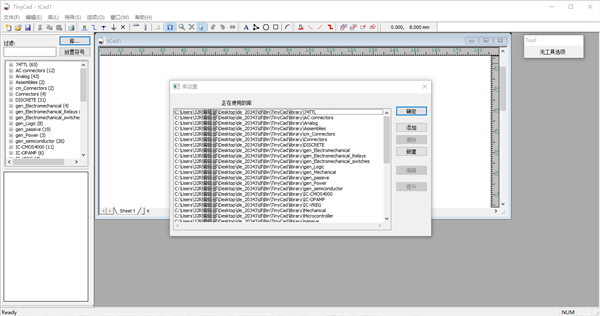

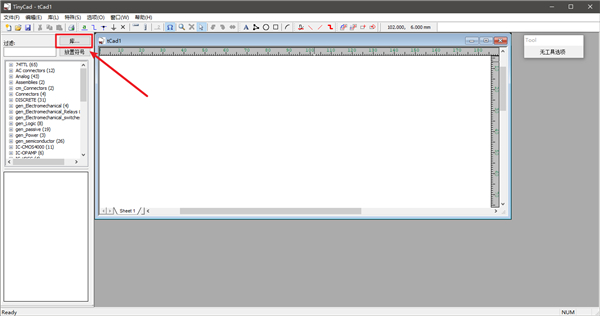

1、Library->Libraries打开库管理器，点击new建立新库My_TinyCAD_Lib.TCLib。

2、选择刚建立好的库，点击Edit，然后右键选择New Symbol即可

3、为了方便可以从其他库中复制符号图形，编辑完毕后，关闭，并保存。

4、进入Attributes和SPICE对话框，在Attributes中Reference和Names是必选项，描述了原件的基本信息，Package则是描述了原件的封装信息，用于产生PCB网表。我们可以添加其他的参数，如，对于NMOS，我们添加Model，W，L，M属性，这些参数都可以在添加原件时通过option更改。

注意，修改完库之后，要将软件重启，否则参数未更新。

功能介绍

1、可以从TinyCAD Sourceforge网站获取最新的新闻，版本和源代码。对于问题的快速回答，首先查看FAQ，如果这不能解答您的问题，请查看官方TinyCAD用户组。

2、TinyCAD是一个开源原理图捕获程序。使用TinyCAD绘制自己的电路图。

3、可以使用提供的库布局电路图。或者，还有一个内置于TinyCAD中的组件库编辑器，因此您可以轻松创建自己的符号。您可能还会在Yahoo组织中找到更多其他用户为您绘制的图书馆。

4、绘制设计后，您可以使用特殊功能自动添加符号引用，根据正确性检查您的设计并创建零件列表。 TinyCAD还可以将导入的网表导出到PCB布局程序中。

5、一旦你有你的设计，你可以复制并粘贴到其他包，如Word（或更好的仍然是OpenOffice）。您也可以将设计打印到任何支持的Windows打印机。如果您的设计大于单个页面，那么可以将其缩放以适应单页或多页打印。

6、tinycad汉化版移动块,此选项允许您移动部分设计。当使用此选项时，电线连接不会被保留。如果您希望保持连接使用拖动块选项。

7、通过在其周围绘制一个矩形来选择要移动的区域。通过单击鼠标左键启动矩形。当矩形覆盖要移动的区域时，再次单击鼠标左键。

8、所选区域将被突出显示。您现在可以在设计周围移动这个区域。使用鼠标左键放置。

9、您可以通过单击鼠标右键来取消移动。

10、inycad,此选项允许您移动部分设计，保持电线连接。所有进入选定区域的电线和公共汽

属性

Name属性

这是tinycad汉化版符号表示的组件的名称或类型。如果组件具有值，则在此处插入值。例如，如果它是一个电阻，则名称可能是330R或4k7。如果符号表示唱机连接器，则名称可能是Phono。

参考属性

这是整个设计唯一的标识符，典型值可能是R1或Q3等。可能有许多电阻，每个名称字段为330R，但每个电阻必须有一个唯一的参考。在设计中应该只有一个符号参考R1。通常可以保留此字段，您可以使用特殊工具自动设置引用。或者使用参考画家“涂漆”每个参考，或者自动使用添加符号引用。

Package属性

这是用于PCB网表导出的属性。 PCB布局程序将使用此属性来确定要使用的焊盘布局。该属性没有固定的命名约定，它完全依赖于PCB布局程序提供的脚本库。默认情况下，并非所有符号都具有包属性。如果要导出到PCB程序，则必须添加它。要添加它，只需点击“添加”按钮，然后将新属性重命名为包。

其他属性

您可以从符号的工具对话框中向符号添加附加属性。您添加的属性数量没有实际限制。您可以将这些引用用于几乎任何目的，例如，您可能希望在此添加PCB布局说明。tinycad所提供的库中的所有符号都具有已为您定义的“其他”属性。但是，如果您愿意，您可以添加更多。或者通过编辑库中的符号，或者在放置时间将它们单独添加到每个符号，默认添加它们。

优势

设计细节

每个设计都有其全名，作者等的详细信息。此选项允许您更改这些细节。当设计下次保存时，这些细节将随设计一起保存。如果选中“显示详细信息”框，则这些详细信息将显示并显示在设计的右下角。

另存为位图

使用此选项，X-TinyCAD(PCB电路图绘制工具)可以将设计副本保存为PNG文件，以便与未在其计算机上安装TinyCAD的用户共享。如果您选择了设计区域，那么该区域将被保存到PNG文件中。如果设计没有选择，那么整个设计，包括设计细节和设计标尺将被写入位图。

打印预览

此选项是向您展示如何在打印机上打印设计。在实际打印纸张之前，您可以使用此选项查看是否按照您想要的方式打印。
