ANSYS Motor CAD 2023(电机设计软件)

ANSYS Motor CAD这软件简直是电机设计人员的神器，它能让你在几分钟内就搞定电磁和热性能的计算，不用像以前那样等上好几天。我觉得最牛的是它能并行优化电磁、热和机械设计，避免了那种等到最后才发现散热不行的尴尬局面。软件里有电磁、热和虚拟实验室三个模块，界面特别直观，操作起来很顺手。对于咱们搞设计的来说，它能快速量化材料变更带来的影响，还能做灵敏度分析，帮你找出哪些参数对性能影响最大。有时候客户催得急，用它的占空比分析功能，能迅速响应需求，这对拿下订单太有帮助了。而且它还能通过匹配测试数据来估算那些难测的参数，比如转子损耗啥的。总的来说，这工具让电机设计变得高效又精准，特别适合需要快速迭代的场景。ANSYS Motor CAD是一款用于电动机设计的计算机辅助设计包，通过使用这款软件，可以为电机设计人员提供了一种快速分析机器性能设计变化的方法。该软件不仅可以快速识别出最佳设计解决方案，而且用户完全了解哪些设计变量（几何形状，材料等）对机器性能和冷却影响最大。
Motor-CAD可以作为设计过程中不可或缺的一部分，通过与热回路和机械设计并行优化电磁模型，从而真正实现了优化设计。软件包括电磁（EMag）、热（Therm）和虚拟实验室（Lab）三个模块，可在几分钟内准确计算电磁和热特性，并且输出结果丰富，直观，易于掌握，可以快速轻松地对电机设计进行电磁和热性能测试，使其精确的电磁和热计算可在几分钟内完成，并允许有效地进行设计决策，需要的朋友可以下载体验哦。

Motor CAD 2023功能特色

1、设计优化
Motor-CAD可以作为设计过程中不可或缺的一部分。通过与热回路和机械设计并行优化电磁模型，实现了真正的优化设计。通常，热设计方面一直待到设计过程结束，此时改变设计为时已晚，并且产生了不合标准的电动机。
2、对客户咨询的快速响应
客户通常希望将现有电机用于具有特定负载特性的给定应用。 Motor-CAD可用于使用其占空比分析功能快速建模负载规格。设计师没有清楚地了解电机/驱动器组合是否足以完成任务，并且客户有安全感，设计师已经充分调查了他的询问 - 因此有助于赢得订单
3、快速量化设计变更
有时可能会提出材料或制造过程的变化。 Motor-CAD允许设计人员快速量化这些变化对电机性能的影响
4、程序验证
可以轻松地将Motor-CAD机器性能计算与现有电机的测试进行比较。在进行这种验证时，用户可以深入了解影响机器性能的主要参数，因此可以使用这些知识来改进设计。
5、参数估计
通常很难（如果不是不可能的话）直接测量影响电动机性能的某些关键参数，例如：界面间隙，转子损耗。在许多情况下，可以通过将Motor-CAD输出与可以容易地测量的数据匹配来估计这些参数，例如，元件温度，定子损耗。例如，定子叠片和外壳之间的界面间隙可以改变，直到与T [定子]和T [外壳]的测量值给出匹配。
6、灵敏度分析和稳健设计
很容易改变输入参数并检查对机器性能，温度分布等的影响。灵敏度分析可用于参数，如尺寸公差，材料特性，浸渍良好性，界面间隙等并绘制机器性能变化的图表。这可用于深入了解机器中的关键设计变量。它还可以扩展为鲁棒设计技术（如6-Sigma）中系统模型的一部分。整个计算过程以及相关参数的变化可以使用ActiveX技术或使用内置的灵敏度分析工具自动完成。

使用说明

1、电磁模型：
有关用于计算电机电磁性能的有限元和分析方法的更多详细信息，请参阅电动机的电磁建模。
2、热模型：
有关用于计算电机稳态和瞬态热特性的三维集总电路模型（原理图）的更多详细信息，请参阅电动机的热模型。
3、实验室模型：
Motor-CAD Lab是一个组合的电磁和热建模工具箱，它使工程师能够进行一系列重要的计算，以便在整个工作范围内对电机设计进行建模和优化。

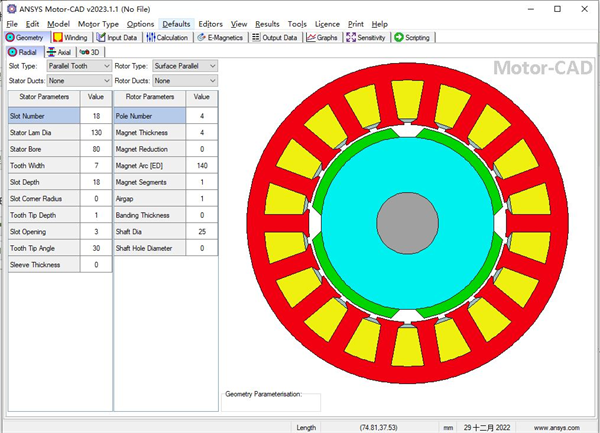

4、用户界面：
Motor-CAD具有易于导航和直观的主用户界面。
5、网上帮助：
可以在Motor-CAD的任何位置使用在线帮助 - 只需按F1键即可。
6、数据文件：
Motor-CAD数据存储在* .mot数据文件中。
7、演示：
Motor-CAD可用于Motor-CAD DEMO模式。
8、电磁模型目前适用于以下机器类型：
·BPM
·BPMOR
·SYNCREL
·IM
·SRM
9、热模型目前适用于以下机器类型：
·BPM
·BPMOR
·SYNCREL
·IM
·SRM
·PMDC
·同步
·CLAW
·IM1PH
10、实验室模块目前可用于以下机器类型：
·BPM
·BPMOR
·SYNCREL
·IM
·同步
