librecad v2.2.1.3

LibreCAD中文版这款免费开源的2D制图软件真的挺让人惊喜的，它完全打破了“好用的CAD都很贵”的刻板印象。作为一个经常需要处理图纸的人，我觉得它支持DWG和DXF文件这点特别实用，毕竟市面上很多图纸都是这个格式。软件里线、圆、多段线这些基本绘图工具都很齐全，还能导入导出PDF和SVG，灵活性没得说。最让我喜欢的是它能用插件，比如批量处理点云或者脚本自动化，这对提高工作效率帮助太大了。而且它跨平台，Windows、Mac、Linux都能用，下载安装后把语言切成中文，界面立马就亲切了。新手上手也不难，从新建文件、画直线圆开始，慢慢熟悉坐标系和鼠标捕捉，很快就能画出像样的图形。它完全免费，功能却一点不缩水，对预算有限的个人或小团队来说简直是宝藏。社区支持也很活跃，遇到问题不怕没人解答。总之，如果你需要一款轻量又强大的2D CAD，LibreCAD绝对值得试试。

librecad中文版是一款功能齐全且免费使用的开源2D cad制图软件。它支持读取 DWG 和 DXF 文件，具备强大的兼容性。绘图实体丰富多样，包括线、多段线、样条曲线、圆、椭圆、文字等，能够满足用户在制图中的各种需求。同时，它还支持导入和导出 DXF、SVG、PDF 等文件格式，进一步增强了文件处理的灵活性。librecad还支持使用一些实用插件，比如批量导入点云、坐标系转换、脚本自动化绘图等，大大提升绘图效率，帮助用户更高效地完成复杂的制图任务。librecad可在Windows、macos 和 Linux 操作系统等不同的设备上运行，为用户提供了广泛的使用场景和便利性。有需要的用户可以在本站下载使用~

librecad中文版怎么设置？

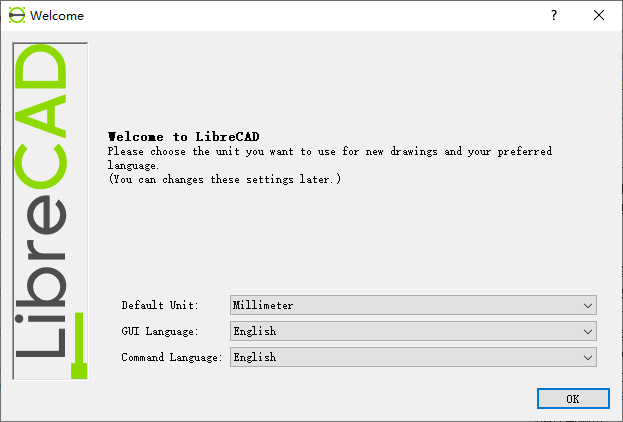

在本站下载安装librecad以后打开，界面默认为英文

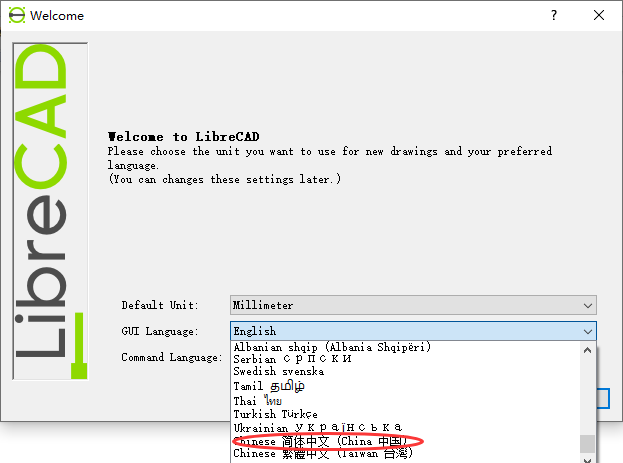

点击gui language和command language选项，往下拉找到简体中文，两个都选择好以后，点击ok

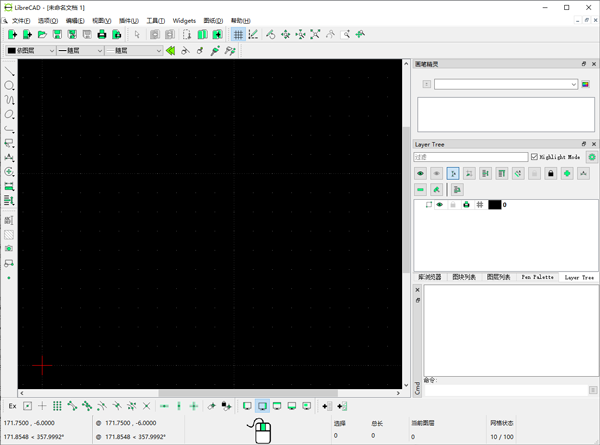

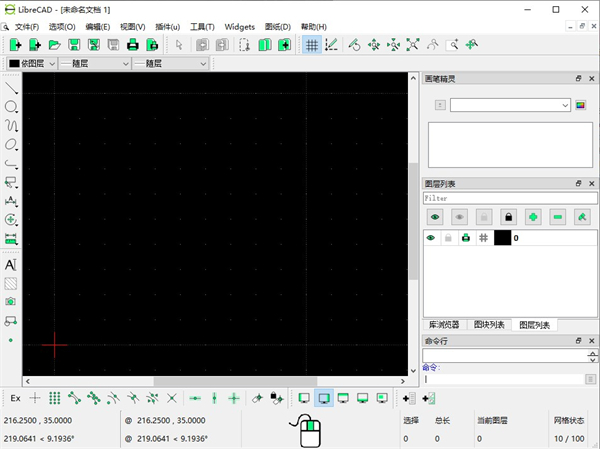

页面成功切换为中文

librecad使用教程

1、常用文件操作

打开软件后，绘图之前，先熟悉文件的基本操作：

新建文件

保存文件，最常用的是dxf 格式（默认）

导出文件，可以为 PDF，或者图片

基本绘图指令

2、准备知识

坐标系的介绍

笛卡尔坐标系——通过指定 XY 轴坐标值绘制

极坐标系——通过指定角度和长度绘制

3、鼠标形状介绍

选择状态

绘制状态：十字形状

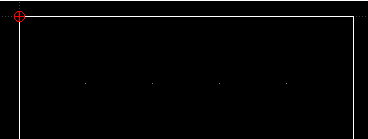

零点介绍

绝对零点（不可变更）

相对零点（可以动态设置，也可以锁定）

鼠标捕获

选择或者绘图过程中，需要自由选择或者精确选择某些特征点，如实体的端点或者网格点等。

4、直线绘制

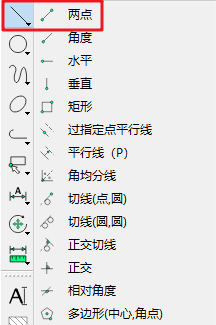

工具栏选择

选择图标

选择第一个点

选择第二个点

点击鼠标右键完成

命令行输入

输入l，line，可以输入li，然后按下TAB键补全。

输入第一个点的绝对坐标值，0,0

输入第二个点的绝对坐标值，0,10

回车确认。

5、圆绘制

命令行输入

输入cir，然后按下TAB键补全。

输入圆中心@0,0

输入半径值，如20

回车确认。

6、矩形绘制

命令行输入

输入rec，然后按下TAB键补全。

输入第一个角点的相对对坐标值（数值前加符号@），@0,0

输入第二个角点的相对坐标值，@0,10

回车确认。

7、图形标注

工具栏选择

选择图标

选择标注类型

选择第一个点

选择第二个点

点击鼠标右键完成

软件特色

1、它是免费的：找到一个具有大量有价值的功能的 CAD 应用程序是免费的，这是预算有限的艺术家和团队可以感激的事情。LibreCAD 在 GPLv2 或通用公共许可证下可用，它允许公众复制、定制和使用这个功能包的解决方案而不受到版权侵犯。用户可以自由下载、分发和/或部署该应用程序。

2、一体化的图形解决方案：LibreCAD 可以被认为是一个多合一的解决方案，适用于那些正在寻找一个可以帮助创建高质量的 CAD 项目输出，但没有足够的资金来支付顶级程序的图形爱好者和工业设计师。尽管是免费的，LibreCAD 允许其用户创建和设计复杂的模型，创建许多层，甚至编辑他们以前的模型。

3、易用性：LibreCAD 最初呈现的是一个带有主要工作区域和图层工具的窗口。在菜单栏中，你可以找到大部分的类别，包括尺寸、绘图、块和层。该软件允许用户自定义其界面，所以你可以自由地拖动任何你想带到工作区的元素。在不同的平台上操作也没有问题，因为 LibreCAD 的图形用户界面是建立在所谓的 Qt4 库上。因此，该软件可以在不同的平台上工作而不改变其性能和外观。

4、它是一个社区驱动的、跨平台的程序：学习如何使用软件和解决问题并不是一个问题。有一个活跃的 LibreCAD 用户和开发人员的全球社区，你可以在那里寻求支持。语言障碍也不是一个问题，因为该软件有许多不同的语言版本。更好的是，该解决方案可用于主要的操作系统。
