cad批量打印batchplot v3.5.9

CAD自带的批量打印功能确实不太好用，限制多又麻烦，所以我平时更倾向于用插件。网上插件那么多，我最推荐的还是BatchPlot。它不仅能处理单个DWG里多张图纸的批量打印，还能批量生成布局和分图，设置非常灵活。最让我喜欢的是它的文件命名系统，图号、日期、序号都能用上，生成的图纸顺序一目了然，再也不用自己一个个改名了。那个自动生成图纸目录的功能简直是神器，省去了手动整理的大量时间。至于怎么用，下载安装后记得先关掉CAD，装好再打开输入命令就行。操作界面有图框层、图块和图层三种模式，选好后设置打印样式，框选图纸就能一键打印了。它还能智能识别打印区域，特别省纸。不过有个小遗憾，它没法直接调整亮显范围，如果真有这需求，可能还得手动慢慢调。总的来说，这插件真的帮了大忙，效率提升不是一点半点。

cad软件虽然有自带的批量打印工具，但是功能不是很完善，使用起来有限制不大方便，所以批量打印基本上都是借助插件进行打印。可网上批量打印插件众多，到底哪款才是最好的呢？这里小编推荐的是cad批量打印batchplot，具有单DWG多图纸的批量打印、批量生成布局、批量分图工具等功能，允许你根据自己的需求任意调整打印设置，十分实用。而且较为稳定，基本上所有的CAD都可以进行加载，其强大的文件命名系统，不仅文件名、布局名称、日期、序号统统都能用来命名文件，图签的属性标记也能用来命名文件，比如用图号命名文件，则文件顺序一目了然。除此之外，batchplot生成图纸目录功能也是独一而无二，能根据图签属性自动生成目录，再也无需手动处理，帮助你节省大量的时间。在下文奉上了详细的是有图文教程，欢迎有需要的小伙伴们前来多多站下载使用。

cad批量打印batchplot怎么用？

1、在本站下载解压，双击.exe程序进行安装便可，在安装之前必须关闭cad软件！！！

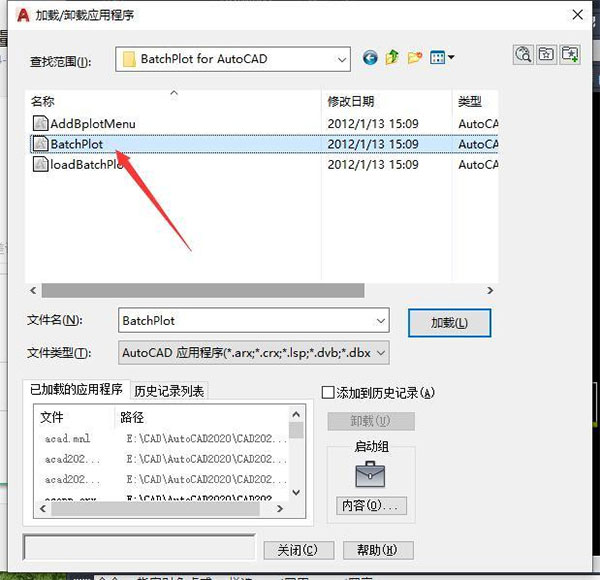

2、安装完成后，打开CAD，在命令栏键入bplot。如按了没有反应，则要在工具下拉菜单中加载应用程序中加载；

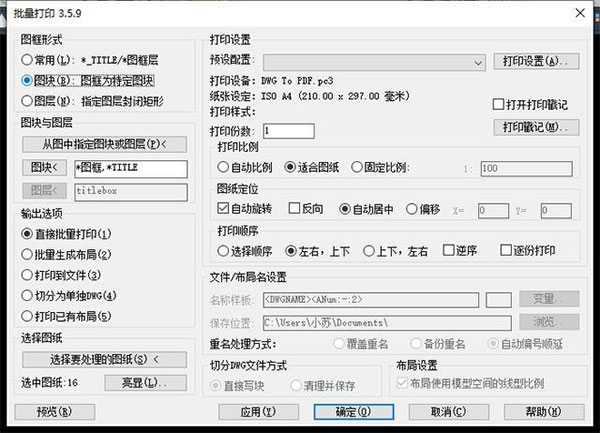

3、打开批量打印窗口后，左上角有三种打印方式分别【常用】图框层、【图块】、【图层】。

【常用】是要事先设置好以TITLE为图层命的图层，然后框选图块最外边；

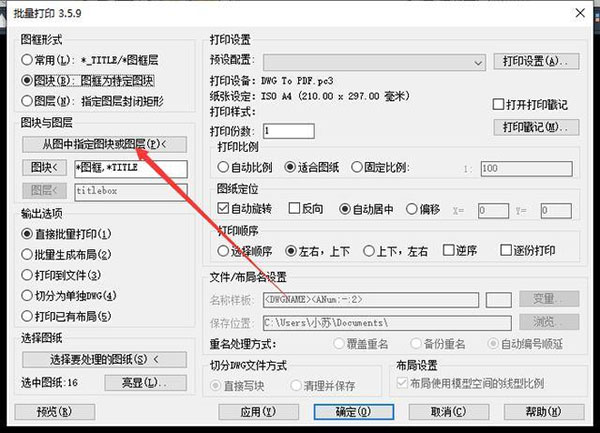

4、【图块】和【图层】可以自定图块名字或者图层名字然后点击【从图中制定图块或图层】按键

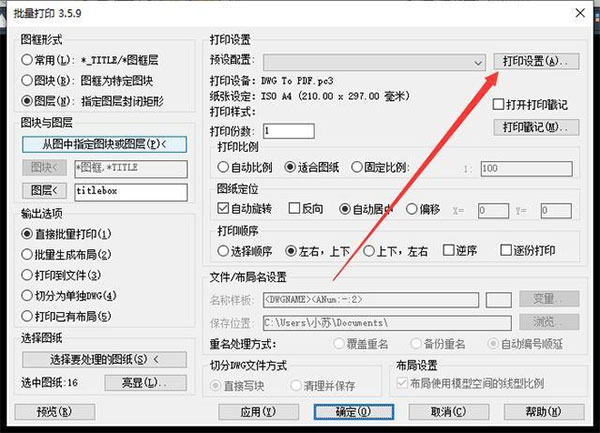

5、接下去设置打印样式如下图依次操作，点击打印样式设置；

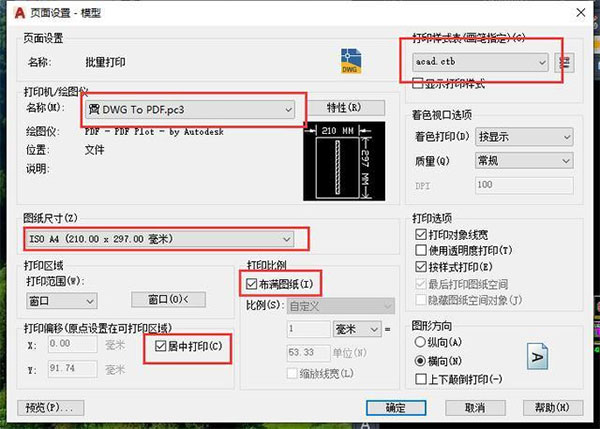

6、并起好样式名称，如图设置好后点击确定；

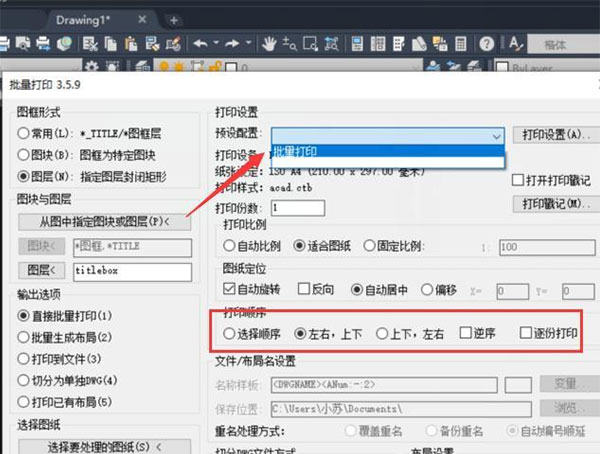

7、如图在【预设配置】下拉菜单中选择刚才设置好的打印样式名称；然后设置好如下图位置，其中【打印顺序】可以按照个人喜好设置；

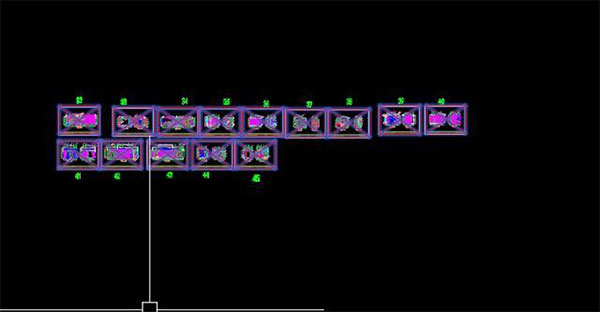

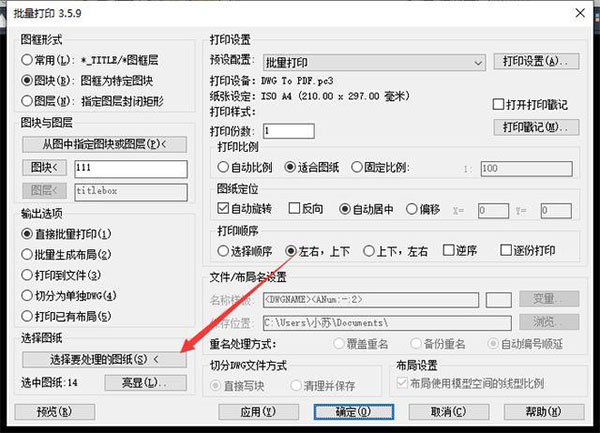

8、点击【应用】，然后【选择要处理的图纸】按键到CAD窗口去选取图纸，把需要打印的图纸全部框选；

9、框选之后可以 亮显检查一下是否把对象全选上，后点击确定，这样批量打印就完成了。

功能特点

1、能够批量打印 AutoCAD 和其他软件生成的DWG/DXF 文件。

2、支持智能识别图纸的打印区域(图框)及绘图比例，无需逐个设置图纸的打印区域。

3、支持按目录添加图纸，高效率添加图纸文件。

4、支持一次选择多个图纸文件批量打印，也能够智能识别一个文件中的多张图纸。

5、图纸排版算法国际领先，最大限度地节省纸张和耗材。

6、支持单页打印和卷筒纸打印，能自动缩放打印图纸和线宽，批量输出最佳打印效果。

7、按图纸类别分类分批打印图纸，适用于各种打印硬件环境。

特别注意

1、安装了后，CAD无法识别Bplot这个快捷键，是什么原因?

如果发现上述情况那你可以尝试输入“PU”命令清理一下缓存，接着在输入"RE"命令重新生成一下，完成上述两步后在使用批量打印工具试试看。如果尝试后并无改善那只能再重新安装一下了。

2、如何调整亮显范围?

这里要说明一下软件虽然是批量打印CAD图的工具，图框呢尽量自己制作，可以把它存放为图块，还可以根据根据自己的需求来缩放旋转。但是如果你想亮显范围batchplot暂无此功能，所以就不能实现了。如果真的想要这个亮显范围的话，手动输入也是可以的，但是可能会有些耗时。
