cad源泉设计插件yqarch6.7.4版本

源泉设计这个CAD插件真的挺牛的，专门给咱们搞建筑和装修设计的朋友用，完全就是个得力小助手。它用Visual LISP写的，功能强大但用起来特简单，完全不耽误你在AutoCAD或者天正里的老习惯，还能自动修剪门窗墙柱，省心省力。我个人觉得它最酷的地方就是能连谷歌地球，算量转换超快，结果还贼精准，这对咱们赶工期来说简直是救命稻草。软件支持多语言、多单位绘图，还能管理图库，强化了文字和标注功能，真心推荐。安装也简单，下载解压后双击setup选好CAD版本就能装，要是菜单没出来，输个yqmenu回车就行。系统要求也不高，Windows系统基本都支持，还免费免注册，简直良心。不过装之前记得查杀CAD病毒，路径别带括号，Win10用户记得把文件夹设为受信任位置。要是自动安装失败，手动拖拽文件或者加支持路径也能搞定。总之这玩意儿更新到6.7.4版，支持CAD2024和浩辰2023，还修了箭头引线的bug，用起来更顺手了，咱们搞设计的赶紧试试吧！

源泉建筑与装饰设计CAD工具箱简称为源泉设计cad插件，是专门针对建筑设计、装饰设计及相关专业的一款辅助绘图软件，由Visual LISP语言编写再经编译而成，功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯，致力于为用户打造一个简单、易用、快捷的制图环境。目前软件所提供的丰富"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪，值得一提的是，还配置了谷歌地球的转换程度，各大单位算量快速转换，可花费最少的时间得出最精准的结果，为工程进步提供最佳保障。而这里小编为大家带来的是cad源泉设计插件yqarch6.7.4版本，能够运行于AutoCAD2004-2024（32bit/64bit），浩辰CAD8，2020-2023等各个版本，堪称为建筑和装修设计等相关行业用户制图、绘图的得力助手，但由于很多用户不会安装，或者不知道怎么加载到CAD里，为此下文奉上了详细的安装图文步骤，希望对有需要的用户有所帮助。

软件特色

-提供中文简体、中文繁体、英文三个语言版本，请对应下载

-提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置

-你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整

-功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯

-提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪

-提供类似 ACDSee 的图库管理，操作直观、维护方便

-强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等

源泉设计cad插件怎么安装到cad软件中？

1、在本站下载解压，得到cad源泉设计插件yqarch6.7.4版本软件包；

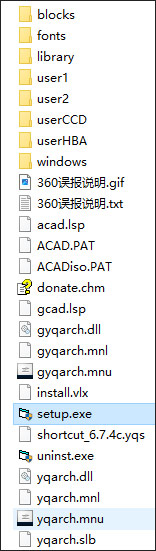

2、打开文件夹找到setup双击运行；

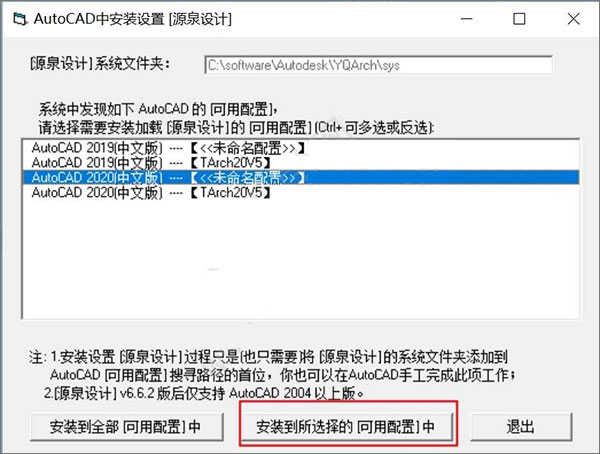

3、选中需要加载的配置，比如AutoCAD2020中文版，点击安装到所选中的配置中；

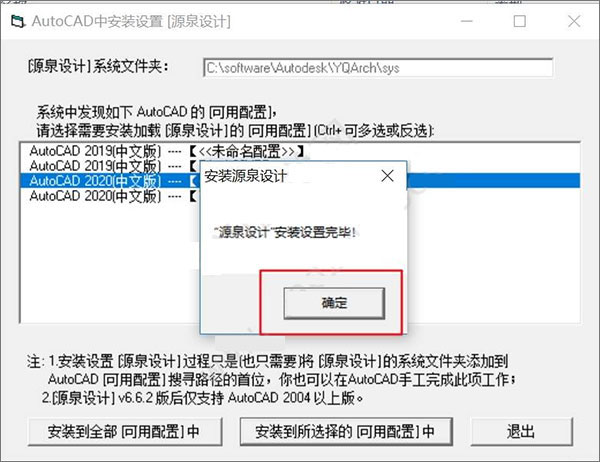

4、之后便可以看到源泉设计已经安装完成啦；

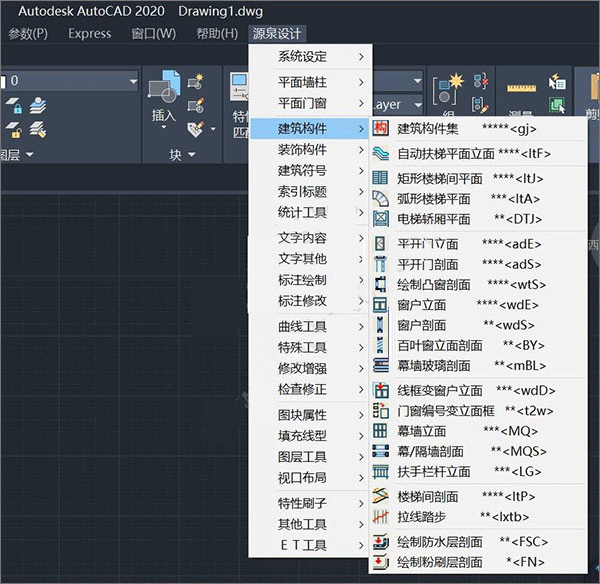

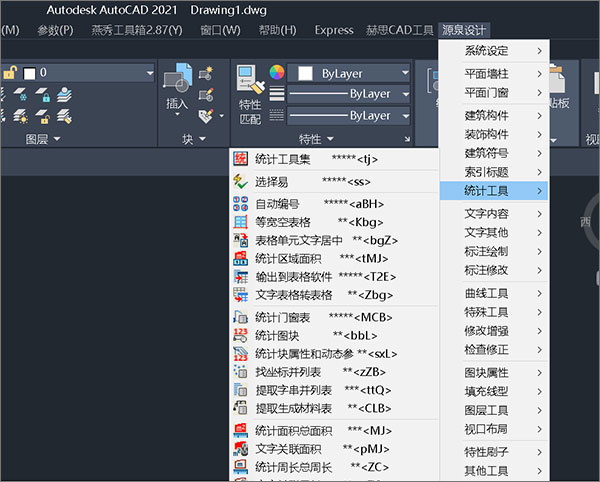

5、如下图所示，打开Autocad软件，即可看到源泉设计；

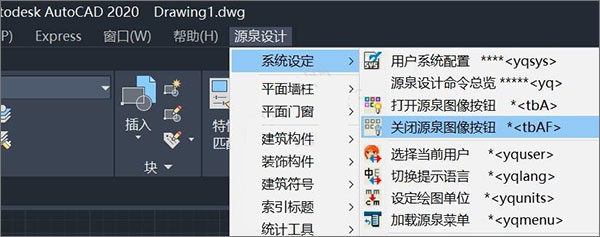

6、如果左侧出现一堆图标，可以一键关闭；

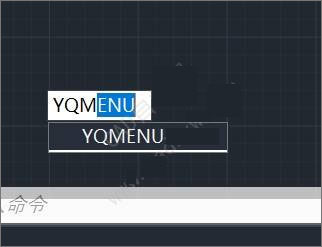

7、如果不显示源泉设计菜单，可在命令栏输入yqmenu回车加载；

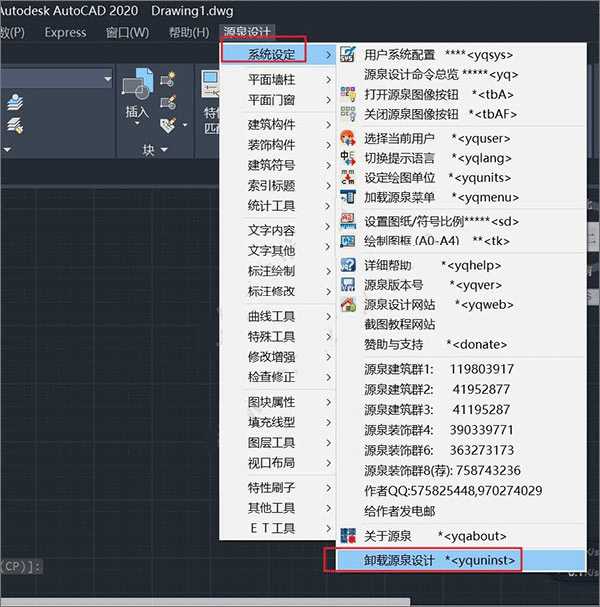

8、如果要卸载的话，那么点击系统设定-卸载源泉设计，卸载后再删除安装文件夹即可。

系统要求

软件授权：免费、免注册软件

软件语言：简体中文/英文版，繁体中文/英文版

运行环境：Windows XP/2000/2003/Vista/7/8/10，AutoCAD 2004-2023(32bit/64bit)，浩辰CAD8,2020-2021

有关问题

1、安装“源泉设计”之前建议先查杀电脑中的CAD病毒，否则有可能影响安装进程。

将“源泉设计”软件包解压到你指定的任意文件夹(如:“D:\yqarch\sys”，注:路径中不能含有括号)，点击一键安装程序setup.exe(浩辰CAD用浩辰gsetup.exe)，按提示选取需关联的AutoCAD/浩辰CAD用户配置文件(Profile)就可以简单完成安装设置过程。

如果您使用WIN10操作系统，请在AutoCAD中添加源泉的系统文件夹为受信任的位置: yqarch\sys。

2、AutoCAD：

● 如果一键方法安装不成功，请将sys\install.vlx文件拖拽入AutoCAD绘图区也可完成“源泉设计”安装；

● 如果启动文件“sys\acad.lsp”与你的自编程序冲突，安装后可直接删除之，此时应该将“源泉设计”启动文件yqstart.lsp加入到AutoCAD的启动组(用AutoCAD的ap命令)；

● 在天正建筑(5.0-9.0)环境下的安装方法与上述相同。

● 强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了。

3、浩辰CAD:

● 如果一键方法安装不成功可改用手动安装，方法如下：

手动安装源泉设计方法

如果一键安装程序未成功或者您喜欢自己动手，可以用以下方法安装“源泉设计”(两者无区别)：

● 将“源泉设计”软件包完整地解压到你指定的任意文件夹(如:“D:\yqarch\sys”，注:路径中不能含有括号)；

● 启动AutoCAD/浩辰CAD，运行系统配置程序“菜单(menu)\工具(Tools)\选项(Preferences)”:

  a) 在弹出的系统配置对话框中选择“文件(Files)\支持文件搜索路径(Support File Seach Path)”；

  b) 按【添加(Add)】按钮加入 源泉设计 的系统路径，如“D:\YQArch\sys”；

  c) 然后按【上移(Move Up)】按钮将此路径上移至其余路径的最上端；

  d) 按"OK"按钮退出系统配置对话框；

● 退出重新进入AutoCAD/浩辰CAD，安装完毕！

更新日志

v6.7.4版本

1、支持 AutoCAD 2024(32bit/64bit)；

2、支持 浩辰CAD 2023(32bit/64bit)；

3、修正“箭头引线(aaX)”/“自设索引号1~9(s1~9)”命令，在浩辰CAD中在强制源泉标注样式时箭头大小不统一的bug；
