说到电气设计里的“跨部门扯皮”，我深有体会。以前机械工程师看电路图跟看天书似的，全靠人工去理解那些二维线条，稍微复杂点就出错，最后还得返工，这不仅是效率问题，更是心累。PTC Creo Schematics 13 的出现，简直是把这种混乱给收拾得服服帖帖。它不再是个孤立的画图工具，而是能跟 Creo Parametric 里的三维模型无缝对话的“翻译官”。以前那种二维图纸转三维布线时的人工对齐失误，现在直接被 XML 接口自动搞定，机械和电气工程师终于不用对着两张图互相猜谜了。

这次版本升级最让我惊喜的是细节打磨。比如那个文本搜索功能，以前在几千个元件里找参数得像大海捞针，现在直接搜标签、函数甚至表格内容，API 还支持高级操作，这效率提升不是数字游戏，是实打实的救命稻草。还有把打开页面数从 25 个干到 100 个，对于我们要同时对比几十个方案的设计师来说，简直是解放双手的神器。界面那些对话框也终于跟上时代了，不再显得那么陈旧。

更关键的是它把数据资产保护得很好，现有的二维数据不会变成废纸，而是能直接驱动三维设计。这种“单一信源”的理念，彻底消除了文件管理带来的混乱风险。如果你也在为机电协同头疼，或者想缩短产品上市周期，这套软件绝对值得试试，它能让你从繁琐的重复劳动中解脱出来，真正专注于创新设计本身。

PTC Creo Schematics 13是一款专为电气电缆、管道、暖通空调（HVAC）和液压系统设计的独立2D拓扑图图纸设计软件，属于是一个与 Creo Parametric Cabling 和 Piping Design 模块高度整合的独立包，利用电子 XML 接口，可以将 Creo Schematics 中创建的 2D 示意图的连接信息交换到 Creo Parametric 中的 3D 示意图，从而自动进行 3D 管道和缆布线，更好的彻底消除跨学科协同中的人工对齐失误、保护现有 2D 数据资产并大幅缩短产品的上市周期。此外，软件也能撷取单一数位模型中的电子与机械设计智慧，进而提升产品品质。现在，各个领域的设计专业人员都可借此简化产品开发流程，并更有效地协同合作。

与前作相比，Creo Schematics 13新增了多个新功能，比如增加了文本搜索模式，这包括了文本、标签、函数和表格。同时API支持实现高级搜索操作，以及与其他工具的集成；支持创建和编辑数据表，可以在表格中添加数据集、修改和移除行；增强了PDF 字体导出功能；还有现代化和改进，包括了接线端详情对话框、分支形状选择器对话框、目录选择器对话框等等，还有设计中允许的打开页面数从 25 个增加到 100 个，极大的提高了用户的工作效率，快免费下载体验吧。

软件优势

1、快速、轻松地建立绕线系统的电路图设计（包括完整的系统配置记录），顺利驾驭各种复杂度；

2、撷取单一数位模型中的电子与机械设计智慧；

3、透过改善电子与机械设计人员之间的协同合作，借此提升产品品质；

4、自动从Creo Parametric中的2D电路图建立详细的3D绕线系统设计、减少错误并加快产品上市时程；

5、让Creo Parametric与Creo Elements/Direct 3D建模环境中的现有2D数据得以保留其价值。

Creo Schematics 13中文版安装激活教程：

1、下载解压，得到PTC Creo Schematics 13原程序，以及激活文件夹_SolidSQUAD_；

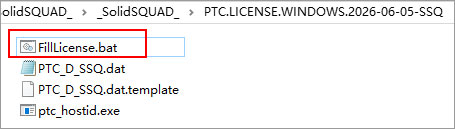

2、先将激活文件夹_SolidSQUAD_解压出来，进入“PTC.LICENSE.WINDOWS.2026-06-05-SSQ”文件夹，运行“FillLicense.bat”，得到“PTC_D_SSQ.dat”文件，这个文件包含许可证文件，将生成正确的PTC HOSTID；

3、将生成的许可证文件PTC_D_SSQ.dat复制到软件安装目录，比如【C:\Program Files\PTC】

4、再将PTC.Creo.Schematics.13.0.0.0.Win64.iso装载或解压，双击文件setup.exe安装软件；

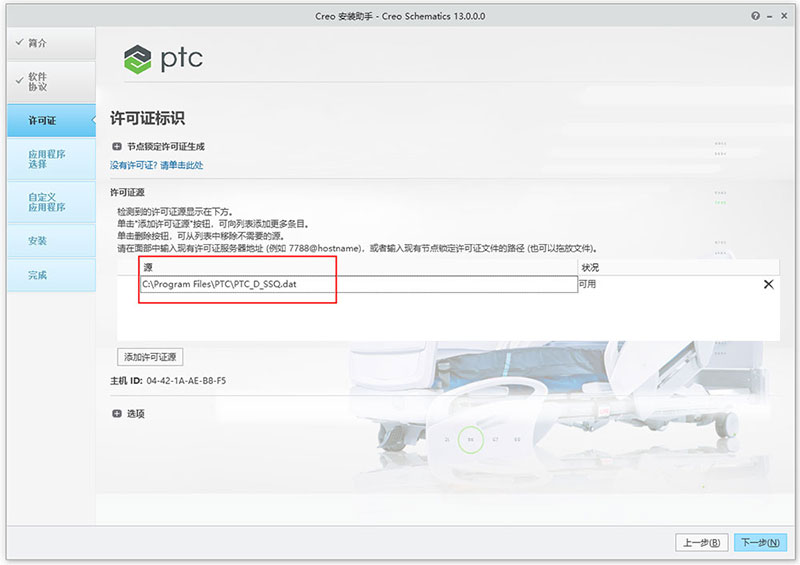

5、许可证源选择第3步存放的目录【C:\Program Files\PTC】

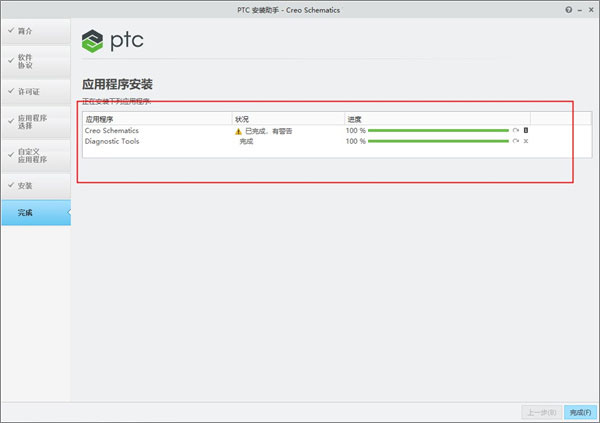

6、后面依提示安装，安装成功过后点击完成直接退出引导界面；

7、右键“我的电脑/此电脑/计算机”—属性—高级系统设置—环境变量，创建系统环境变量；

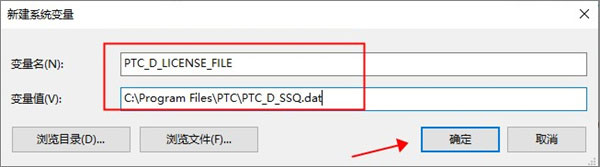

变量名：PTC_D_LICENSE_FILE

变量值：C:\Program Files\PTC\PTC_D_SSQ.dat；

8、最后将“Schematics”文件夹复制到软件安装进行进行替换；

9、好了，软件成功激活，可以免费使用。

PTC Creo Schematics 13新增功能

一、文本搜索模式

用户界面位置：单击“数据”(Data) > “查找”(Find)。

1、说明

在 Creo Schematics 的所有可读内容中添加了全面的文本搜索。这包括文本、标签、函数和表格。API 支持实现高级搜索操作，以及与其他工具的集成。

2、优点

- 在大型或复杂的设计中轻松找到任何已知内容，从而节省大量时间和精力。

- 无需手动解决方法或外部导出，搜索功能具有原生功能，且可靠。

二、目录浏览器和选择器中的简单搜索

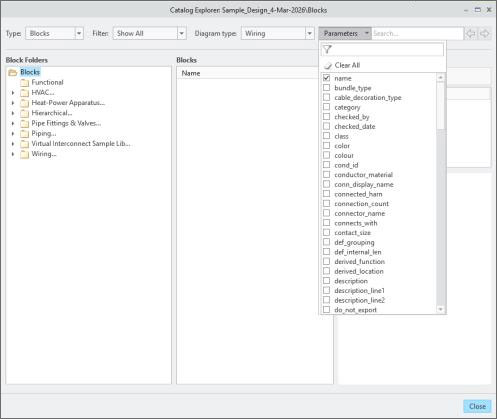

用户界面位置：单击“图表绘制”(Diagramming) > “目录浏览器”(Catalog Explorer)，或从“插入”(Insert) 组中选择一个工具来打开“目录选择器”(Catalog Selector)。

1、说明

您现在可以按名称和参数搜索“目录浏览器”(Catalog Explorer) 中的所有制件。已将相同的功能添加到“目录选择器”(Catalog Explorer) 工具中。搜索取决于现有过滤器和布线图类型。

三、Creo Schematics 中的束

用户界面位置：单击“图表绘制”(Diagramming) > “创建束”(Create Bundle)。

1、说明

现在可以直接定义束，并将其从 Creo Schematics 导出到 Creo Parametric。束子类型与 Creo Parametric 中的子类型相匹配：管、胶带和热缩套管。新增了对 EDA 和 XML 格式的支持。

2、优点

- 简化了 Creo Parametric 工作流。

四、与 Creo Parametric 的数据交换

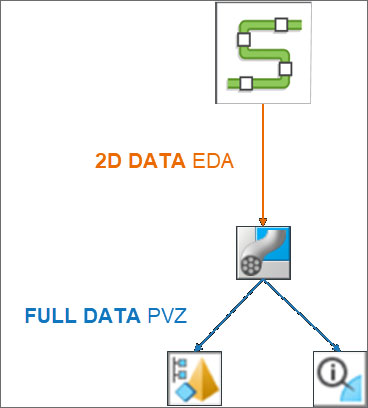

用户界面位置：单击“文件”(File) > “导出”(Export) > EDA/PVZ。

1、说明

导出的 EDA 文件现在是数据交换和可视化的单一信源。它们包含与 Creo Parametric 进行数据交换的导出 XML 文件中相同的逻辑数据。

2、优点

- 单一信源数据交换消除了逻辑数据和可视化使用多种文件格式的要求。

- 降低了文件管理开销，并最大限度地降低了 Creo Schematics、Creo Parametric 与下游工具 (PLM、Creo View 和 Creo Illustrate) 之间的不同步风险。

五、创建和编辑数据表

用户界面位置：单击“设计”(Design) > “数据表浏览器”(Datatable Explorer)。

1、说明

现在可直接在“数据表浏览器”(Datatable Explorer) 中创建数据表和成员映射。可以在表格中添加数据集、修改和移除行。创建和修改数据表及成员映射时不再需要 CSV 文件。正确的表格结构和数据类型值由系统管理。

2、优点

-创建和编辑数据表时无需第三方工具。减少错误，表结构和数据类型值由系统控制。

六、增强的 PDF 字体导出功能

用户界面位置：单击“文件”(File) > “导出”(Export) > PDF。

1、说明

现在，您可以在 PDF 导出中添加和移除以下内容的字体描边：

- 所有字体

- 所有非 True-Type 字体

- 仅特殊字符

添加了 Java API，以便更好地控制 PDF 导出，包括控制 PDF 中的装饰线和可搜索文本。

2、优点

- Creo Schematics 和导出的 PDF 中的字体没有差异。

七、现代化和改进

1、说明

用户界面的现代化改造对于使软件符合现代用户群的期望至关重要。为符合 Creo 设计指南，以下工具已完成现代化：

-“设计属性”(Design Properties) 对话框，以及单击其中一个命令时将打开的下列对话框。

-“接线端详情”(Fiber End Details) 对话框。

-“分支形状选择器”(Branch Shape Selector) 对话框。

-“跨页面图形”(Cross-Sheet Graphics) 对话框。

-“默认模板设置”(Default Template Settings) 对话框。

-“接线遮蔽详情”(Fiber blank details) 对话框。

-“自动端口形状选择器”(Autoport Shape Selector) 对话框。

-“接线交叉几何选择器”(Fiber Crossing Geometry Selector) 对话框。

-“设置行/列文本”(Set Row/Column Text) 对话框。

-“目录选择器”(Catalog Selector) 对话框。

-“全局参数”(Global Parameters) 对话框以及当您添加参数或重命名现有类型时打开的下列对话框。

-“参数定义”(Parameter Definition) 对话框。

- 列表参数“值选择器”(Value Selector) 对话框。

- 单击编辑名称时，将打开“重命名”(Rename) 对话框。

- “终结器表”(Terminators Table)

- 页面属性

-“数据表浏览器”(Datatable Explorer) 对话框

-“设计浏览器”(Design Explorer) 对话框

- 添加了页面单位

- 已移除 SYS-ID

-“页面属性”(Sheet Properties) 对话框

-“报告结果”(Report Results) 对话框

在“Creo Schematics 选项”(Creo Schematics Options)“环境”(Environment) 页面中添加了一个用于反转鼠标滚轮放大和缩小方向的选项。

设计中允许的打开页面数从 25 个增加到 100 个。

2、优点

- 将用户体验提升至当前标准。

软件亮点

1、缩短上市时间

Creo Schematics提供了设计工程师快速，轻松地创建原理图设计所需的丰富，跨学科的工具。然后，它可以自动在Creo Parametric™和Creo Elements /Direct®中布线3D电缆和电线，以及在Creo Parametric中布线管道。在创建线束和管道的3D数字原型时，这消除了手动解释2D原理图的过程。

2、降低产品总成本

PTC提供了更全面的路由系统解决方案，其中包括Creo Schematics，Creo Parametric和Creo Piping and Cabling Extension。 PTC与ECAD-MCAD协作扩展结合使用，为机电工程师提供了开发智能连接产品的基础。在Creo中定义的完整数字模型减少了对物理原型的依赖，并显着降低了产品成本。分析工具，例如电气间隙和爬电扩展以及用于原理图的电子仿真，可帮助工程师以数字方式优化电气设计的安全性，成本和重量。间接成本也可以降低。由于所有的原理图创建和分析工具以及3D布线，PCB和分析工具都在一组通用工具中提供，因此用户无需学习多个软件用户界面，从而进一步降低了培训成本。

3、提高产品质量

Creo Schematics可完全定义数字设计，并将其信息直接传输到Creo Parametric或Creo Elements / Direct中以驱动3D设计。这消除了机械工程师对2D原理图易于出错的解释。 Creo Parametric和Creo Elements / Direct可以自动检查完整的3D布线组件是否完全符合2D原理图，从而节省了工程师手动，繁琐的检查工作，并消除了生产前的错误，从而提高了产品质量并增强了信心。此外，Creo Schematics和Creo Parametric中的仿真功能使设计人员可以优化设计以提高电气可靠性。

4、改善信息交流

创建一个单一的，全面的数字模型可使丰富的产品信息可供所有团队使用。

将Creo Schematics与Creo中的电缆和管道应用程序相结合，可使路由系统团队以丰富的数字模型完全定义设计的所有方面，而无需进行解释或翻译。 Creo Schematics通过XML，*。ecad和* .con驱动3D布线，从而消除了转换错误并自动确保与2D原理图设计保持一致。

5、正确的工具

使用Creo Schematic的设计人员不再需要依赖从未用于原理图设计的办公工具。 机械设计人员也不必经历解释2D原理图的麻烦，也不必手动检查3D布线系统的合规性。 Creo Schematics与Creo中的3D管道和电缆应用程序相结合，为路由系统的设计提供了“毫不妥协”的解决方案。

6、基于成熟的技术

该软件是基于成熟技术的丰富图表解决方案，结合了PTC久经考验的现有图表解决方案的最佳功能，并利用了主要航空和汽车客户的经验。

结果：丰富的制图技术以及在3D MCAD解决方案中与驱动路由系统的连接。
