中线cad

中线CAD这软件真是汽车线束工程师的福音啊，它把设计和制作方案都给优化了，能大大减轻咱们的工作强度。我看了下，它不仅有各种绘图工具，还能智能检查图纸错误，比如模拟电路走向来纠错，这功能太实用了。最让我心动的是它能自动计算电线长度、分析短路点，还能导出BOM和接线表，效率直接拉满。软件界面也很清晰，所有工具都摆在明面上，操作起来跟AutoCAD差不多，老用户上手特别快。它还能连接本地数据库，插入各种扎带、卡扣这些辅材数据，设计新车型线束图时特别方便。转换连接器和回路的功能也很强大，能快速把主机厂图纸转成企业标准格式，保证规范性。自动设置短路点这个功能简直神了，不用人工一个个找，还能优化材料成本。导出工装板图也是1:1的，省时省力。总之这软件功能全面又专业，强烈推荐给做汽车线束的朋友们试试！中线CAD是一款专业实用的汽车线束软件，包含多种绘图工具，能帮完成最优化的线束设计与制作方案。它可以大大减轻工程师的工作强度、提高统计数据的准确性、提升用户的工作效率。它以前沿的线束设计理念为指引，结合国内外众多优秀线束工程师和软件工程师的丰富经验，用先进的线束对象概念服务于汽车线束图纸设计和图纸分析。它不仅包含多种规范、快速、高效的绘图工具，更有以模拟汽车电路走向为依据的图纸错误检查、图纸规范设计等纠错功能，结合用户常用数据库，中线CAD的导出BOM、导出接线表、计算电线长度、智能分析短路点等强大功能，提升用户的工作效率。它完全可以满足金蝶PLM，手编A +等系统的数据要求，使客户可以绘制，制作和加工图纸，将数据输出与项目数据的综合统计分析数字化。还在等什么，快来下载体验吧！

软件特色

1、软件可以连接到本地数据库添加数据，可以插入数据到图纸
2、提供多种内容设置，支持扎带、卡扣、热缩管、波纹管、胶带
3、可以在当前的图纸查看数据，可以将你需要的连接器数据提取
4、可以查看界面提供的全部工具说明，了解中线cad软件具有的功能

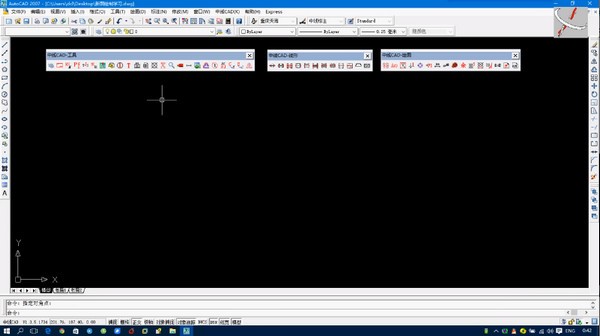

5、软件展开以后全部工具都在界面显示，让用户可以清晰查看每一个工具
6、软件操作方便，适合经常使用AutoCAD软件设计图纸的朋友使用

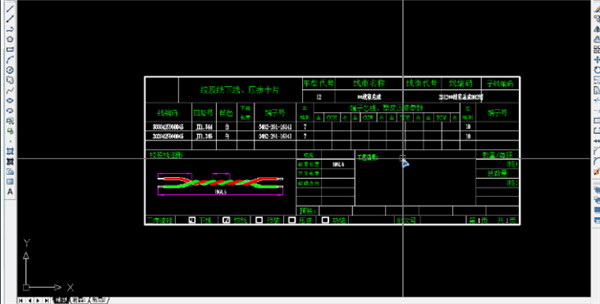

7、提供多种图形查看，可以显示绞线图形，可以显示压接卡片
8、车型代号可以在软件查看，可以为当前的车型设计新的线束图
9、分支信息可以在软件界面设置，也可以导出工艺图表、导出下线表、导出回路图、导出打卡图

功能特点

1、转换连接器
无中线基础数据库支持时，中线CAD软件可以从图纸中快速提取连接器信息、自动生成端位。软件提供的多种针对性转换工具，支持快速、准确、规范的转换图纸。 有中线基础数据库支持时，软件可以直接从数据库中调取连接器图纸及信息。数据库包括护套及其适配的端子、防水栓、盲栓、附件等工艺信息。
2、转换回路
可将主机厂线束图纸回路信息快速转换成自己的企业标准格式。中线CAD提供5种回路画法的转换，方便工程人员快速转换回路，规范图纸。为后 续数据的处理提供依据，既能保证回路不重复，又能保证绘制回路一致性和规范性。应用快速标注长度、插入分支点功能，为后期计算电线长度提供理论依据
3、自动设置短路点
软件突破传统人工定义短路点位置的方式，可以快速推荐线束图纸中需要短路的线号，并智能推荐最合理的短路点位置，自动匹配短路点压接件、辅助、剥皮长度等工艺数据，完成最优化设计方案；即大大缩短查找待短路线号的时间，避免遗漏短路点；也可以最优化的节约电线材料，降低生产成本。
4、线束辅材快速绘制
线束辅材快速绘制包含匹配孔位，匹配护套余量，匹配剥皮余量，匹配防水栓，匹配端子，设置护套线、绞线，设置汽车线束中各类包扎材料、定位装置等。既能快速绘图，又能保证图纸的规范化、标准化,并可直接统计到产品BOM内。其中匹配护套余量，匹配剥皮余量，匹配防水栓，匹配端子的功能也可通过中线基础数据库匹配。

5、工位指派，自动运算
完成工位指派后，符合中线CAD数据导出需求的线束图纸就已绘制完成。软件将自动计算每一根回路的截线长度、读取图纸信息，生成各种工艺信息 当线束设计有变更时，只需在线束图纸中修改变更处，软件会自动重新运算，用户只需在导出一次工艺图表即可。
6、导出接线表，导出BOM表
一键导出生产所需的下线工艺卡，方便生产作业，一目了然； 根据数据源快速统计和汇总物料信息，准确快速的生成BOM，可以将BOM导出到EXCEL表格，也可以将BOM导出到当前图纸中。大大提高工作效率并减少了工作失误；
7、导出工艺图表
导出短路工艺卡、短路工艺图示，并可以根据工艺所需进行调整； 导出裁线工艺卡、导出预装图、预装工艺卡,也可定制导出其他工艺数据图表

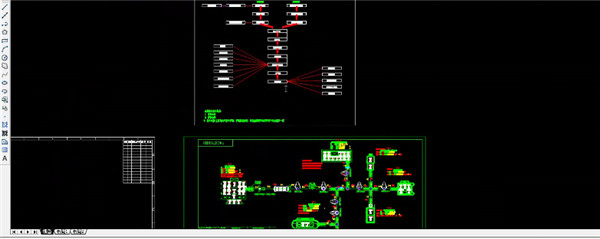

8、导出工装板图
中线CAD可以快速导出1:1的工装板图，并可自由调配各支线、插件的位置。节省了大量的时间提高了工作效率。
9、新图绘制
新图纸的绘制支持将图块数据录入中线数据库中绘制新图时调用，也支持使用图库管理功能调用本地的图块数据进行新图纸的绘制。

使用方法

1 下载完成后不要在压缩包内运行软件直接使用，先解压
2 软件同时支持32位64位运行环境
3 如果软件无法正常打开，请右键使用管理员模式运行

更新日志

v5.190813版本
护套绘制（hthz）增加客方编码搜索，增加客户位置添加。配管材界面增加上下限搜索。
